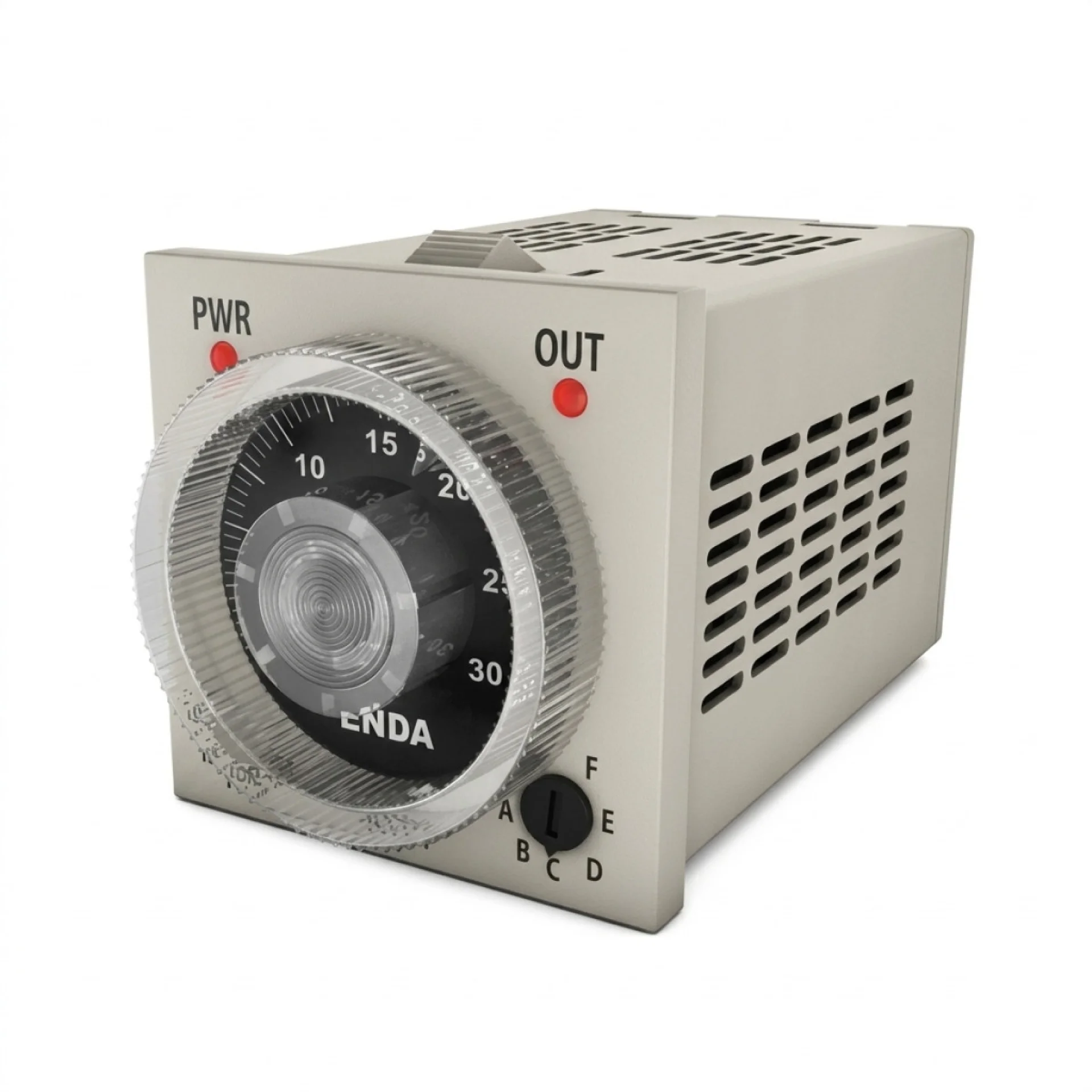

ATP4
Besleme voltajı ile tetikleme Tetikleme çıkışı (OUT1) Zamanlama fonksiyonu için kontak çıkışı (OUT2) OUT2...Ürün Açıklaması
-
Besleme voltajı ile tetikleme
-
Tetikleme çıkışı (OUT1)
-
Zamanlama fonksiyonu için kontak çıkışı (OUT2)
-
OUT2 için 6 farklı zamanlama modu (A, B, C, D, E, F)
-
OUT2 için 6 farklı zamanlama birimi seçimi (S, 10S, M, 10M, H, 10H)
-
8/11 pinli soket veya 7/10’lu klemens bağlantısı
-
10’lu klemens veya 11 pinli soket için start, reset, gate girişleri
-
EN standartlarına göre CE markalı
Teknik Özellikler
| Çevresel Özellikler | |
| Ortam/Depolama Sıcaklığı | 0...50 ºC / -25...70 ºC |
| Bağıl Nem | 31 ºCye kadar %80, sonra lineer olarak azalıp 40 ºCde %50ye düşen nemde çalışır |
| Koruma Sınıfı | EN 60529 standardına göre Ön panel : IP50, Arka panel : IP20 |
| Yükseklik | En çok 2000m |
| Elektriksel Özellikler | |
| Besleme Voltajı | 90-250V AC, 50/60Hz veya 24V AC ±%10, 50/60Hz ve 24V DC ±%10 |
| Güç Tüketimi | 10VA |
| Bağlantı | 8/11pinli soket veya 7/10’lu klemens bağlantısı |
| Skala | 0-1.2, 0-3, 0-12, 0-30 veya 0-60 |
| Resetleme Süresi | UV için 0.3saniye, LV için 0.01saniye |
| Doğruluk | Besleme voltajına bağlı oluşabilecek hata max %0.2 Set değerinin ayarlanmasında oluşabilecek hata max %5 Sıcaklık etkisine bağlı oluşabilecek hata max %1 |
| Girişler | |
| Start Girişi | 10 klemensli veya 11 pin soketli modellerde kontak girişi (Puls süresi en az 3ms.) |
| Reset girişi | 10 klemensli veya 11 pin soketli modellerde kontak girişi (Puls süresi en az 3ms.) |
| Gate girişi | 10 klemensli veya 11 pin soketli modellerde kontak girişi (Puls süresi en az 3ms.) |
| Çıkışlar | |
| Tetikleme Çıkışı OUT1 | Röle: 250V AC, 8A (rezistif yük için), NC |
| Kontrol Çıkışı OUT2 | Röle: 250V AC, 8A (rezistif yük için), NO+NC |
| Röle Ömrü | Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama |
| Kontrol Çıkışı Durumu | OUT LED’i kontrol çıkışı enerjili iken yanar, zamanlayıcı çalıştığı sürece flash yapar |
| Kontrol | |
| Zamanlama Fonksiyonu | A, B, C, D, E, F modları cihaz üzerinden seçilebilir |
| Zamanlama Birimi | Saniye, 10saniye, dakika, 10dakika, saat, 10saat birimleri cihaz üzerinden seçilebilir |
| Kutu | |
| Montaj Şekli | Sıkıştırılarak panoya veya 8/11 pinli soket ile raya monte edilebilir |
| Ebat | G48xY48xD82 mm |
| Ağırlık | Yaklaşık 100g (ambalajlı olarak) |
| Kutu Malzemeleri | Kendi kendine sönen plastikler kullanılmıştır |
