Önemli Üstünlükleri
- Paslanmaz çelik, IP67 kutu
- 2 ayrı platform bağlantısı ve toplam terazisi
- Renk değiştiren gösterge, SmartBar, 16 dijit
alfanümerik bilgi satırı
- Uygulamalara göre programlanabilen 3 tuş ve 2
temassız kızılötesi tuş
- Doğrudan barkod okuyucu bağlantısı
Yüksek Teknoloji & Performans
- 999 999‘a kadar gösterge çözünürlüğü
- Yüksek hız; 800 çevrim/sn'ye kadar
- Uygulamalara özel SmartAPP
- Gösterge renk değişimi ile yönlendirme
- Yüksek kapasiteli tanklar için eCAL elektronik
kalibrasyon, yüklü tanklar için boşaltmaksızın
kalibrasyon ayarı
Tipik Uygulamalar
- Tartım, müşteriye özel barkodlu etiketleme ve
bilgi toplama
- Örnekleme ve ortalama ağırlık girişi ile parça
sayma
- Ağırlık ve parça sayısına göre ağırlık kontrolü,
sınıflandırma, dolum
- Güçlü filtre algoritmasıyla canlı hayvan tartımı ve
dinamik tartım
500 Kayıt Hafızalı 6 Farklı Bellek
- ID1 & ID2, nümerik dara, ortalama parça ağırlığı,
kontrol tartımı ve sınıflandırma için nominal ağırlık
ve sınır değerleri
- Bellekleri birbirine ilişkilendirme olanağı
- Parça sayma işlemi için ortalama parça ağırlığı belleği
Sistem Entegrasyonu
- Profibus, Profinet, CANopen, Ethernet TCP/IP, EtherNet/IP, EtherCAT, CC-Link, Powerlink Modbus RTU, Modbus TCP, Analog output, Dijital I/O
- Standart 2 adet optik izole RS232C, RS485 seri çıkış ve Ethernet TCP/IP portu
- Mini USB port

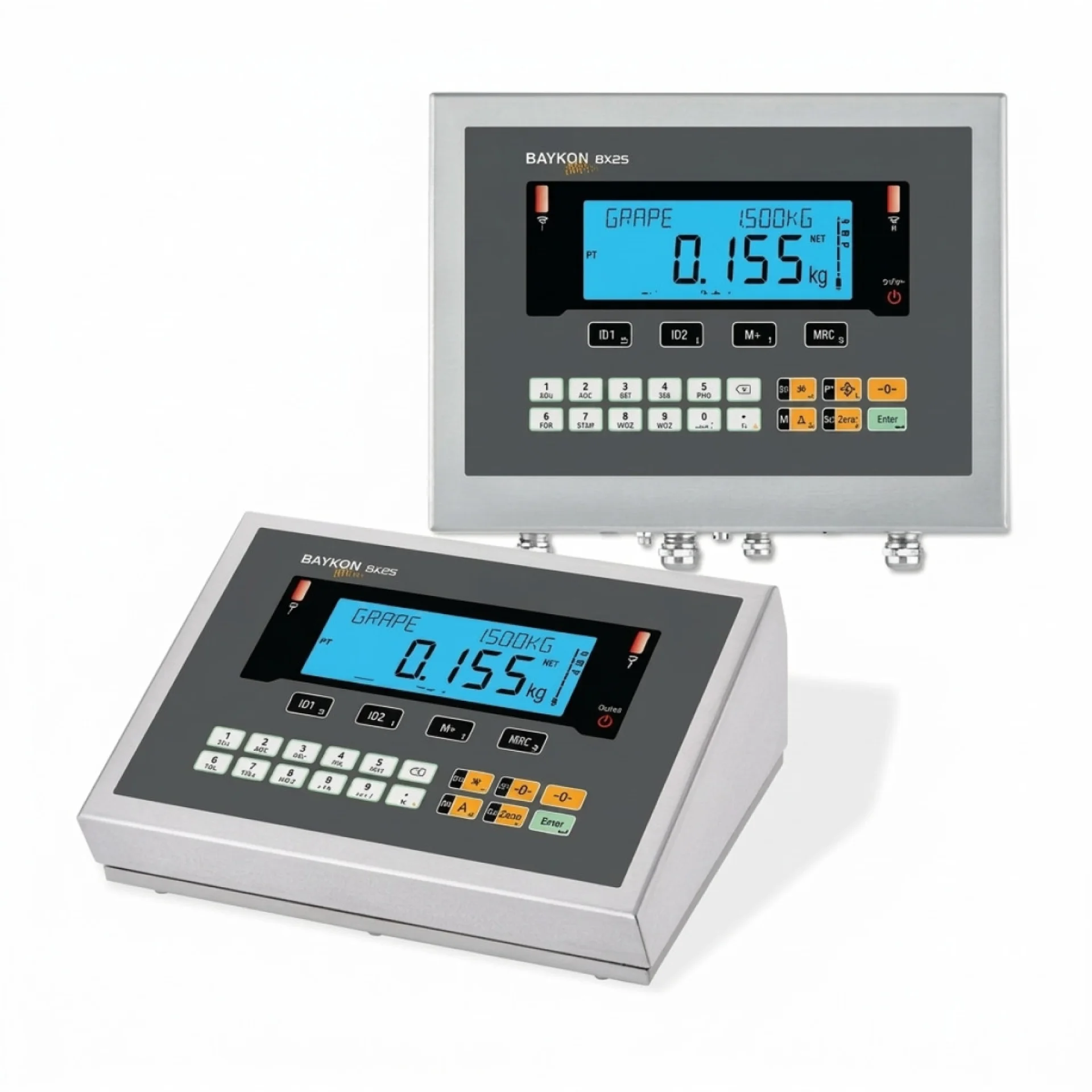

BX25 & BX25D ıslak, hijyenik ve zorlu endüstriyel ortamlar için tasarlanmış, hassas ve çok fonksiyonlu bir tartım terminalidir. İki adet tartım platformuna bağlanabilir ve toplam terazisi mevcuttur.
Tartım, etiketleme, ağırlık kontrolü, sınıflandırma, otomatik dolum, parça sayma ve dinamik tartım uygulamaları, BX25 & BX25D terminalinin standart çalışma modlarıdır. Uygulamalara göre programlanabilen 3 adet tuş ve 2 adet temassız kızılötesi tuş, pratik, hızlı ve hatasız çalışma imkanı sağlar. Her biri 500 kayıt hafızalı 6 farklı belleği vardır; ID1, ID2, nümerik dara, ürüne ait sınır değerler ve ortalama parça ağırlığı (APW). Ürün seçildiğinde, ürüne ait diğer bellek kayıtları otomatik olarak atanır.
BX25 & BX25D terminali, eCAL elektronik kalibrasyon ve yüklü tankların kalibrasyon ayarlarının düzeltilmesi gibi çok önemli gelișmiș seçenekleri bulunmaktadır. PC/PLC bağlantısı için Profibus, Profinet, CANopen, Modbus RTU/TCP, EtherCAT, Ethernet TCP/IP, EtherNet/IP, EtherCAT, CC-Link, Powerlink Analog çıkış ve Dijital I/O seçeneklerine sahiptir.
Model | BX25 | BX25D |
Hassasiyet sınıfı ve AB tip onayı | OIML sınıf III tek bölgeli, çok bölgeli ya da bölüntülü | |
Gösterge | Geniş açılı, çok renkli arka ışıklı LCD gösterge, 22 mm boyunda 16 alfanümerik dijitli bilgi satırı | |
Gösterge Çözünürlüğü | 999.999 a kadar | Aşağıdaki dijital yük hücresi modellerinin
teknik özelliklerini referans alınız. Baykon BS063SD, BR200SD,BR030/32SD &Flintec RC3D |
A/D çevirici | 24 BİT Delta-SigmaADC, 800 çevrim/sn'ye kadar | |
Minimum giriş hassasiyeti | 0.4 μV/d(yasal meteoroloji), 0.05 μVd(endüstriyel) | |
Analog çıkış aralığı | -5mV ~ +19mV | |
İç sayıcı | 16 000 000'e kadar. | |
Kalibrasyon | Etalon yük ile standart kalibrasyon eCAL yüksüz kalibrasyon ve Boşaltılamayan tanklarda kalibrasyon ayarı | |
Dijital filtre | 5 adımlı ayarlanabilir adaptif filtre ve 5 dinamik programlnabilir filtre. | |
Fonksiyonlar | 2 x ID bilgisi, tartım no, tarih & saat, toplam gösterimi | |
2 x ID başlık girişi (müşteri,malzeme, kalite, renk, vb. gibi). | ||
Standart uygulamalar | Etiketleme, parça sayma, ağırlık ontrolü, sınıflandırma, otomatik dolum, seri tartımlarının toplamını alma, dinamik ve canlı hayvan tartımı. | |
Hafıza | Her biri 500 kayıt hafızalı 6 faklı bellik; ID1 ve ID2 , sınıflandırma ve Ağırlık kontrolü için nümerik dara ve ürüne ait sınır değerleri, Parça Sayma için ortalama parça ağırlığı. (APW) | |
Programlanabilen tuşlar | 3 tane programlanabilie fonksiyon tuşu ve 2 kızılötesi temassız tuş. | |
Dijital girişler | Optik izole 4 giriş, sıfırlama, dara alma, yazdırma ve Fieldbus kontrol için olarak programlanabilir. Girişler, ağırlık kontrolü, dolum, sınıflandırma vb. fonksiyonlar için otomatik olarak ayarlanır. | |
Dijital çıkışlar | Röle kontak çıkışlar, kesme çıkışı ya da Fieldbus kontrollü çıkış olarak programlanabilir. | |
Haberleşme | Optik izole 2 adet RS232C ve RS485 (modbus RTU), Ethernet TCP/IP ve USB. | |
Yük hücresi sayısı | 8 adet 350 ohm yük hücresi ya da 27 adet 1200 ohm yük hücresi | 24 dijital yük hücresine kadar |
Yük hücresi bağlantısı | 4 yada 6 kablolu yük hücresi bağlantısı. Maksimum kablo uzunluğu 1000 m/mm2. | RS485, BLDC Protokol Maks. Kablo uzunluğu 300m. |
Alibi bellek | 99 999 tartım kayıt kapasitesi | |
Çalışma sıcaklığı | -15 °C ~ 55 °C max. /operayonel), -10 °C ~ + 40°C(yasal metroloji) | |
Nem | Maksimum %90 yoğuşmasız, bağıl nem; yasal metroloji maksimum %80 | |
Kutu ve koruma sınıfı | Masa ve Duvar tipi, paslanmaz çelik, IP67 koruma sınıfı | |
Beslenme | 100 - 240 VAC, 50/60 Hz veya 12 - 28 VDC | |
Opsiyonlar | ||
Terazi opsiyonları | 4 dijital giriş, 5 çıkış, Analog çıkış, Alibi hafıza | |
Entegrasyon seçenekleri | Dijital 4 giriş/5 çıkış, Analog Çıkışı, Profibus, Profinet, CANopen,Modbus RTU/TCP, ethernet TCP/IP,Ethernet/IP, EtherCat, CC-Link, Powerlink | |
Aksesuarlar | Direk montaj kiti, duvar montaj kiti, 2D Duvar montaj kiti |
