1. Elektriksel Veriler

Parametre	Değer
Çalışma Gerilimi	5VDC veya 12VDC
Çıkış Tipi	NPN Açık Kolektör, Voltaj, Line Driver
Çıkış Fazları	A, B, Z

2. Performans Verileri

Parametre	Değer
Çözünürlük	100, 200, 320, 360 P/R

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Oyuk Çapı	Ø2,5mm

4. Boyutlar

Parametre	Değer
Kasa Tipi	E20HB Kompakt Seri

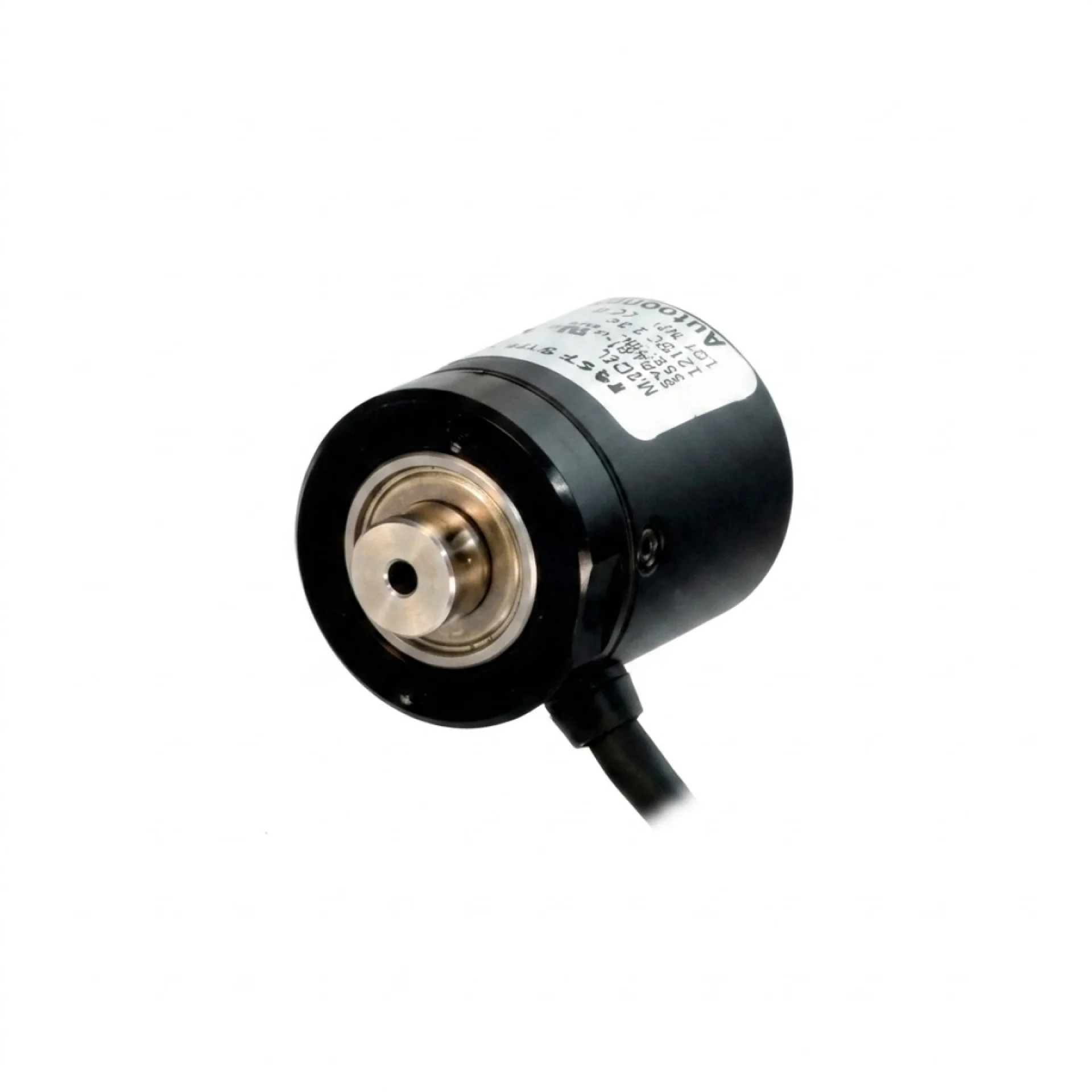

E20HB Serisi enkoderler, özellikle sınırlı alan kısıtlamalarının olduğu otomasyon projeleri için optimize edilmiş ultra kompakt bir yapıya sahiptir. Yüksek hassasiyetli optik algılama teknolojisi, motor kontrolü ve pozisyonlama uygulamalarında kararlı bir geri besleme sağlar. Dayanıklı mekanik yapısı, endüstriyel ortamların zorlu koşullarına karşı direnç gösterirken, çeşitli çıkış sinyali seçenekleri sayesinde PLC ve kontrolör sistemleriyle kusursuz bir entegrasyon imkanı sunar.

Hassas konumlandırma gerektiren robotik kollar ve manipülatörler
Küçük ölçekli CNC tezgahları ve gravür makineleri
Otomatik paketleme ve etiketleme sistemleri
Medikal cihazlar ve laboratuvar otomasyon ekipmanları
Hız ve pozisyon takibi gerektiren servo motor uygulamaları

E20HB serisi ürün kodları, cihazın temel konfigürasyonunu tanımlar. 'E20HB' seriyi temsil ederken, takip eden rakamlar (3) şaft/oyuk yapısını ve (N, V, L) harfleri çıkış tipini (NPN, Voltaj, Line Driver) belirtir. Kod içerisindeki 5 veya 12 rakamı cihazın besleme voltajını, 100-360 arasındaki değerler ise enkoderin bir devirdeki puls (P/R) sayısını ifade eder.
