1. Elektriksel Veriler

Parametre	Değer
Çalışma Gerilimi	5VDC veya 12-24VDC
Çıkış Tipi	Totem Pole, NPN Açık Kolektör, Voltaj, Line Driver
Çıkış Fazları	A, B veya A, B, Z

2. Performans Verileri

Parametre	Değer
Çözünürlük (P/R)	1'den 1024'e kadar geniş seçenek yelpazesi

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Gövde Tipi	E40H10 Serisi
Delik Çapı	Ø8mm (Standart)

4. Boyutlar

Parametre	Değer
Gövde Çapı	40mm

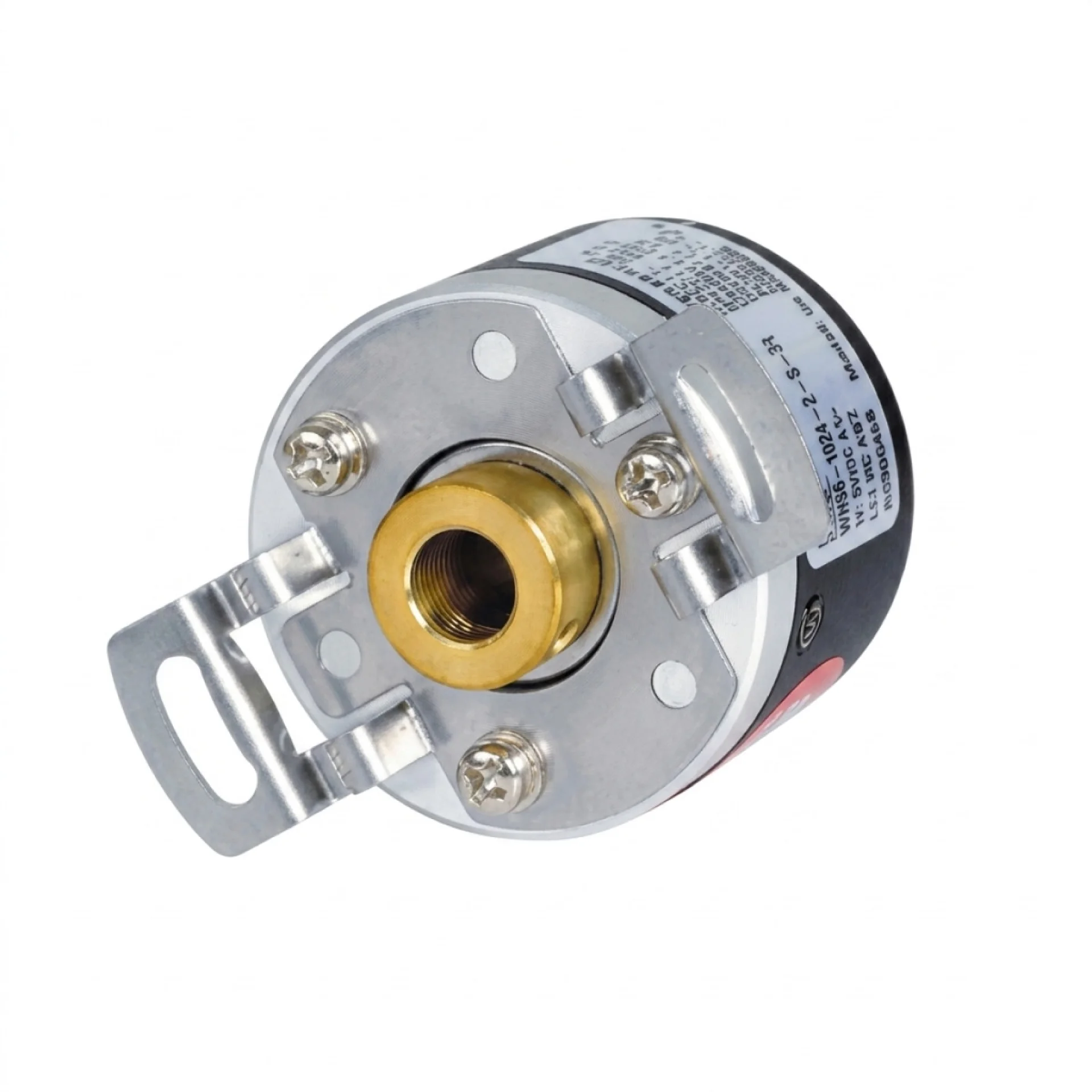

E40H10 Serisi enkoderler, kompakt 40mm gövde yapısı ve yüksek hassasiyetli optik algılama teknolojisi sayesinde dar alanlarda dahi yüksek performans sağlar. Endüstriyel otomasyonun zorlu koşullarına dayanıklı olacak şekilde tasarlanmış olup, farklı çıkış tipleri ile PLC ve sürücü sistemleriyle tam uyumluluk gösterir. Standart Ø8mm delik çapı, mevcut sistemlere hızlı ve kolay entegrasyonu mümkün kılarak duruş sürelerini minimize eder.

Ambalaj ve paketleme makineleri
Konveyör bant sistemleri ve lojistik hatları
CNC tezgahları ve takım tezgahları
Tekstil makineleri
Robotik kollar ve pozisyonlama sistemleri

E40H10 serisi kod yapısı şu şekilde yapılandırılmıştır: 'E40H' gövde çapını (40mm) ve hollow (delik) yapısını ifade eder. '10' rakamı 8mm delik çapını belirtir. Takip eden rakamlar (1, 2, 1024 vb.) enkoderin tur başına darbe sayısını (çözünürlük) gösterir. Sonraki kısım çıkış fazlarını (2 fazlı veya Z indeks fazlı 3 fazlı), ardından gelen harf (T, N, V, L) çıkış devresi tipini (Totem Pole, NPN, Voltaj, Line Driver) ve son rakamlar ise besleme gerilimini temsil eder.
