1. Elektriksel Veriler

Parametre	Değer
Çalışma Gerilimi	5VDC veya 12-24VDC
Çıkış Tipi	Totem Pole, NPN Açık Kolektör, Voltaj, Line Driver
Çıkış Fazları	A, B, Z

2. Performans Verileri

Parametre	Değer
Çözünürlük	5000 P/R veya 8192 P/R

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Delik Çapı	Ø20mm
Gövde Tipi	Hollow Shaft (İçi Boş Mil)

4. Boyutlar

Parametre	Değer
Montaj Tipi	Gövde Çapı 60mm

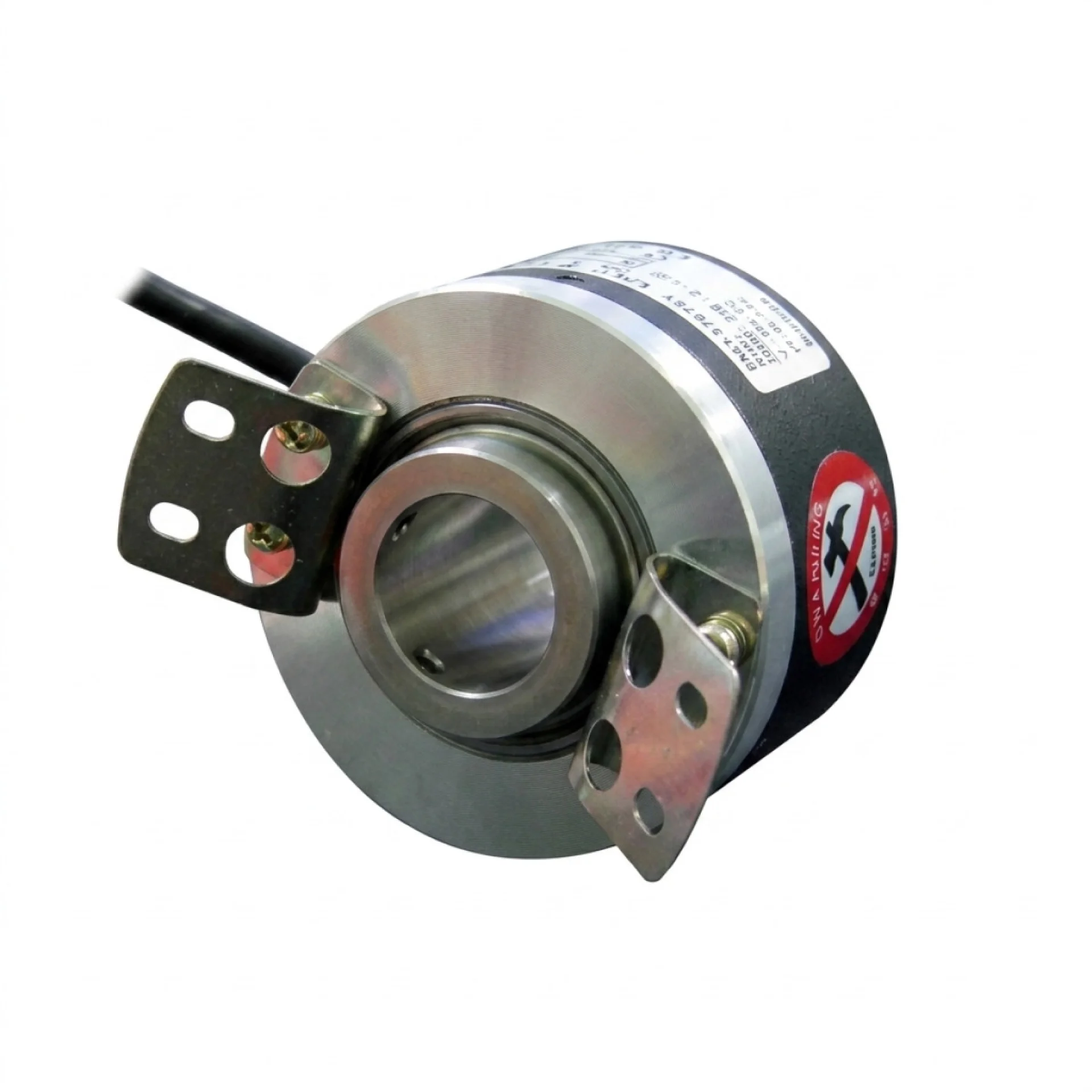

E60H Serisi, özellikle zorlu endüstriyel ortamlarda yüksek performans ve uzun ömür sunmak üzere tasarlanmış içi boş mil (hollow shaft) yapısına sahip bir enkoderdir. Ø20mm geniş şaft çapı, doğrudan motor veya makine millerine kolaylıkla entegre edilmesini sağlayarak mekanik montaj karmaşasını ortadan kaldırır. Yüksek çözünürlük kapasitesi sayesinde en küçük hareketlerde dahi hassas geri bildirim sunar. Farklı çıkış tipi seçenekleri, PLC ve sürücü sistemleriyle tam uyumluluk sağlayarak sistem entegrasyonunda maksimum esneklik sunar.

CNC makineleri ve işleme merkezleri
Otomatik paketleme ve dolum hatları
Robotik kollar ve taşıma sistemleri
Tekstil makineleri ve hassas konumlandırma gerektiren otomasyon sistemleri
Servo motor geri bildirim uygulamaları

E60H-20-8192-3-T-24 model kodu üzerinden analiz: 'E60H' serinin 60mm gövde çapına sahip içi boş mil yapısını, '20' mil çapının 20mm olduğunu, '8192' enkoderin bir turdaki pals sayısını (çözünürlük), '3' çıkış faz sayısını (A, B, Z), 'T' Totem Pole çıkış tipini, '24' ise cihazın 12-24VDC aralığında çalıştığını ifade eder.
