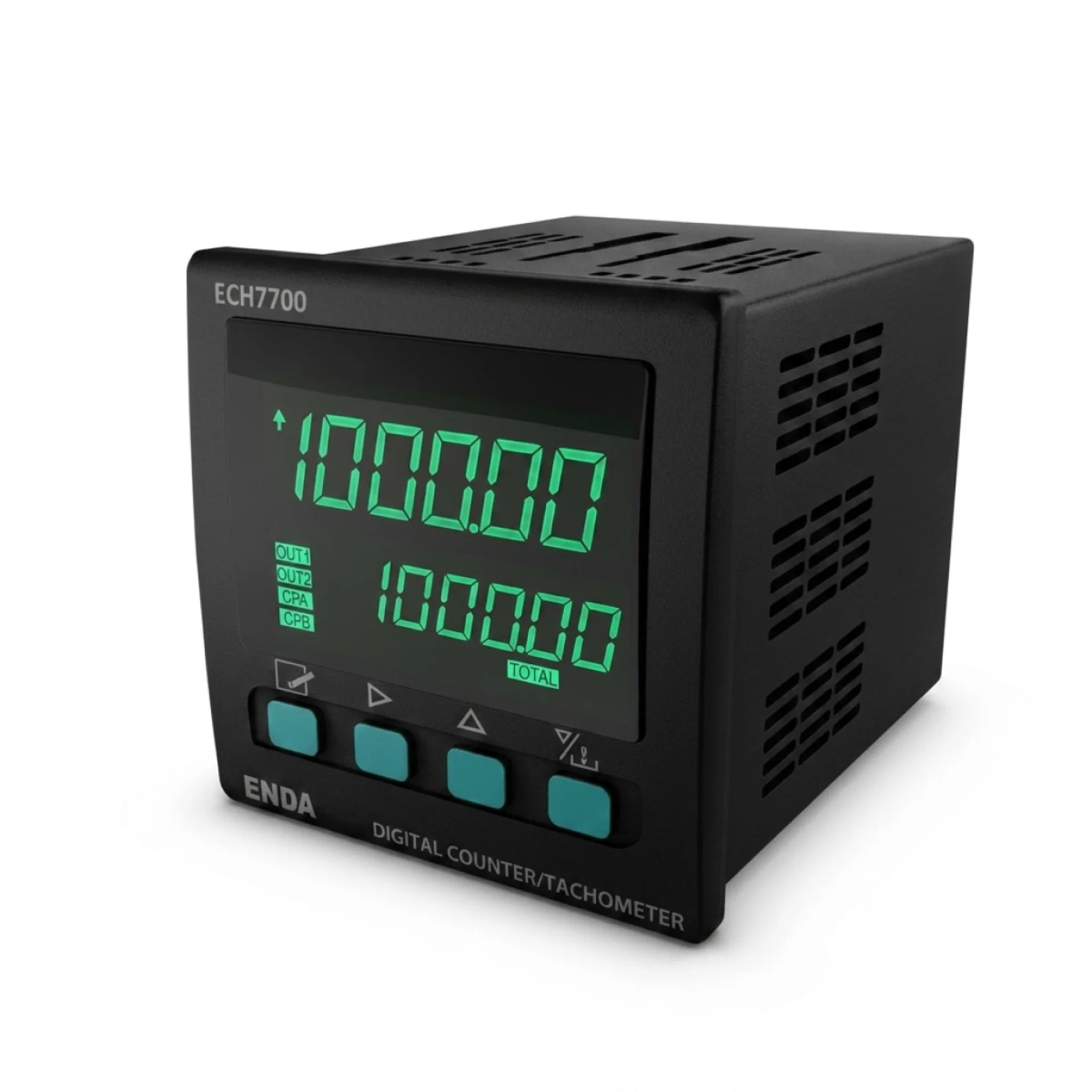

ECH7700

2x6 hane göstergeli Sayıcı ve Devir/Hız ölçüm cihazı olarak programlanabilme imkanı 6 Haneli...
Ürün Kodu: Kategori: sayici-ve-takometre Kullanma Kılavuzu: ECH7700
Ürün Açıklaması
  • 2x6 hane göstergeli

  • Sayıcı ve Devir/Hız ölçüm cihazı olarak programlanabilme imkanı

  • 6 Haneli grup sayma fonksiyonu (Batch Counter)

  • 9 Haneli toplam sayma fonksiyonu (Total Counter)

  • Period, zaman farkı, puls zamanı, devir ve hız ölçebilme

  • Ön paneldeki tuşlardan kolayca ayarlanabilir

  • Faz farklı giriş ile ileri/geri sayar

  • Giriş frekansı seçilebilir

  • Giriş işareti 0.000001 ile 99.9999 arasında istenen değer ile çarpılarak kalibrasyon yapılabilir

  • Desimal nokta 1. ile 5. basamak arasında ayarlanabilir

  • Sensör giriş tipi tuş takımından seçilebilir (PNP, NPN)

  • Çift setli ve çift kontaklıdır

  • SET1 SET2ye bağımlı seçilebilir

  • Çıkış kontağı, sürekli çıkış veya 0.01 ila 999.9 saniye aralığında çekecek şekilde ayarlanabilir

  • Devir ölçme modunda çıkışın geciktirllmesi ayarlanabilir

  • Seçilebilir fonksiyonel Reset

  • 0/500000 arasında seçilebilir Offset

  • Seçilebilir parametre güvenliği

  • Soketli klemens ile montaj ve servis kolaylığı sağlanmıştır

  • RS485 Modbus haberleşme ara birimi

  • En standartlarına göre CE markalı

Teknik Özellikler
Çevresel Özellikler
Ortam/Depolama Sıcaklığı 0 ...50 ºC / -25...70º C
Bağıl Nem 31 ºCye kadar %80, sonra lineer olarak azalıp 40 ºCde %50ye düşen nemde çalışır
Koruma Sınıfı EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik En çok 2000m
Elektriksel Özellikler
Besleme Voltajı 230V AC +%10 -%20, 50/60Hz veya 24V AC ±%10, 50/60Hz veya 9-30V DC / 7-24V AC ±%10 SMPS
Güç Tüketimi 5VA
Bağlantı Soketli klemens
Girişler
Sayma Girişi CPA, CPB 2 Adet (maksimum 50kHz, 5V ila 30V’luk puls) PNP ve NPN giriş olarak seçilebilir
Sayma Frekansı (Hz) 20Hz, 50Hz, 100Hz, 500Hz, 1000Hz, 5000Hz, 10kHz, 20khz, 30kHz ve 40kHz programlanarak seçilebilir
Reset Girişi PNP: Pozitif reset (1ms ile 100ms arasında ayarlanabilir 5V ila 30Vluk puls)
NPN: GND terminali RESET IN terminaline bağlanarak resetlenir
Çıkışlar
Kontrol Çıkışı OUT1 250V AC, 2A (rezistif yük için), NO+NC
Kontrol Çıkışı OUT2 250V AC, 2A (rezistif yük için), NO
SSR1, SSR2 Çıkışı En fazla 30V DC, 50mA (S.S. OUT)
Sensör Besleme Çıkışı 12V DC, en fazla 50mA (regülesiz)
Röle Ömrü Yüksüz 5.000.000 anahtarlama; 250V AC, 2A rezistif yükte 200.000 anahtarlama
Doğruluk ±% 0.01 ± 1ms
Kutu
Montaj Şekli Sıkıştırılarak panoya yerleştirilir
Ebat G72xY72xD97 mm
Ağırlık Yaklaşık 230g (ambalajlı olarak)
Kutu Malzemeleri Kendi kendine sönen plastikler kullanılmıştır
