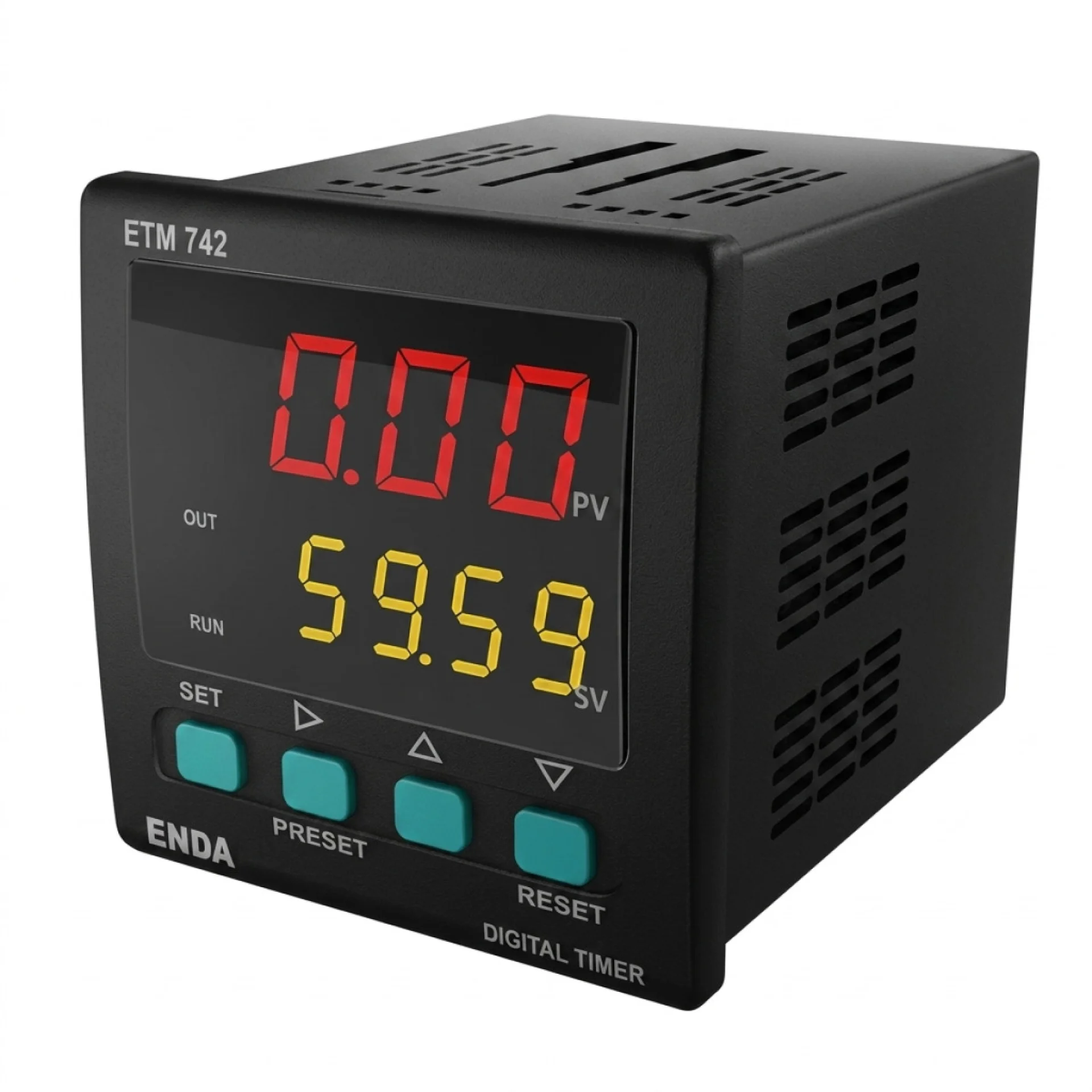

2x4 hane göstergeli
Parametreleri ön paneldeki tuşlardan kolayca ayarlayabilme
9 kademe (0-99.99saniye ile 0-9999saat arası) zaman aralığı
Sensör giriş tipini (PNP, NPN) seçebilme
Seçilebilir ileri/geri zaman sayma yönü
Ayalanabilir darbe ve boşluk süresi
Hafızalı veya hafızasız çalışabilme
9 farklı çıkış modu
Seçilebilir alt display gösterme özelliği ile alt display’de zaman birimi veya set değerini gösterebilme
Seçilebilir fonksiyonel reset
Seçilebilir parametre güvenliği
Soketli klemens ile montaj ve servis kolaylığı
EN standartlarına göre CE markalı
Çevresel Özellikler | |
Ortam/Depolama Sıcaklığı | 0...50 ºC / -25...70 ºC |
Bağıl Nem | 31 ºCye kadar %80, sonra lineer olarak azalıp 40 ºCde %50ye düşen nemde çalışır |
Koruma Sınıfı | EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20 |
Yükseklik | En çok 2000m |
Elektriksel Özellikler | |
Besleme Voltajı | 230V AC +%10 -%20, 50/60Hz veya 24V AC ±%10, 50/60Hz veya 9-30V DC / 7-24V AC ±%10 SMPS |
Güç Tüketimi | 7VA |
Bağlantı | Soketli klemens |
Doğruluk | ± % 0.1 ± 20ms |
Girişler | |
Start, Gate, Reset Girişi | Bu girişler PNP veya NPN olarak menüden ayarlanabilir Minimum darbe ve boşluk süreleri 5ms ile 100ms arasında ayarlanabilir PNP girişlerde aktif seviye, 5V ila 30Vluk puls, NPN girişlerde aktif seviye ise, 0V ile 2V arası gerilim değeridir |
Çıkışlar | |
Control Output OUT | Röle: 250V AC, 2A (rezistif yük için), NO+NC Open kollektör çıkışı (S.S. OUT): En fazla 30V DC, 100mA |
Sensör Besleme Çıkışı | 12V DC, en fazla 50mA (regülesiz) |
Röle Ömrü | Yüksüz 30.000.000 anahtarlama; 250V AC, 2A rezistif yükte 300.000 anahtarlama |
Kutu | |
Montaj Şekli | Sıkıştırılarak panoya yerleştirilir |
Ebat | G72xY72xD97 mm |
Ağırlık | Yaklaşık 210g (ambalajlı olarak) |
Kutu Malzemeleri | Kendi kendine sönen plastikler kullanılmıştır |
