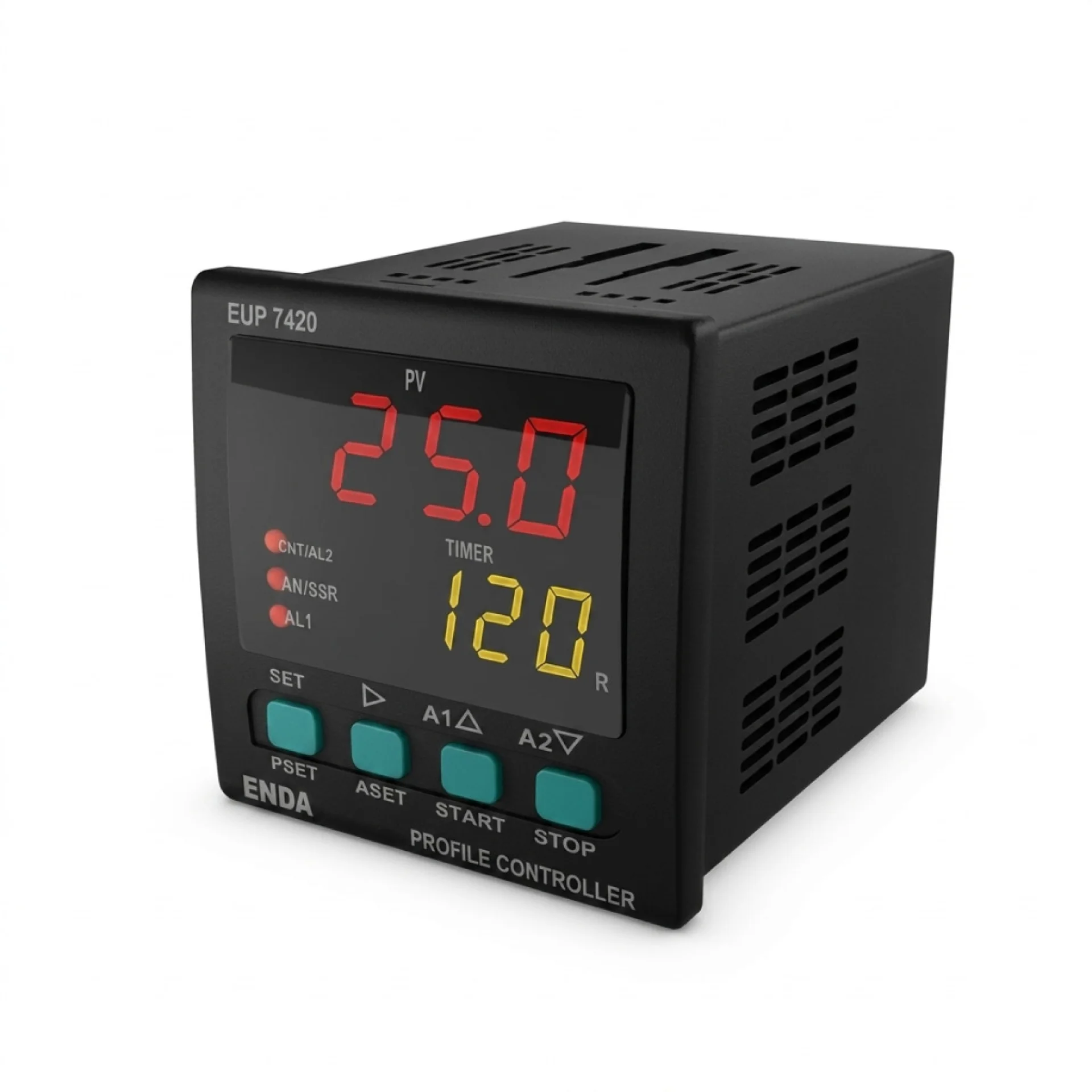

EUP7420

Seçilebilir çift set değeri girebilme Seçilebilir Pt-100, J, K, L, T, S,...
Ürün Kodu: Kategori: universal Kullanma Kılavuzu: Ürüne ait PDF indirmek için üye olmanız gerekmektedir
Ürün Açıklaması
  • Seçilebilir çift set değeri girebilme

  • Seçilebilir Pt-100, J, K, L, T, S, R sensör tipi

  • Seçilebilir 0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV ve 0-50mV girişi

  • 16 adıma kadar profil kontrolü yapabilme

  • Her adımda AL1 ve AL2 çıkışları programlayabilme

  • Elektrik kesintilerinde kaldığı yerden devam edebilme özelliği

  • PID parametrelerinin otomatik hesaplanması (SELF TUNE)

  • Üç farklı özellik atanabilen dijital giriş

  • Üç farklı özellik atanabilen F fonksiyon tuşu

  • Soft-Start özelliği

  • Seçilebilir Analog, SSR yada röle kontrol çıkışı

  • Seçilebilir 0-20mA ve 4-20mA analog kontrol çıkışı

  • İkinci Alarm ya da sıcaklık kontrol çıkışı olarak kullanılabilen C/A2 röle çıkışı

  • Birinci Alarm çıkışı veya PID soğutma çıkışı olarak kullanılabilen A1 röle çıkışı

  • Seçilebilir Isıtma/Soğutma kontrolü

  • Giriş için Offset özelliği

  • Prob arızası durumunda röle konumlarını seçebilme veya periyodik ve otomatik periyodik çalışma

  • RS-485 ModBus protokolüyle haberleşme

  • EN standartlarına göre CE markalı

Teknik Özellikler
Çevresel Özellikler
Ortam/Depolama Sıcaklığı 0...50 ºC / -25...70 ºC
Bağıl Nem 31 ºCye kadar %80, sonra lineer olarak azalıp 40 ºCde %50ye düşen nemde çalışır
Koruma Sınıfı EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik En çok 2000m
Elektriksel Özellikler
Besleme Voltajı 90-250V AC 50/60Hz veya 9-30V DC / 7-24V AC 50/60Hz
Güç Tüketimi 5VA
Bağlantı Soketli klemens
Skala Pt-100 rezistans termometre -199.9...600.0 °C / -200...600 °C
J (Fe-Const) termokupl -30.0....600.0 °C / -30....600°C
K (NiCr-Ni) termokupl -30.0...999.9 °C / -30...1300°C
L (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600°C
T (Cu-CuNi) termokupl -30.0...400.0 °C / -30....400°C
S (Pt10Rh-Pt) termokupl -40...1700 °C
R (Pt13Rh-Pt) termokupl -40...1700 °C
0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişler -1999...9999 (max skala aralığı 10000)
Doğruluk Pt-100 (rezistans termometre), 0-20m, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişi: ±%0.2 (tam skalanın) ±1 hane
Termokupl: ±%0.5 (tam skalanın) ±1 hane
Hat Direnci Termokupl için en çok 100ohm, 3 telli Pt-100 için en çok 20ohm
Çıkışlar
C/A2 çıkışı Röle: 250V AC, 2A (rezistif yük için), NO+NC (Kontrol veya Alarm2 çıkışı olarak seçilebilir)
A1 çıkışı Röle: 250V AC, 2A ( rezistif yük için), NO (Alarm1 ve Soğutma kontrol çıkışı olarak seçilebilir)
ANL/SSR çıkışı 0-20mA, 4-20mA, 24V 20mA maksimum SSR çıkışı. Max. yük direnci 600 ohm (12 bit %0.2 doğruluk)
Röle Ömrü Yüksüz 30.000.000 anahtarlama; 250V AC, 2A rezistif yükte 300.000 anahtarlama
Kontrol
Kontrol Biçimi Tek set-değer ve alarm kontrolü
Kontrol Yöntemi On-Off, P, PI, PD, PID
A/D Dönüştürücü 14 bit
Örnekleme Zamanı 100ms
Oransal Band %0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir.
Kontrol Periyodu 1 ile 125 saniye arasında ayarlanabilir
Histerisiz 1 ile 50 °C/F arasında ayarlanabilir
Çıkış Gücü Set değerindeki oran %0 ile %100 arasında ayarlanabilir
Kutu
Montaj Şekli Sıkıştırılarak panoya yerleştirilir
Ebat G72xY72xD97 mm
Ağırlık Yaklaşık 400g (ambalajlı olarak)
Kutu Malzemeleri Kendi kendine sönen plastikler kullanılmıştır
