Hızlı ve hassas analog ve dijital çıkışlar
Geniş kullanım alanı için
Yaygın kullanım yerleri
- Tank ve silo tartımı
- Çekme ve basma testleri
- Kuvvet ölçümleri
- Gerilme ölçümü
- Proses kontrol uygulamaları
- Dozajlama sistemleri

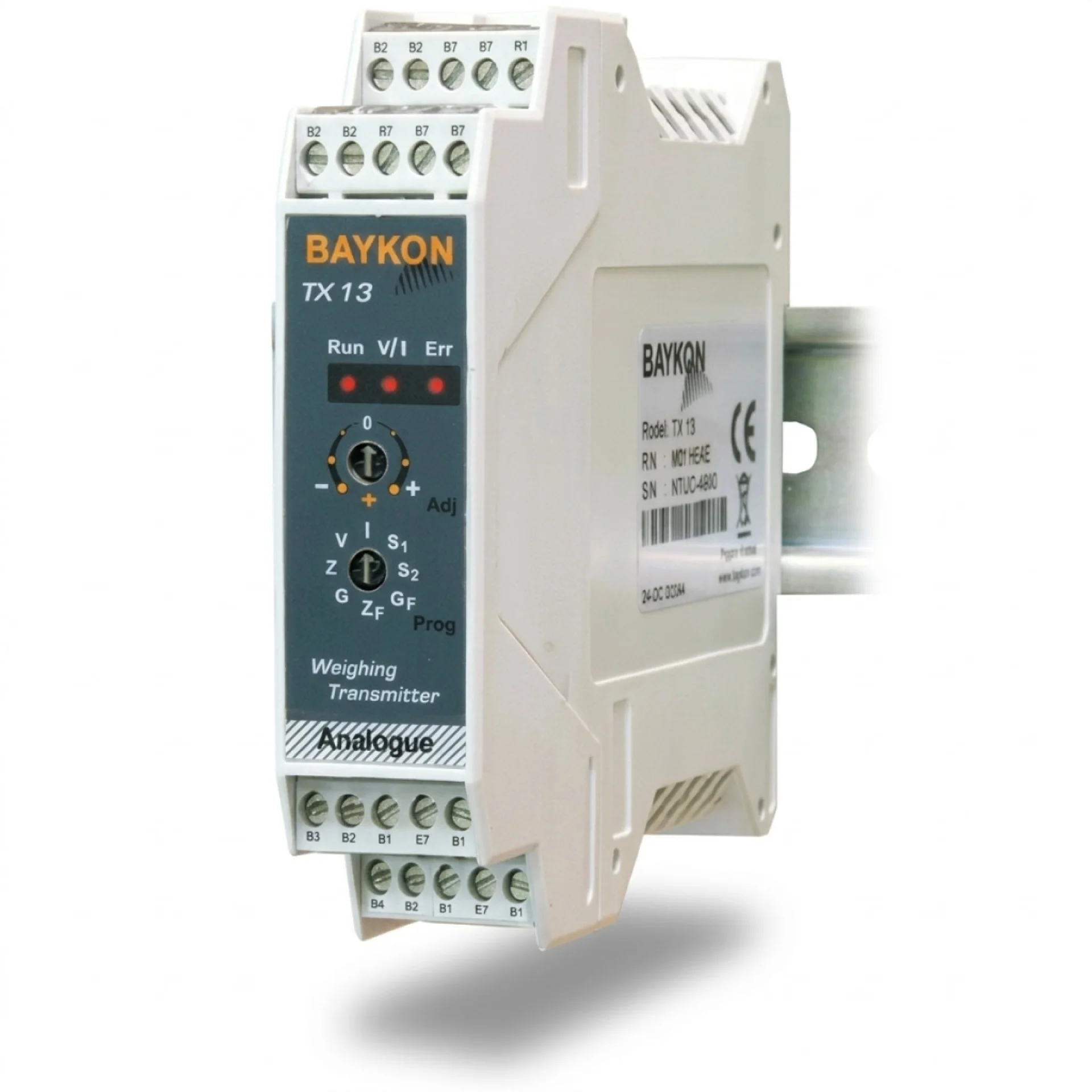

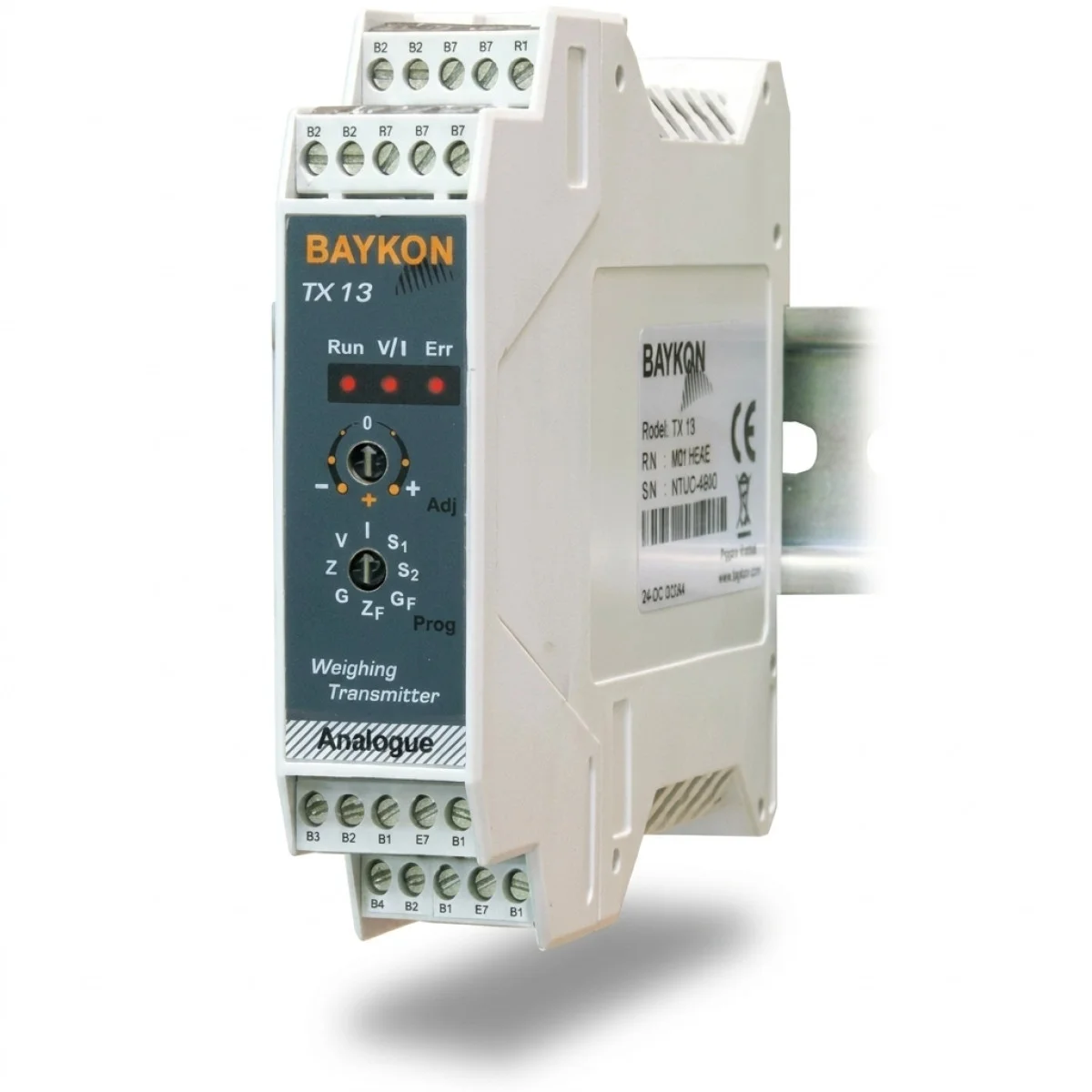

TX13 analog yük hücresi transmitteri hızlı ve hassas endüstriyel uygulamalar için geliştirilmiş ileri teknoloji ürünü bir cihazdır. Son derece kararlı analog çıkışı, yüksek çözünürlüğü ve çevre gürültülerine karşı bağışıklığı nedeniyle her türlü endüstriyel tartım ve kuvvet ölçme uygulamalarında güvenilirlikle kullanılabilir. Analog çıkışının yanısıra RS232C ağırlık bilgi çıkışı da ağırlık bilgisinin ikinci bir sisteme bağlantı imkanını sağlar. Hassas analog devreleri ve mikrokontrolör tabanlı yapısı ile klasik analog transmitterlerdeki uzun zaman sıfır ve kazanç kayma problemleri yok edilmiştir.
Analog çıkış 4-20 mA, 0-20 mA, 0-10 V ya da 0-5 V olarak ayarlanabilir. TX13 MB ilave olarak -10 / +10 V analog çıkış için de programlanabilir. PLC ya da PC tarafında kalibrasyon yapılabilmesi ve bu durumda cihaz değişimlerinin ayar gerektirmemesi için tüm TX13’ler üretimde uyumlu hale getirilmektedir.
Analog Çıkış | |
Analog Çıkış TX13 | 4-20 mA, 0-20 mA, 0-10 V ya da 0-5 V. |
TX13 MB | TX 13 MB ilave olarak çift yönlü -10/+10V çıkışa sahiptir. |
D/A dönüştürücü | 16 bit yüksek çözünürlüğe ve uzun zaman kararlılığa sahip analog çıkış |
Analog Çıkı çözünürlüğü | 60.000'a kadar. |
Analog çıkış hızı | Saniyede 800 çevirme kadar |
Yük Hücresi Sinyal Girişi | |
Yük Hücresi Sinyal aralığı | - 18mV ile +18 mv arası |
Minimum yük hücresi sinyal aralığı | < 0.8 mV |
Doğrusallık | < %0.01 |
Sıcaklık kararlılığı | < 0.0005 % FSR/ °C |
A/D dönüştürücü | 24 bit Delta-Sigma analog ve digital filtre ile yüksek EMC bağışıklığı. |
İç çözünürlük | 16 000 000 adıma kadar |
Kalibrasyon ve ayar | |
Yük ile Kalibrasyon | Cihaz üzerinde bulunan rotary switchlerle veya xFace ile PC üzerinden |
Elektronik kalibrasyon(eCal) | PLC veya PC üzerinden yüksek doğrulukta elektronik kalibrasyon yapılabilir. |
Hızlı kalibrasyon | Otomatik sıfır ve %20 yük ile otomatik kaanç kalibrasyonu. |
Dijital Fitle | 9 adımda ayarlanabilir akıllı ve adaptif dijital filtre. |
Sıfırlama | İndikatörlerdeki sıfırlama tuşu fonksiyonu seri giriş ya da optoizole sıfırlama girişi üzerinden yapılabilir |
Kesme Değer | 2 adet programlanabilir kesme değer çıkışı. Röle kontakları: 240 VAC, 0.25 A ya da 30 VDC 0,15 A. |
Yük Hücreleri | |
Besleme | 5 VDC |
Yük hücresi adedi | 8 adet 350 Ω ya da 18 adet 1100 Ω |
Bağlantı | 4 vaye 6 iletkenli yük hücresi bağlantısı. |
Dijital Seri Port | |
RS-232C | Ağırlık bilgisi çıkışı ve proramlama. |
Besleme Gerilimi | |
Güç Kaynağı TX13 | 12- 28VDC, maks. 0.2A |
TX13 MB | 9 - 28 VDC, maks, 0.3 A |
Kutu ve Ortam Şartları | |
Kutu ve Ortam Şartları | Polyamid, ray tipi, IP20 kutu. |
Ön Panel | 3 adet bildirim LED'i ve 2 adet rotary switch. |
Ölçüler | Genişlik: 22,5 mm, yükseklik: 99mm, derinlik: 114,5 mm. |
Çalışma sıcaklığı | -15°C ile +55°C arası. |
Çalışma sıcaklığı | -15°C ile +55°C arası. |
Rutubet | Yoğunlaşmayan maks. %85 bağıl nem. |
