Öne Çıkan Özellikler

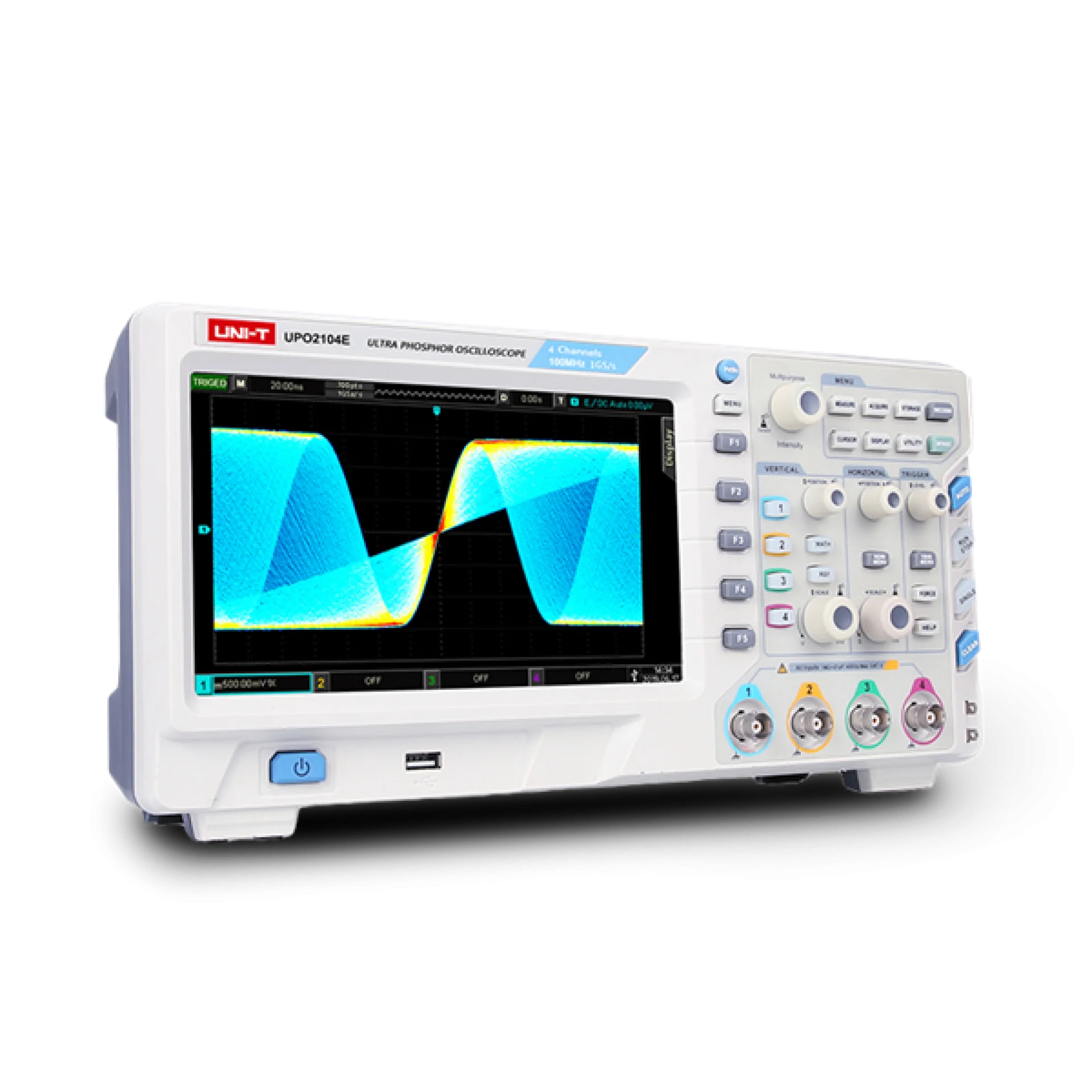

UPO2104E 100MHz Dört Kanal Fosfor Görüntülemeli Masa Tipi Osiloskop Özellikleri
● 1GSa/s gerçek zamanlı örneklme hızı; 4 analog kanal
● Bant genişliği: 100MHz, dört kanal
● Depolama derinliği: 56 Mpts
● Dalga formu yakalma oranı: 80,000wfms/s
● Otomatik ölçüm: 34 dalga formu tipi
● Ultra Fosfor süper floresan görüntü efekti, 256 seviyeye kadar gri ekran
● 8" WVGA (800 x 480) TFT LCD, süper geniş ekran
● Arayüz: Standart USB Host, USB, Ext. tetik, Geçti / Kaldı
● Web girişi ve kontrolü, uzaktan erişim
Teknik Özellikler
| Teknik Özellikler | UPO2104E |
| Band genişliği | 100MHz |
| Kanal sayısı | 4 |
| Örnekleme oranı | 1GSa/s |
| Yükselme zamanı (tipik) | ≤3.5ns |
| Hafıza derinliği | 56Mpts |
| Sinyal yakalama oranı | 80,000 wfms/s |
| Dalga formu kaydı | 100,000 frame |
| Kaplin | DC, AC, GND |
| Giriş Empedansı | (1MΩ ± 2%) // (21pF ± 3pF) |
| Maksimum giriş voltajı (1MΩ) | CAT I 300Vrms, CAT II 1000Vrms, geçici aşırı gerilim 1000Vpk |
| Dikey Sistem | |
| Band genişliği | 100MHz |
| Dikey çözünürlük | 8 bit |
| Dikey ölçek | 1mV/div - 20V/div |
| Bant sınırı | 20MHz |
| Kanaldan kanala izolasyon | DC'den maksimum bant genişliğine: >40dB |
| Yatay Sistem Özellikleri | |
| Zamanlama ölçeği | 5ns/div - 50s/div |
| Zaman tabanı hassasiyeti | ≤+ (50 + 2x servis ömrü) ppm |
| Zaman tabanı modu | YT, XY, Roll |
| Tetikleme Sistemi Özellikleri | |
| Tutma aralığı | 80ns - 10ns |
| Tetik modu | Otomatik, manuel, tekli |
| Tetik Modu | |
| Eğim | Yükseliş / düşüş, herhangi biri |
| Video | |
| Sinyal sistemi hattı frekans kademesi | Standart NTSC, PAL ve SECAM yayın sistemlerini destekler |
| Ölçüm | |
| Otomatik ölçüm | Maks., Min, Pk-Pk, Yukarı, Aşağı, Orta, Anlam, Genlik, Averaj, Periyod Averaj, RMS, Periyodik RMS, Periyot, Freq., Yükseliş, Düşüş, Aşım, Yükseliş Gecikmesi, Düşüş Gecikmesi, + Genişlik, - Genişlik, FRR, FRF, FFR , FFF, LRF, LLR, LFR, LFF, + Görev, - Görev, Alan, CycAlan, Faz, toplamda 34 parametre |
| Ölçüm kalitesi | Aynı anda ekranda 5 tip ölçüm görme |
| Ölçüm kapsamı | Ekran veya imleç |
| Hafıza | |
| Ayar | Dahili (256) / harici USB |
| Dalga formu | Dahili (256) / harici USB |
| Bitmap | Harici USB bellek |
| Arayüz | |
| Standart | USB Host, USB, LAN, EXT. Tetik, Harici çıkış |
| Genel Özellikler | |
| Ekran | 8" TFT LCD Renkli, 800 x 480 Renk: 24 - bit gerçek renkler |
| Güç | 100V - 240V, 45/440Hz |
| Sigorta | T 2.5A 250V |
| Ürün boyutu | 336mm x 164mm x 108mm |
| Ürün ağırlığı | 3.5 Kg. |
| Aksesuarlar | Güç kablosu, data kablosu, prob x 2 |
