Öne Çıkan Özellikler

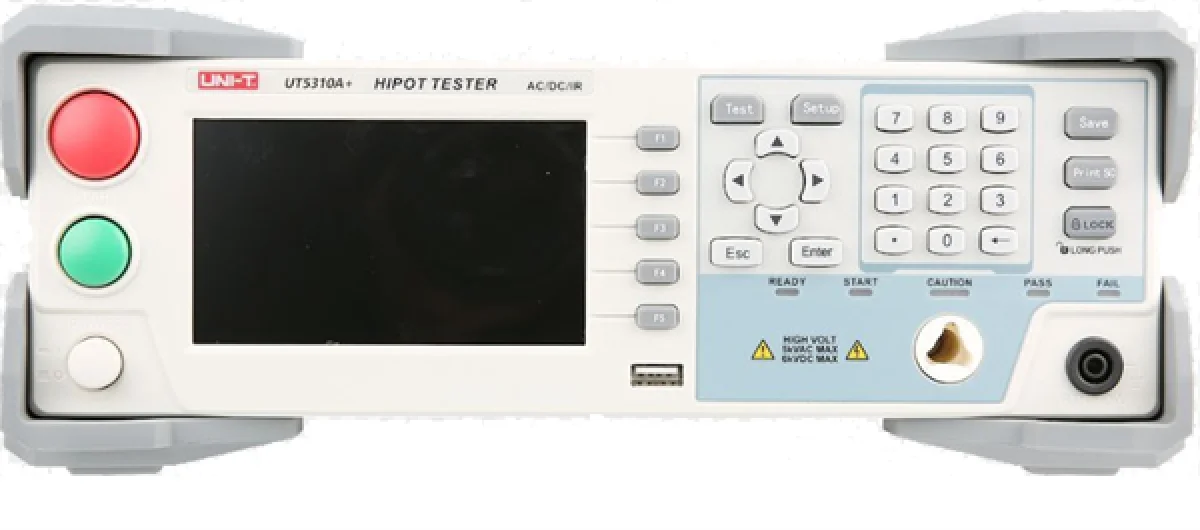

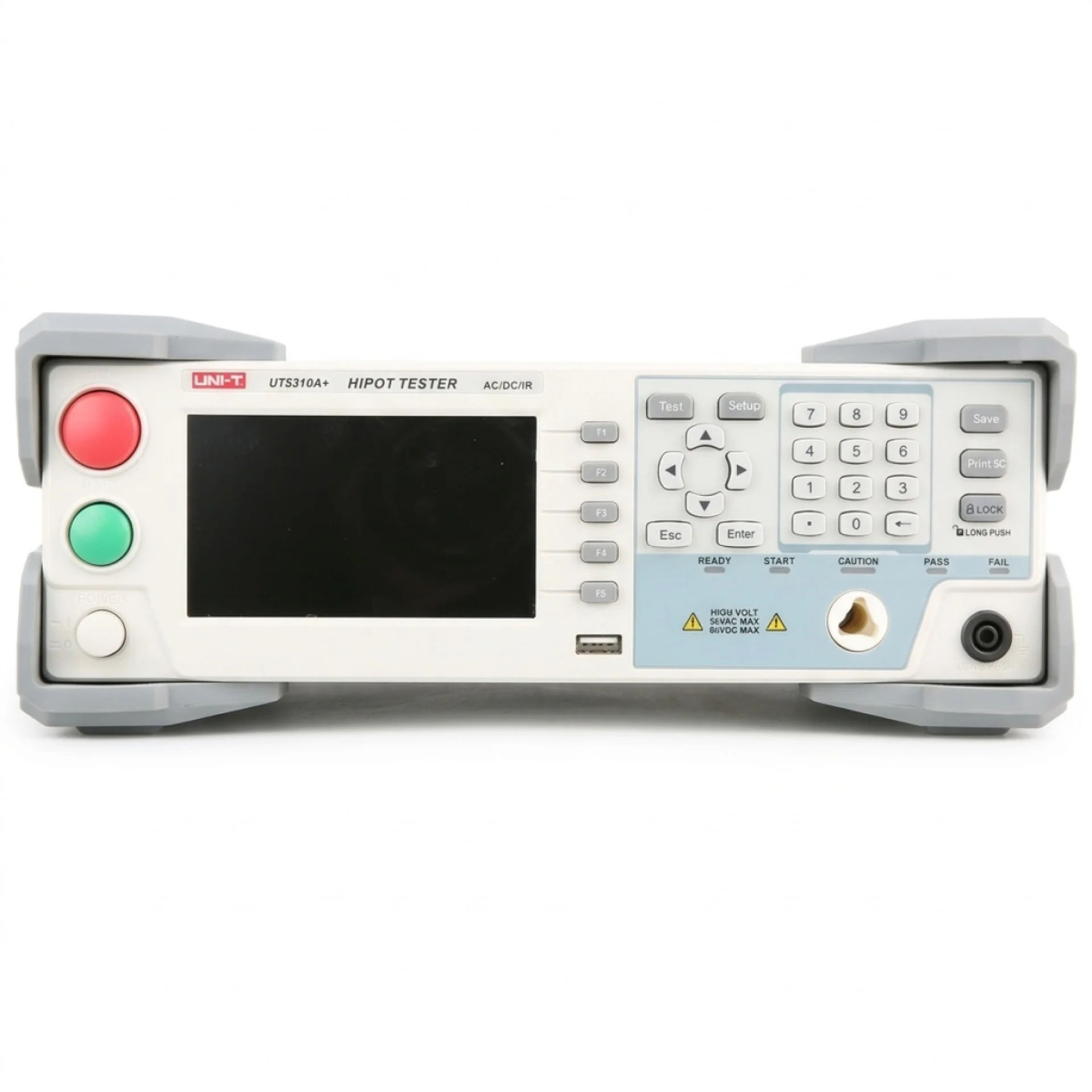

UT5310A+ 5KV (Hipot) AC Dayanım Gerilimi Test Cihazı Özellikleri
● Hızlı ölçüm, AC
● Kolay kullanım
● 4.3" TFT LCD ekran
● Akıllı karşılaştırma
● Otomatik üst ve alt limit değerlendirmesi
● Sesli ve ışıklı alarm
● Anti parazit özelliği
● Topraklama kablosu testi, kısa devri tespiti, ARC tespiti, DC hızlı şarj
● 100 adet test dosyası
Teknik Özellikler
| Teknik Özellikler | Kademe |
| Dayanım Gerilimi Testi | |
| Çıkış gücü AC | 50VA ACW |
| Gerilim kademesi AC | 0.050kV - 5.000kV |
| Gerilim dalga formu AC | Sinüs dalgası |
| Distorsiyon AC | <3% |
| Çalışma frekansı AC | 50 - 60Hz |
| Frekans hassasiyeti AC | ±1% |
| Çıkış gücü AC | 50V (5.000kV 10mA） |
| Gerilim regülasyonu AC | ±(1.0% + 50V) (anma gücü） |
| Gerilim kademesi DC | - |
| Sinyal kaynağ frekansı DC | 600Hz |
| Çıkış gücü DC | - |
| Gerilim regülasyonu | ±(1.0% +100V) (nominal güç) |
| Gerilim çözünürlüğü | 1V |
| Gerilim çıkış hassasiyeti | ±(1.0% ayar değeri + 5V) (yüksüz) |
| Gerilim testi hassasiyeti | ±(1.0% okumanın + 5V) |
| Gerilim üretme modu | DDS sinyal kaynağı ve AB sınıfı amplifikatör |
| Akım kademesi AC | 0.001mA - 10mA |
| Kısa devre akımı (anlık) AC | >20 mA (çıkış voltajı ayarı>500V) |
| Akım çözünürlüğü AC | 0.001 mA |
| Akım hassasiyeti AC | ±(2.0% okumanın + 5 dijit) |
| Gerçek akım AC | OFF, 0.001 mA-10mA |
| Akım kademesi DC | - |
| Akım çözünürlüğü DC | - |
| Deşarj fonksiyonu DC | - |
| İzolasyon Direnci Testi | |
| Çıkış gerilimi | 0.050kV – 2.500kV |
| Gerilim çözünürlüğü | 1V |
| Gerilim testi hassasiyeti | ±(1.0% okumanın +2V) |
| Maksimum çıkış akımı | 5mA |
| Maksimum çıkış gücü | 12.5VA（2500V/5mA） |
| Çıkış anlık kısa devre akımı | >10mA (Çıkış voltaj ayarı>500V) |
| Yük düzenlemesi | ≤1％ (anma gücü） |
| Dalgalanma (1kV) | ≤3% (1kV, yüksüz) |
| Deşarj fonksiyonu | Testten sonra otomatik deşarj |
| Direnç ölçüm kademesi | 0.2MΩ– 10GΩ |
| Direnç görüntüleme aralığı (1000V) | 5mA 0.2 MΩ - 1 MΩ / 1mA 1 MΩ - 10 MΩ / 100uA 10 MΩ - 100 MΩ / 10uA 100 MΩ - 1GΩ / 1uA 1GΩ - 10GΩ |
| Direnç ölçümü döğruluğu | ≥500V / 1MΩ - 1GΩ ±(5% okumanın + 5 dijit) / 1GΩ - 10GΩ ±(10% okumanın + 5 dijit) < 500V / 0.2MΩ - 1GΩ ±(10% okumanın + 5 dijit) / 1GΩ - 10GΩ referans amaçlı değerdir , doğrulunmasına gerek yoktur |
| Akım ölçümü doğruluğu | ±(1.5% okumanın + 5 dijit) (Temizlendikten sonra) |
| ARC Dedektör | |
| Ölçüm kademesi | OFF, 1-9. seviye AC |
| Karşılaştırıcı | |
| Ayrıştırma modu | Pencere karşılaştırma I aşağıda ON: I aşağıda< Ix < I yukarda olduğunda, (GEÇTİ) PASS； Ix ≤ I aşağıda veya Ix ≥ I yukarda olduğunda, (KALDI) FAIL; (I aşağıda < I yukarda) I aşağıda OFF: Ix < I yukarda, (GEÇTİ) PASS; Ix ≥ I yukarda olduğunda, (KALDI) FAIL; İzolasyon direncini ayrıştırma yöntemi yukardaki veriler ile aynıdır |
| Akım üst limit ayarı AC | 0.001mA – 10mA |
| Akım üst limit ayarı DC | 0.1uA – 5mA |
| Akım alt limit ayarı AC | 0.001mA – 10mA |
| Akım alt limit ayarı DC | 0.1uA – 5mA |
| Direnç üst limit ayarı | OFF, 0.1MΩ - 10GΩ |
| Direnç alt limit ayarı | 0.1MΩ - 10GΩ |
| Ayrım çıkışı | GEÇTİ (PASS) / KALDI (FAIL); LCD ve LED ayrı ekran ve sesli alarm |
| Parametre Ayarları | |
| Gerilim yükselme süresi | 0.1s - 999.9s |
| Gerilim azalma süresi | 0s - 999.9s |
| Gerilim bekleme süresi | 0.3s - 999.9s |
| Test süresi ayarı | 0.1s - 999.9s |
| Süre doğruluğu | ±(0.2% değeri belirle ± 0.1s） |
| Ölçüm Fonksiyonları | |
| Tuş takımı kilidi | Test koşularının yanlışlıkla değiştirilmesini engelleyebilirsiniz |
| Temel numara temizleme | İzolayon direncinden ve dağıtılmış kapasitanstan akan akım çıkış hatları arasında sıfırlama |
| Bekleme gecikmesi | Testi başlatırken (START'a basıldığnda), önce yüksek voltaj başlatma sinyali verilir ve yüksek voltaj çıkış verilir. |
| Mevcut aralık aşımı | Donanım, voltaj örneklmesinden daha hızlı ve daha güvenli olan yalıtım arızasını hızlı bir şekilde değerlendirir |
| ARC tespiti | Potansiyel tehliklere karşı ani akım kontrolü |
| Toprak akımı tespiti | Kazara elektrik çarpması veya cihazda yüksek voltaj sızıntısı olması durumunda koruma |
| Alarm sesi ayarı | Off, düşük, orta, yüksek |
| Yüksek gerilim göstergesi | Ekran göstergesi ve LCD ışık göstergesi |
| Depolama ve Arayüz | |
| Dosya programlama ve depolama | Programlanabilir 100 test dosyası, her dosyada 20 test öğesi bulunabilir |
| USB Host arayüzü | Evet (Maksimum 128G) |
| Ön yükleme parametreleri kaydı | |
| Genel Özellikler | |
| Güç | 100VAC/ 121VAC, 198VAC/242VAC, 47,5Hz~63Hz |
| Güç dağıtımı | ≤300VA |
| Kontrol arayüzü | Handler ve Sinyal |
| Haberleşme protokolü | SCPI, Modbus RTU |
| Haberlşeme arayüzü | RS232C, opsiyonel RS485 |
| Ekran | 4.3" (480 x 272) TFT LCD |
| Ürün Net Ağırlığı | 10.07 Kg |
| Ürün Boyutu | 280mm x 88mm x 428mm |
| Standart aksesuarlar | AC220V priz kablosu, yüksek voltaj test probu, siyah/kırmızı test klipleri, RS232C kablosu, 2 adet sigorta, 3.81-4 soket |
| Standart Bireysel Paketleme | Karton Kutu, İngilizce kullanma kılavuzu |
