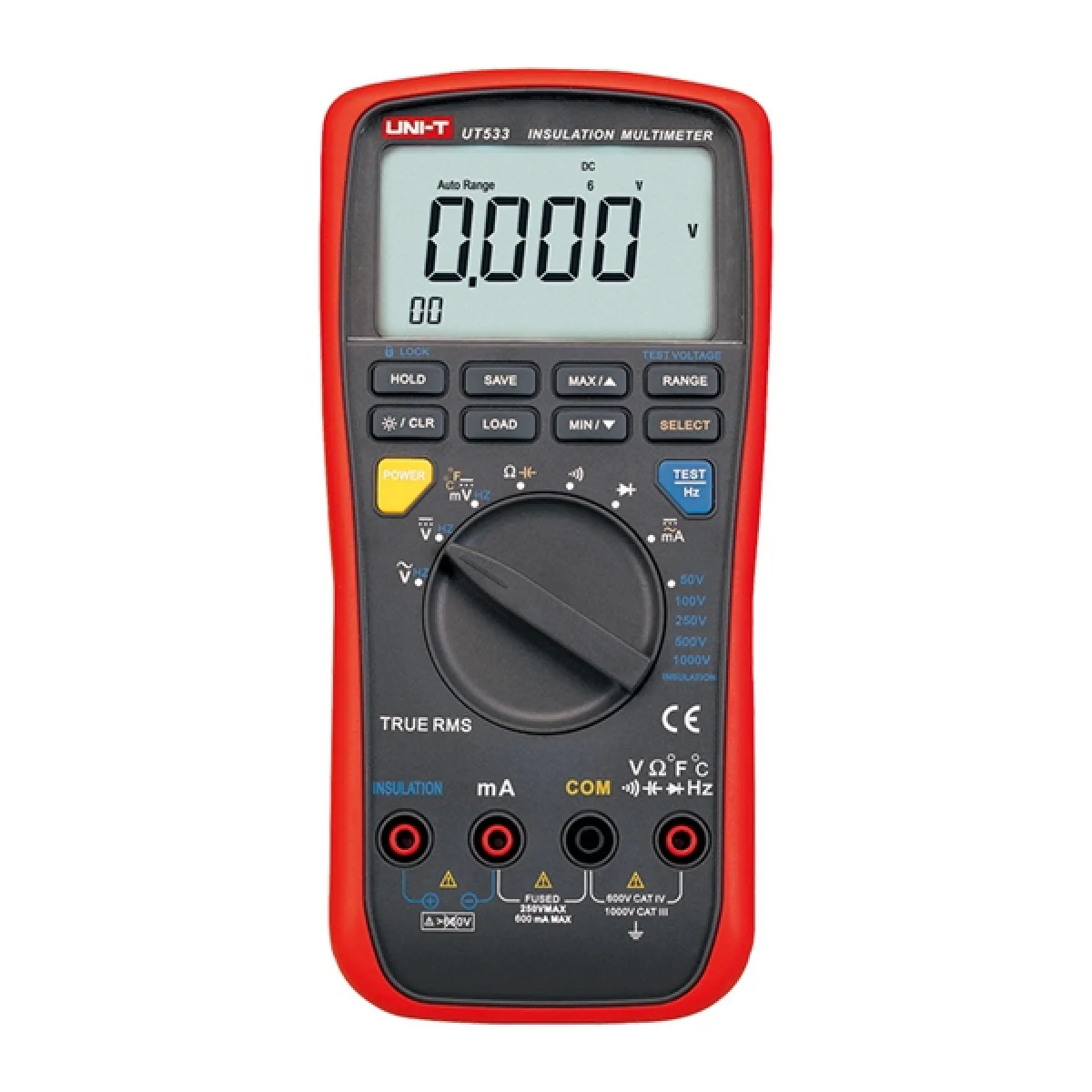

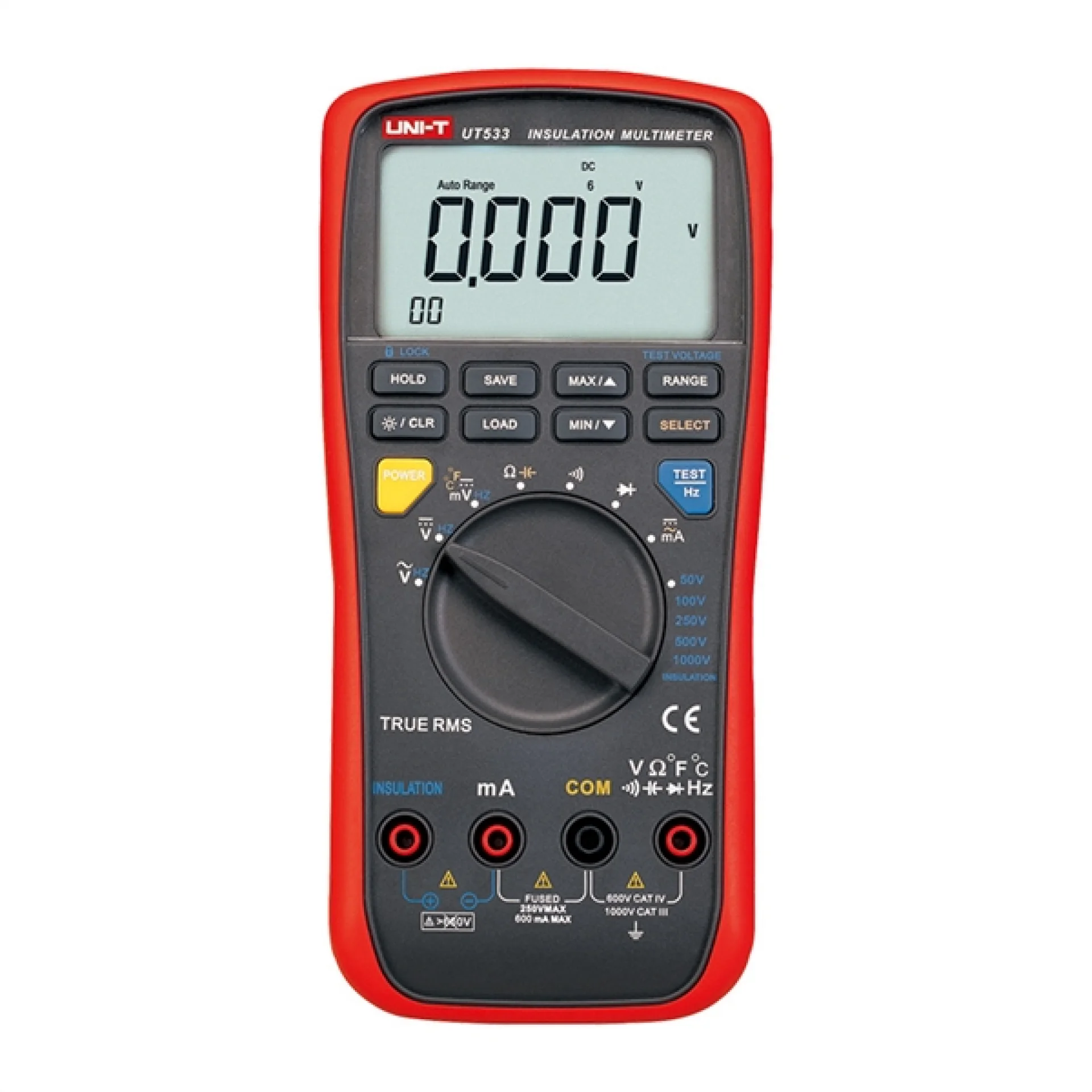

UNI-T UT533 Multimetre ve 1000V Yalıtım Direnci Test Cihazı

Öne Çıkanlar

Temel Teknik Özellikler

2'si 1 Arada Çözüm: Tam donanımlı True RMS dijital multimetre ve 1000V yalıtım direnci (meger) test cihazı entegrasyonu.
Geniş Yalıtım Test Kademesi: 50V'tan 1000V'a kadar seçilebilir gerilim kademelerinde 2GΩ'a kadar izolasyon direnci ölçümü.
Gelişmiş Çoklu Fonksiyonlar: AC/DC Gerilim (1000V'a kadar), AC/DC Akım, Direnç, Kapasite, Frekans ve Sıcaklık (-40°C ~ 537°C) ölçüm kabiliyeti.
Yüksek Güvenlik Standartları: Ağır endüstriyel koşullara uygun CAT III 1000V ve CAT IV 600V yüksek aşırı gerilim koruma kategorileri.
Çift Ekranlı Geniş LCD: Eşzamanlı parametre takibine imkan tanıyan 5999 sayımlı arkadan aydınlatmalı gösterge.
Akıllı Yardımcı Fonksiyonlar: Data Hold (Veri Dondurma), Min/Max değer kaydı, otomatik kapanma ve pil seviyesi izleme.

1. Elektriksel Veriler

Parametre	Değer / Kademe
Yalıtım Direnci	0.1 MΩ ~ 2 GΩ ±(%5+5)
Yalıtım Test Çıkış Voltajı	50V / 100V / 250V / 500V / 1000V
DC Voltajı	6 mV ~ 1000 V ±(%0.3+4)
AC Voltajı	6 V ~ 1000 V ±(%2+3)
DC Akım	60 mA ~ 600 mA ±(%1.0+2)
AC Akım	60 mA ~ 600 mA ±(%1.5+2)
Direnç	600 Ω ~ 40 MΩ ±(%1.5+3)
Kapasitans	10 nF ~ 100 µF ±(%3+5)
Frekans	60 Hz ~ 1 MHz ±(%0.1+3)
Sıcaklık Testi	-40 °C ~ 537 °C ±(%1+10)

2. Performans Verileri

Parametre	Değer
Ekran Sayımı (Display Count)	5999 Basamak
Çift Ekran Göstergesi	Mevcut (Dual Display)
Aralık Seçimi	Otomatik / Manuel Kademe
Ölçüm Fonksiyonları	Diyot Testi, Süreklilik Buzzerı, MAX/MIN, Data Hold
Güvenlik Sınıfı	CAT III 1000V, CAT IV 600V
Sertifikasyonlar	CE, RoHS

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Yalıtım Tipi	Çift Yalıtım (Double Insulation) Koruma
Ekran Tipi ve Aydınlatma	Geniş LCD, Arka Aydınlatmalı (Backlight)
Çalışma Gücü	6 x 1.5V AA (LR6) Pil
Otomatik Kapanma	Mevcut (Pil tasarrufu modu)
Düşük Pil Uyarısı	Mevcut

4. Boyutlar ve Fiziksel Özellikler

Parametre	Değer
Cihaz Boyutları	96.7 mm x 202.8 mm x 46 mm
Ekran Boyutu	81 mm x 46 mm
Net Ağırlık	505 g (Piller dahil yaklaşık)
Standart Aksesuarlar	Test kabloları, Timsah (Aligatör) klipsler, K-tipi termokupl prob, Piller

UNI-T UT533, zorlu saha koşulları ve pano içi bakım operasyonları düşünülerek ergonomik, darbelere dayanıklı çift yalıtımlı gövde mimarisiyle tasarlanmıştır. Cihazın en büyük tasarım avantajı, sahada ayrı bir meger cihazı ve ayrı bir multimetre taşıma ihtiyacını ortadan kaldırarak tek elde kompakt bir çözüm sunmasıdır. Geniş, arka aydınlatmalı çift ekranı, az ışıklı trafo merkezlerinde ve elektrik panolarında ölçülen birincil ve ikincil değerlerin rahatlıkla okunmasını sağlar. Test problarının ergonomik yerleşimi, fonksiyon seçici anahtarın eldivenle bile hassas kontrol edilebilmesi ve cihaz arkasındaki entegre dayanak ayağı, teknisyenlere operasyonel hız ve yüksek iş güvenliği kazandırır.

Elektrik Motorları ve Jeneratör Bakımı: Sargı yalıtım dirençlerinin, kaçak akımlarının ve çalışma sıcaklıklarının periyodik kontrolü.
Endüstriyel Tesis ve Fabrika Bakımı: Dağıtım panoları, busbar hatları ve makine besleme kablolarında izolasyon bozulmalarının tespiti.
Kablo Üretim ve Montaj Hatları: Güç ve sinyal kablolarının kılıf izolasyon testi, süreklilik ve dielektrik dayanım kontrolleri.
HVAC ve İklimlendirme Sistemleri: Kompresör motor sargılarının yalıtım durumu ve termal prob ile operasyonel sıcaklık ölçümleri.
Güneş Enerjisi (GES) ve Rüzgar Santralleri (RES): İnvertör giriş-çıkış gerilimlerinin, dizi (string) kablolamasının ve yalıtım bariyerlerinin test edilmesi.
Bina Elektrik Tesisatı ve Denetimi: Yönetmeliklere uygun faz-nötr-toprak arası izolasyon kaçaklarının tespiti ve devre süreklilik testleri.

UNI-T ürün terminolojisinde 'UT' ön eki 'Uni-Trend' kurumsal marka kimliğini ve test-ölçüm teknolojilerini temsil eder. 500 serisi ('UT5xx'), markanın izolasyon direnci (meger) ve elektriksel güvenlik test cihazları grubunu simgeler. Buradaki '53x' alt serisi, standart meger cihazlarından farklı olarak, tam teşekküllü dijital multimetre (DMM) fonksiyonlarını 1000V izolasyon testi kabiliyetiyle birleştiren hibrit modelleri tanımlar. Serinin üst segment temsilcisi olan 'UT533', 2 GΩ seviyesine varan izolasyon direnci ölçümü, 600mA akım testi, sıcaklık ölçüm girişi ve çift ekranlı 5999 sayım mimarisiyle standart modellerden ayrılarak profesyonel endüstriyel arıza tespit cihazı olduğunu doğrular.
