Öne Çıkan Özellikler

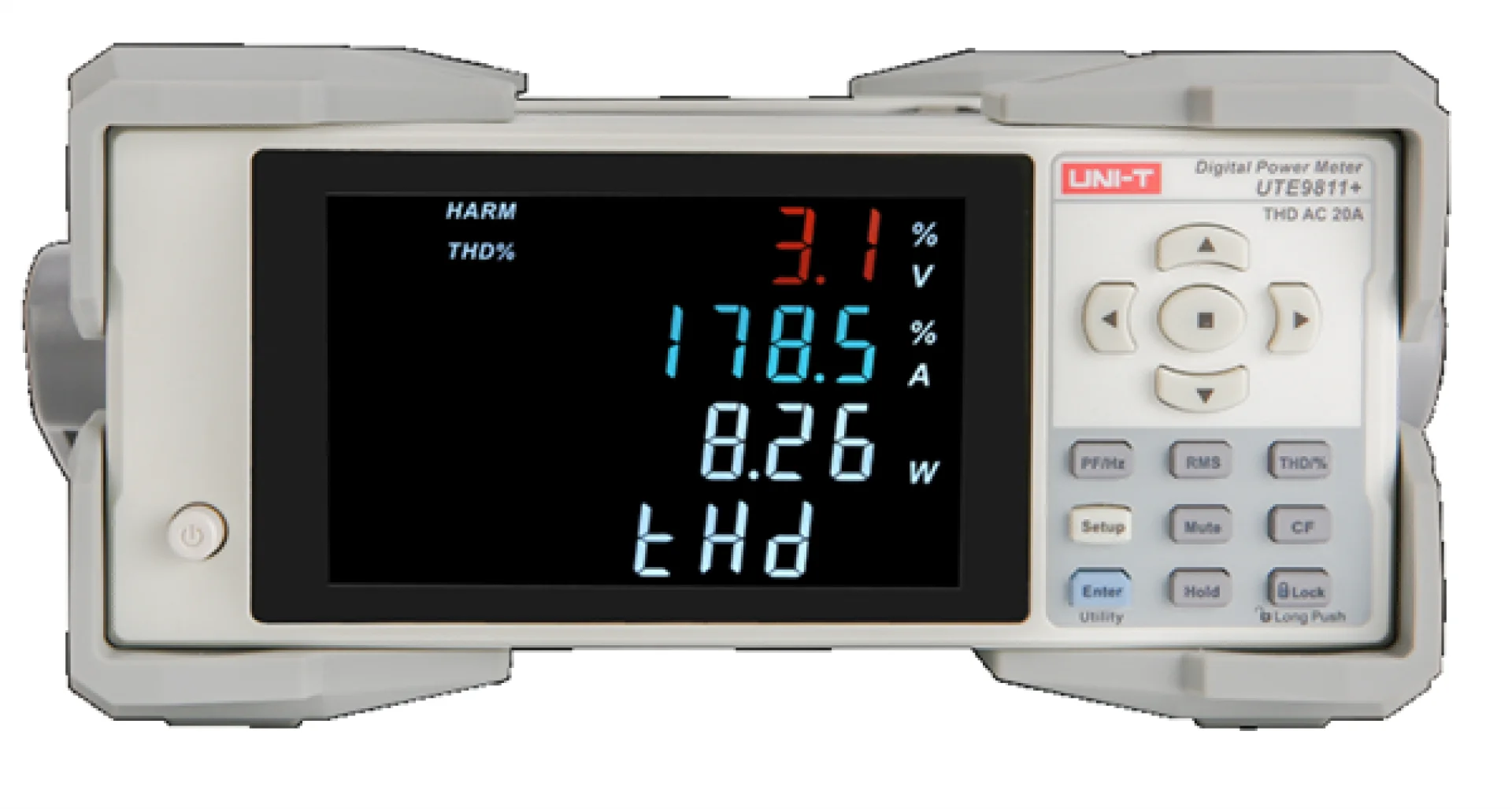

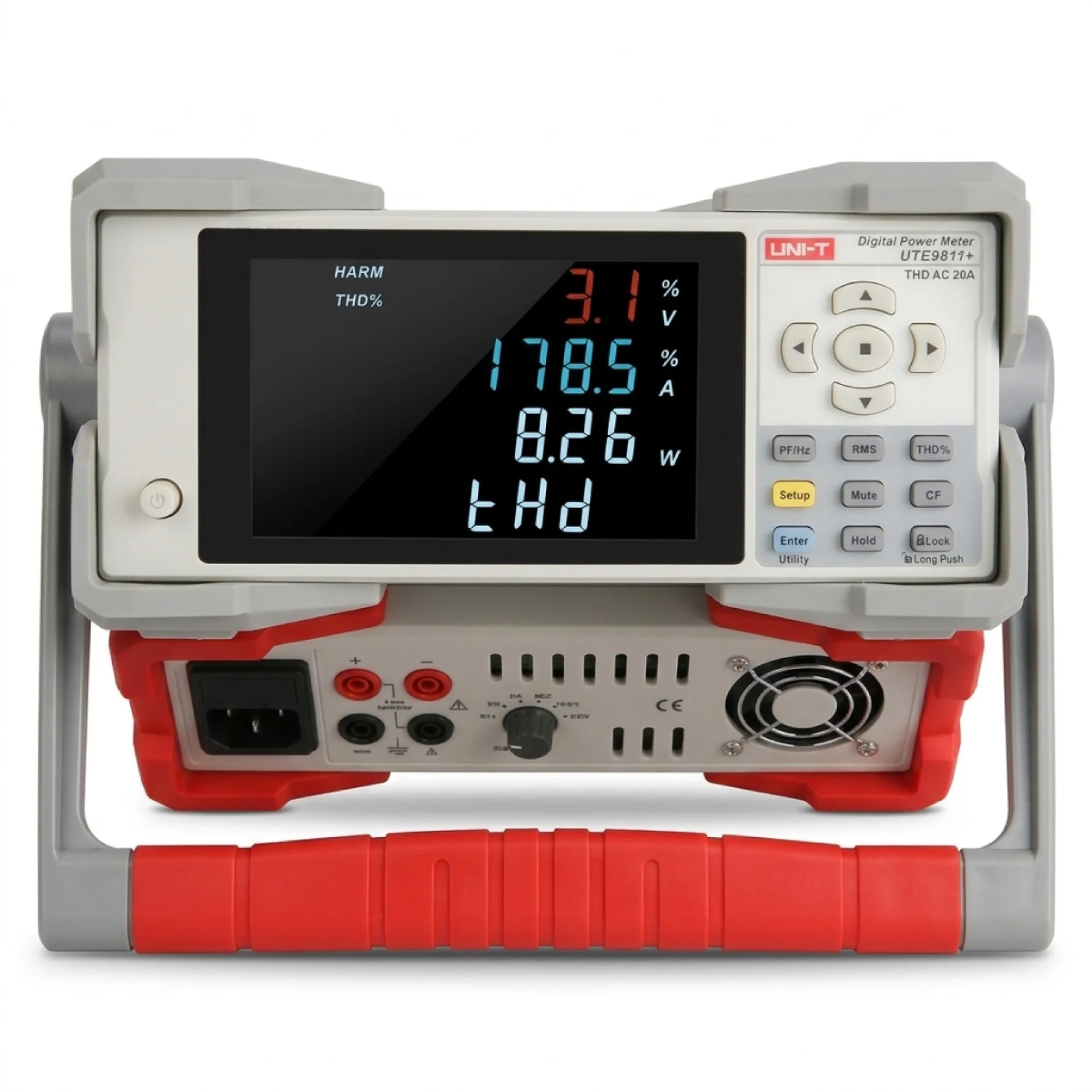

UTE9811+ Masa Tipi Güç Ölçer Cihazı Özellikleri
● VA mod kod ekranı, sezgisel okuma, yüksek hızlı A/D
transformatörünü benimser ve 32 bit MCU işlemi
● Gerilim, akım, güç ve güç faktörü / frekansın çoklu
pencerede eşzamanlı gösterimi
● Gerilim, akım aralığı otomatik aralığa veya manuel aralığa geçebilirr
● Harmonik ölçümü ve harmonik ölçüm faz kilitli döngüsü (PLL)
● Ortalama işlevi okumayı daha kararlı bir hale getirme
● Veri yükseltme süresi ayarlanabilir. Kulanıcı teste göre göre daha
hızlı bir yükseltme süresi seçebilir
● RS232, RS485 ve SCPI destekler
● Akı ve gücün üst ve alt limitini serbestçe ayarlanbilir, dijital
güç ölçer test değerinin aşılıp aşılmadığını otomatik olarak görün,
sesli ve ışıklı alarm göstergesi
Teknik Özellikler
| Özellikler | UTE9802+ | UTE9806+ | UTE9811+ |
| Ekran | VA kod 5 haneli, dört satırlı | VA kod 5 haneli, dört satırlı | VA kod 5 haneli, dört satırlı |
| Ekran güncelleme hızı | 0.1s, 0.25s, 0.5s, 1s, 2s, 5s | 0.1s, 0.25s, 0.5s, 1s, 2s, 5s | 0.1s, 0.25s, 0.5s, 1s, 2s, 5s |
| Ölçümler | V, A, W, PF/HZ | V, A, W, VA, PF, VHz / AHz, Vpk / Apk | V, A, W, PF / HZ / THD / CF |
| Gerilim ölçüm kademesi | 3.0V - 600V | 0.5V - 600V | 3.0V - 600V |
| Gerilim kademesi | 75V / 150V / 300V / 600V | 60V / 600V | 75V / 150V / 300V / 600V |
| Voltaj hassasiyeti (Kademenin 1% - 100%) | DC: ±(0.4% okumanın + 0.1% kademe + 1 karakter) 40Hz ≤f≤66Hz: ±(0.4% okumanın + 0.1% kademe + 1 karakter) 66Hz<f≤400Hz: ±(0.3% okumanın + 0.2% kademe + 1 karakter) | 40Hz ≤f≤66Hz: ±(0.4% okumanın + 0.1% kademe + 1 karakter) 66Hz<f≤400Hz: ±(0.3% okumanın + 0.2% kademe + 1 karakter) | 40Hz ≤f≤70Hz: ±(0.4% okumanın + 0.1% kademe + 1 karakter) |
| Voltaj çözünürlüğü | 0.01V / 0.1V | 0.01V / 0.1V | 0.01V / 0.1V |
| Akım ölçümü | 0.5mA - 20A | 0.05mA - 10A | 5.0mA - 20A |
| Akım kademesi | 500mA / 2A / 8A / 20A | 50mA / 100mA / 10A | 200mA / 1A / 4A / 20A |
| Akım hassasiyeti (Kademenin 1% - 100%) | DC: ±(0.4% okumanın + 0.1% kademe + 1 karakter) 40Hz ≤f≤66Hz: ±(0.4% okumanın + 0.1% kademe + 1 karakter) 66Hz<f≤400Hz: ±(0.3% okumanın + 0.2% kademe + 1 karakter) | 40Hz ≤f≤66Hz: ±(0.4% okumanın + 0.1% kademe + 1 karakter) 66Hz<f≤400Hz: ±(0.3% okumanın + 0.2% kademe + 1 karakter) | 40Hz ≤f≤70Hz: ±(0.4% okumanın + 0.1% kademe + 1 karakter) |
| Akım çözünürlüğü | 0.1mA / 1mA | 0.01mA / 0.1mA / 1mA | 1mA |
| Kademe | Otomatik / Manuel | Otomatik / Manuel | Otomatik |
| Güç kademesi | 1W - 12kW | 1W - 6000W | 1W - 12kW |
| Güç hassasiyeti (PF=1) | DC: ±(0.4% okumanın + 0.1% kademe + 1 karakter) 40Hz ≤f≤66Hz: ±(0.4% okumanın + 0.1% kademe + 1 karakter) 66Hz<f≤400Hz: ±(0.3% okumanın + 0.2% kademe + 1 karakter) | 40Hz ≤f≤66Hz: ±(0.4% okumanın + 0.1% kademe + 1 karakter) 66Hz<f≤400Hz: ±(0.3% okumanın + 0.2% kademe + 1 karakter) Voltaj >10% kademenin, akım>1% kademenin | 40Hz ≤f≤66Hz: ±(0.4% okumanın + 0.1% kademe + 1 karakter) |
| Güç çözünürlüğü | 0.001W / 0.01W / 0.1W / 1W | 0.001W / 0.01W / 0.1W / 1W | 0.01W / 0.1W / 1W |
| Güç faktörü kademesi | -1.000 - 1.000 | -1.000 - 1.000 | -1.000 - 1.000 |
| Güç faktörü hassasiyeti | ±(0.004 + 0.001* okumanın + 1 karakter) | ±0.01 | ±(0.004 + 0.001* okumanın + 1 karakter) |
| Frekans kademesi | DC, 40Hz - 400Hz (Voltaj > 10% kademenin) | 40Hz - 400Hz (Genlik > 10% kademenin) | 40Hz - 70Hz (Voltaj > 10% kademenin) |
| Frekans hassasiyeti | (±0.1% okumanın + 1 karakter) | ±0.1% okumanın | (±0.1% okumanın + 1 karakter) |
| Ön ısıtma süresi | > 30 dk. | > 30 dk. | > 30 dk. |
| Akım tepe noktası | Maksimum 24A | Maksimum 12A | Maksimum 24A |
| Süreklilil için izin verilen maksimum giriş | Voltaj 700V, Akım 24A | Voltaj 720V, Akım 12A | Voltaj 700V, Akım 24A |
| Anlık için izin verilen maksimum giriş | 1000V, 40A (1 dk.) | 1000V, 20A (1 dk.) | 1000V, 40A (1 dk.) |
| Giriş empedansı | Voltaj 2MΩ, Akım 0.02Ω | Voltaj 2MΩ, Akım 0.02Ω | Voltaj 2MΩ, Akım 0.02Ω |
| Ortalama fonksiyon | √ | √ | √ |
| Harmonik analiz | / | / | 1- 50. harmonik |
| Peak ölçümü | / | voltaj, akım | / |
| Ekran dondurma | √ | √ | √ |
| Alarm susturma | √ | √ | √ |
| Tuş sesi kapatma | / | √ | / |
| Tuş takımı kilitleme | √ | √ | √ |
| Arayüz | RS-232 , RS-485 | RS-232 , RS-485 | RS-232 , RS-485 |
| İletişim hızı | 4800, 9600, 19.2K, 38.4K, 57.6K, 115.2K, varsayılan 9600 - SCPI ve Modbus-RTU | 1200, 2400, 4800, 9600, 19.2K, 38.4K, 57.6K, 115.2K, varsayılan 9600 - SCPI ve Modbus-RTU | 4800, 9600, 19.2K, 38.4K, 57.6K, 115.2K, varsayılan 9600 - SCPI ve Modbus-RTU |
| Giriş terminali empedansı | 300KΩ | 1MΩ | 300KΩ |
| Genel Özellikler | |||
| Güç | AC 110/220V, 50Hz/60Hz | AC 110/220V, 50Hz/60Hz | AC 110/220V, 50Hz/60Hz |
| Ekran | VA kod 5 haneli, dört satırlı | VA kod 5 haneli, dört satırlı | VA kod 5 haneli, dört satırlı |
| Ürün net ağırlığı | 3.3kg | 3.2kg | 3.2kg |
| Ürün boyutu | 214mm x 88mm x 340mm | 214mm x 88mm x 340mm | 214mm x 88mm x 340mm |
| Standart aksesuarlar | Güç kablosu , RS-232 kablo | Güç kablosu, RS-232 kablo | Güç kablosu, RS-232 kablo |
