Öne Çıkan Özellikler

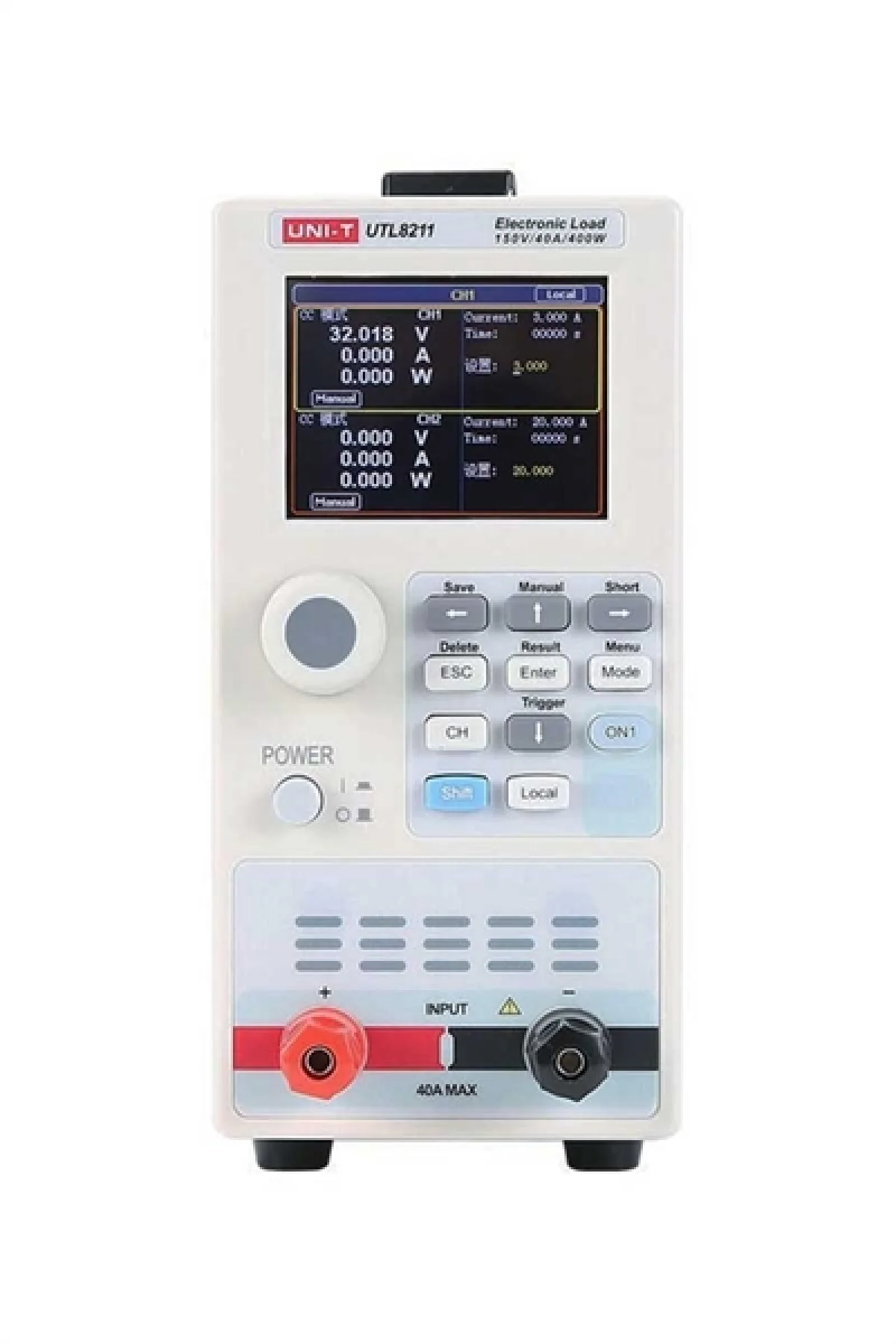

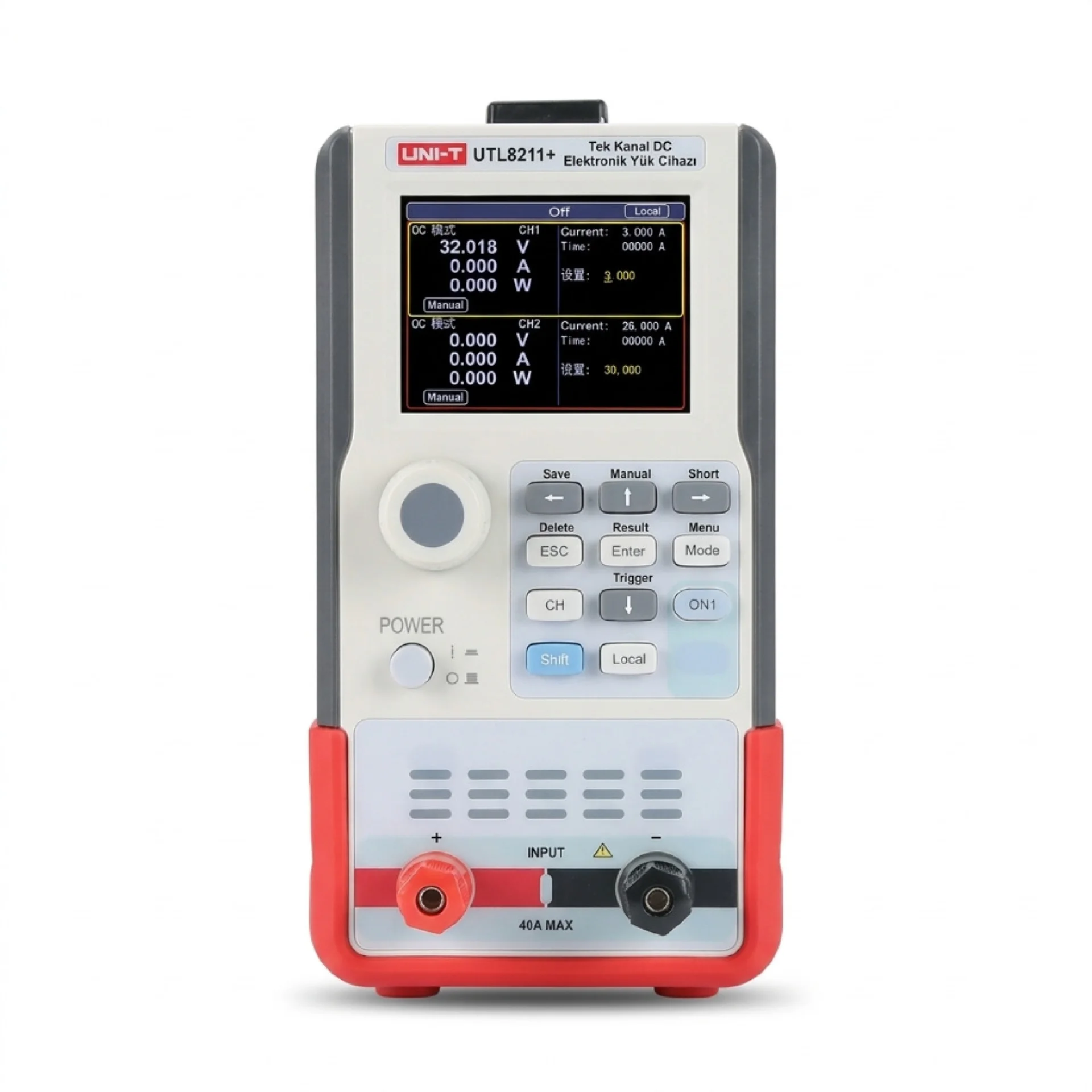

UTL8211+ Tek Kanal DC Elektronik Yük Cihazı Özellikleri
● 2.8" 24 bit gerçek renkli LCD
● Maksimum güç 400W, maksimum akım 40A maksimum voltaj 150V
● 4.8MHz senkron akım ve gerilim ADC örneklemesi
● Tek kanal 400W
● Ölçüm çözünürlüğü 1mV/1mA'ya kadar
● Dört mod CC/CV/CR/CP
● Dinamik akım testi 5kHz'e kadar
● Düşen ve çıkan akım ayarı
● Analog kısa devre analog işlevi
● Çok modlu pil deşarjı
● Liste modu otomatik testi ve hızlı boşaltmayı destekler
● Aşırı gerilim, düşük voltaj, aşırı akım, aşırı güç, aşırı ısınma
koruması ve ters bağlantı uyarısı
● Akıllı fan sistemi
● Güç kesme hafızası
● Standart RS232 bağlantı noktası (RS485 opsiyonel)
● Standart SCPI protokolü
● Uzaktan kumanda ve monitör için uyumlu bilgisayar yazılımı
Teknik Özellikler
| Özellikler | UTL8211+ | UTL8212+ |
| Ekran | LCD | LCD |
| Nominal değer 0 - 40℃ | 0-150V giriş voltaj 0-40A giriş akımı 400W giriş gücü 2.0V - 40A minimum çalışma volatjı | 0-150V giriş voltajı 0-20A (Tek grup kanalı) giriş akımı 200W x 2 giriş gücü 2.0V - 20A minimum çalışma volatjı |
| CV (Sabit gerilim) Mod | Kademe 0 - 150V Çözünürlük 1mV Hassasiyet ± (0.05%+0.1%FS) | Kademe 0 - 150V Çözünürlük 1mV Hassasiyet ± (0.05%+0.1%FS) |
| CC (Sabit akım) Mod | Kademe 0 - 4A / 0 - 40A Çözünürlük 1mA / 10mA Hassasiyet ± (0.1%+0.1%FS) | Kademe 0 - 2A / 0 - 20A Çözünürlük 1mA / 10mA Hassasiyet ± (0.1%+0.1%FS) |
| CR (Sabit direnç) Mod | Kademe 0.05Ω - 7.5KΩ Çözünürlük 12bit Hassasiyet ± (0.3%Vin/Rset+0.2%IF.S) | Kademe 0.05Ω - 7.5KΩ Çözünürlük 12bit Hassasiyet ± (0.3%Vin/Rset+0.2%IF.S) |
| CP (Sabit güç) Mod | Kademe 400W Çözünürlük 10mW Hassasiyet ± (0.1%+0.5%FS) | Kademe 400W Çözünürlük 10mW Hassasiyet ± (0.1%+0.5%FS) |
| Dinamik mod | T1&T2 100μS~50S/Res:100μS Yükselen/düşen eğim 0.08A/mS~0.4A/μS Minimum yükselme zamanı 100us | T1&T2 100μS~50S/Res:100μS Yükselen/düşen eğim 0.08A/mS~0.4A/μS Minimum yükselme zamanı 100us |
| Tekrar okuma voltajı | Kademe 0 - 15V / 0 - 150V Çözünürlük 1mV / 10mV Hassasiyet ± (0.1%+0.1%FS) | Kademe 0 - 15V / 0 - 150V Çözünürlük 1mV / 10mV Hassasiyet ± (0.1%+0.1%FS) |
| Tekrar okuma akımı | Kademe 0 - 4A / 0 - 40A Çözünürlük 1mA / 10mA Hassasiyet ± (0.1%+0.1%FS) | Kademe 0 - 2A / 0 - 20A Çözünürlük 1mA / 10mA Hassasiyet ± (0.1%+0.1%FS) |
| Tekrar okuma gücü | Kademe 400W Çözünürlük 10mW Hassasiyet ± (0.1%+0.5%FS) | Kademe 400W Çözünürlük 10mW Hassasiyet ± (0.1%+0.5%FS) |
| Aşırı güç koruması | Gecikme koruması, anında koruma | Gecikme koruması, anında koruma |
| Aşırı akım koruması | Gecikme koruması, anında koruma | Gecikme koruması, anında koruma |
| Aşırı gerilim koruması | Gecikme koruması, anında koruma | Gecikme koruması, anında koruma |
| Aşırı sıcaklık koruması | ≥85℃ | ≥85℃ |
| Kısa devre | √ | √ |
| Dalgalanma ekranı | √ | √ |
| Giriş terminali empedansı | 300KΩ | 300KΩ |
| Sigorta cinsi | 0.5A (110V)/0.25A (220V) | 0.5A (110V)/0.25A (220V) |
| Haberleşme arayüzü | RS-232 | RS-232 |
| Protokol | SCPI | SCPI |
| Veri toplama yazılımı | √ | √ |
| Genel Özellikler | ||
| Güç | AC 110/220V ±10%, 50Hz/60Hz | AC 110/220V ±10%, 50Hz/60Hz |
| Ekran | LCD | LCD |
| Ürün net ağırlığı | 3.42kg | 3.59kg |
| Ürün boyutu | 88mm x 174mm x 230mm | 88mm x 174mm x 230mm |
| Standart aksesuarlar | Güç kablosu, sigorta (2 adet) | Güç kablosu, sigorta (2 adet) |
