Öne Çıkan Özellikler

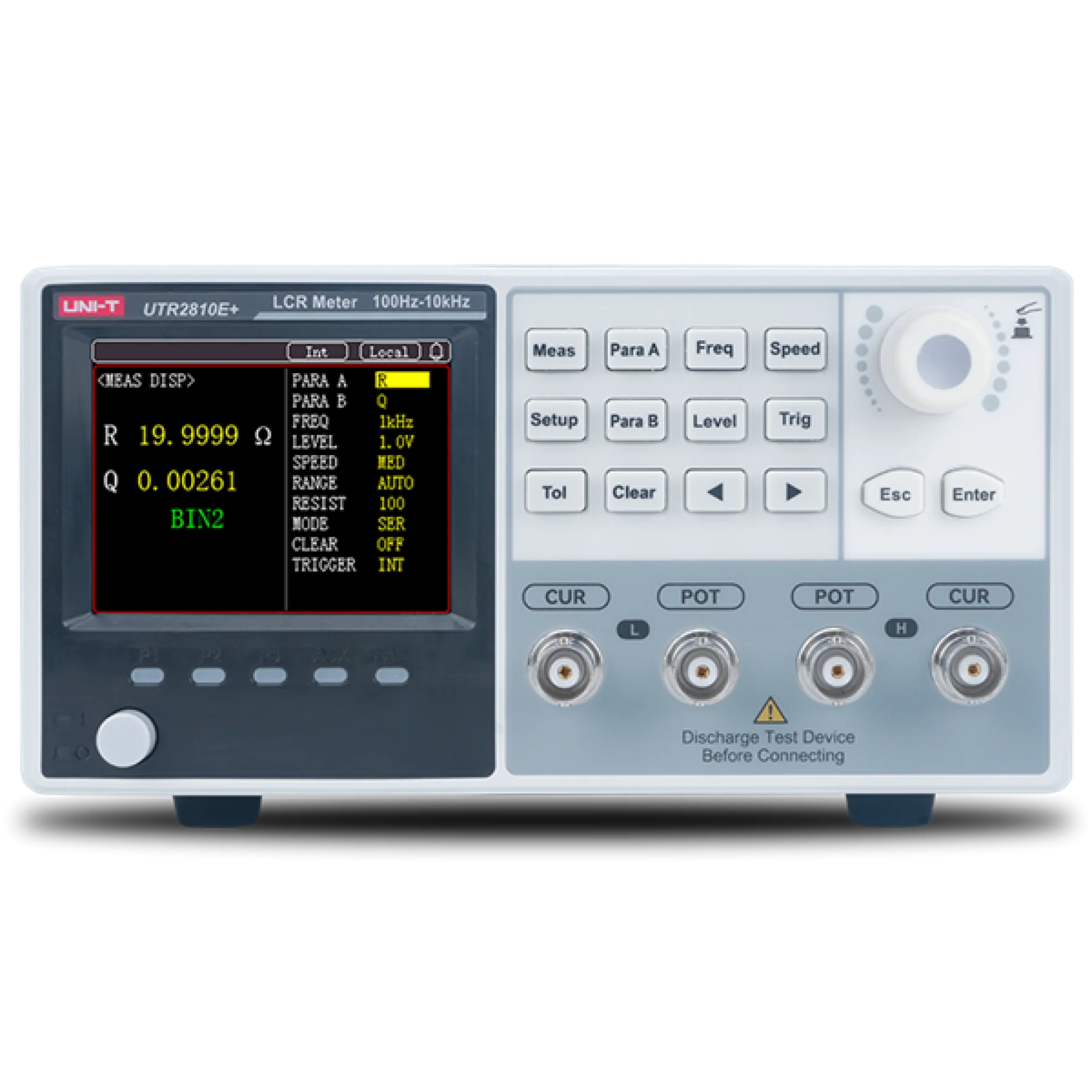

UTR2810E+ Masa Tipi LCR Metre Özellikleri
● 2,8" TFT ekraan (320x240 Piksel)
● Çoklu ölçüm frakansı: 100Hz, 120Hz, 1kHz, 10kHz Hassasiyet: 0.02%
● Ölçüm Hassasiyet: %0.1
● Ana ve yardımcı parametreler toplamda 42 kombinasyonla serbestçe
eşleştirilebilir
● Test hızı: Yavaş / orta / hızlı
● En hızlı test hızı 33 kez / sn.
● 0.00001uH - 9.99999kH bobin ölçümü
● 0.00001pF - 999.999mF kapasite ölçümü
● 0.00001Ω - 99.9999MΩ direnç ölçümü
● Otomatik LCR seçimi
Teknik Özellikler
| Teknik Özellikler | UTR2810E+ |
| Test frekansı | 100Hz, 120Hz, 1kHz, 10kHz |
| Test frekansı hassasiyeti | 0.02% |
| AC seviyesi | 0.1Vrms, 0.3Vrms, 1Vrms |
| AC seviyesi hassasiyeti | ±10%x değer belirle |
| AC kaynağının iç direnci | 30Ω/100Ω |
| AC kaynağının iç direnc hassasiyeti | ±5% |
| Ölçüm parametreleri | Birincil: Cp, Cs, Lp, Ls, Z, R, G, Y İkincil: D, Q, X, B, Rp, 0r, 0d |
| Otomatik LCR seçimi | √ |
| Test hızı | Hızlı: 30msn., orta: 170msn.), yavaş (350msn.) |
| Ekran kademesi | R, X, IZI: 0.00001Ω - 99.9999MΩ G, B, IYI: 0.0000luS - 999.999S L: 0.0000luH - 9.99999kH C: 0.000lpF - 999.999mF D: 0.00001- 9.99999 Q: 0.00001-99999.9 0d: -179.999°-179.999° 0r: -3.14159- 3.14159 |
| Dikey çözünürlük | C: 0.1% (1+Cx/Cmax+Cmin/Cx )(1+Dx) (1+ ks+kv+kf ) ke L: 0.1%(1+ Lx/Lmax+Lmin/Lx )(1+1/Qx) (1+ks+kv+kf ) ke Z: 0.1%(1+Zx/Zmax+ Zmin/Zx )(1+ks+kv+kf ) ke R: 0.1%(1+ Rx/Rmax+Rmin/Rx )(1+Qx) (1+ks+kv+kf) ke D: 0.0010(1+Zx/Zmax+ Zmin/Zx )(1+Dx+Dx2) (1+ks+kv+kf ) ke Q: 0.0015(1+Zx/Zmax+ Zmin/Zx )(Qx+1/Qx) (1+ks+kv+kf )ke |
| Test sonu yapılandırması | Açık devre, kısa devre |
| Eşdeğer mod | Seri / Paralel |
| Kademe modu | Ekran tutma / otomatik |
| Tetikleme modu | Dahili, manuel, harici, bus |
| Matematiksel işlem | Direk okuma, ABS, % |
| Karşılaştırıcı | Para A4 sıralama, BIN1 - BIN3, NG, Para B2 sıralama, AUX, NG, ön panel LCD |
| Arayüz | RS232, Handler |
| Üst bilgisayar işlevi | Üst bilgisayarın istatistiksel analizi |
| Genel Özellikler | |
| Güç | 110V/220V 50/60HZ 20W-30W |
| Ekran | 2,8” TFT ekran (320x240 Piksel) |
| Ürün ağırlığı | 2,15 kg |
| Ürün boyutu | 88mm x 174mm x 267mm |
| Aksesuarlar | Kısa devre bordu, Kelvin prob, klips seti, RS-232 haberleşme kablosu, güç kablosu, 4-telli test kutusu ve 2 adet 0,25A sigorta |
