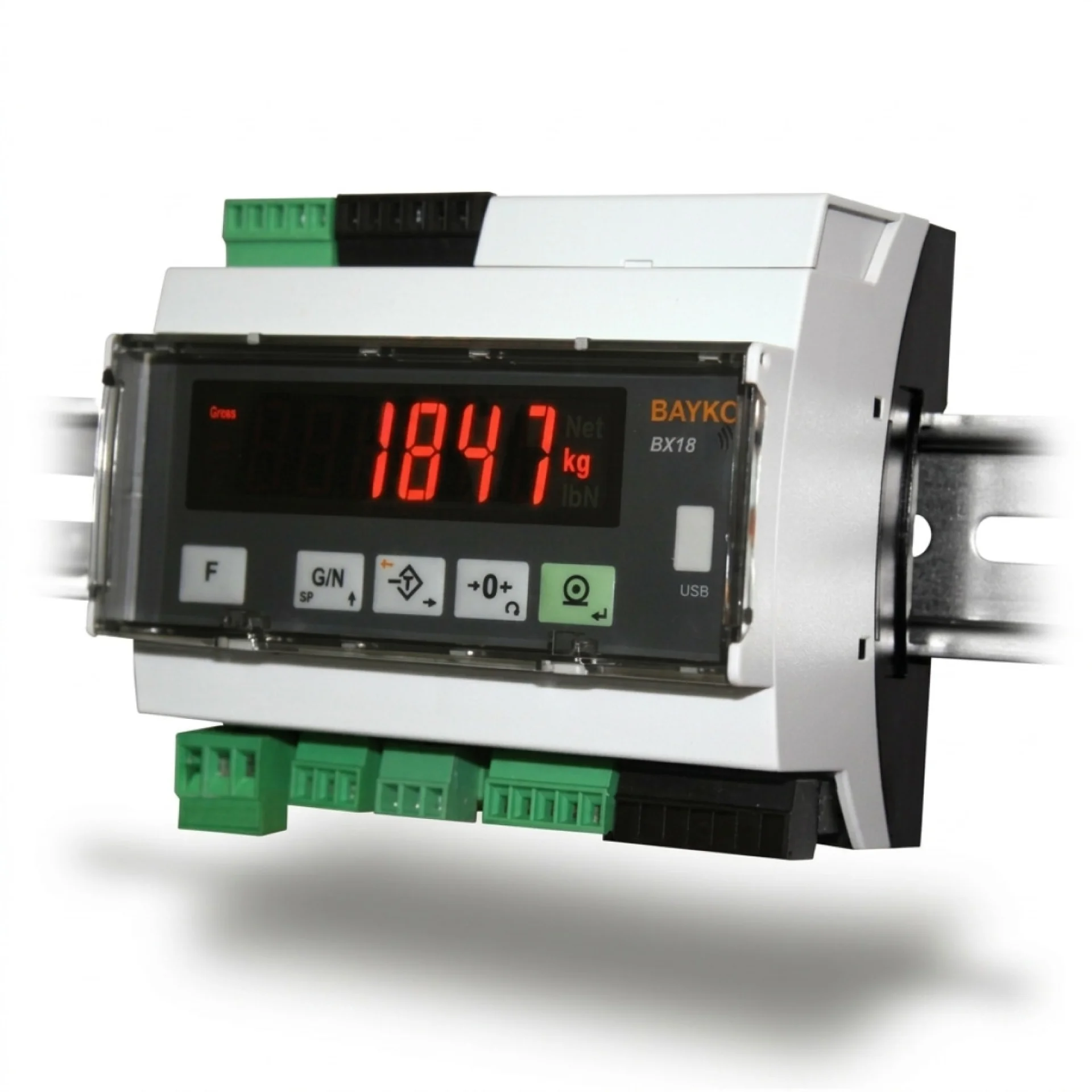

BX18 Ray Tipi Tartım Kontrolörü
Özellikleri -14 mm LED gösterge -Çevrim hızı, 1600 ölçüm sn’e kadar -Etalon ağırlıklarla: Tuşlar yada PC...Ürün Açıklaması
Özellikleri
-14 mm LED gösterge
-Çevrim hızı, 1600 ölçüm sn’e
kadar
-Etalon ağırlıklarla: Tuşlar yada
PC yazılım ile seri port üzerinden
INDFACE yazılım.
-eCal: Etalon ağırlık kullanmadan
elektronik kalibrasyon
-sCal: Dolu tanklarda kalibrasyon
Standart bağlantıları
-RS- 232C seri port
-RS- 485 seri port
-Modbus RTU
-Analog çıkış
-0-20mA, 4-20Ma, 0-5 mA, 0-10 VDC
-Dijital giriş-çıkışlar; 4 x giriş ve
6 x çıkış
Teknik Özellikler
BAYKON BX18 DIN tipi, raya montajlı şekilde kullanmak üzere dizayn edilmiştir. LED göstergeli bir proses göstergesidir. RS232/ RS-485/485 ModBUS RTU seri data, programlanabilen 4-20 mA, 0-20 mA, 0-5 VDC yada 0-10 VDC analog çıkış ve programlanabilen 4 girişle beraber 6 röle kontak çıkışı standart olup, PLC/DCS yada PC niz ile entegrasyonda güçlü seçenekler sunar.
Her ortamda uzaktan rahatça okunabilen 14 mm LED göstergesi yanında, ray tipi yapısı ve küçük boyutları ile kontrol panelinizde ergonomik ve güvenli çalışma ortamı sağlar.
Saniyede 1600 çevrim hızı ve 1.000.000 gösterge hassasiyeti ile tuşlardan veya PC/PLC üzerinden programlanabilmesi, test yüksüz kalibrasyon (e-cal) diğer önemli üstünlükleridir.
| Doğrusallık | % 0.0015 FS |
| Sıcaklık katsayısı | 2 ppm/°C |
| Gösterge | 6 dijit, 7 segment, kırmızı LED, 14 mm yükseklik |
| Durum göstergeleri | Brüt, net, kararlı, sıfır, birim (kg, g, t, lb, klb, N, Kn) |
| Tuş takımı | 5 tuş (fonksiyon, GN, dara/açık, sıfır, çıktı alma) |
| Tuş kilidi | İzinsiz girişlere karşı engelleme |
| Tip (A/D Dönüştürücü) | 24 bit Delta - Sigma ADC |
| Çevrim hızı (A/D Dönüştürücü) | 1600 ölçüm/sn‘e kadar |
| Minumum giriş gerilimi (A/D Dönüştürücü) | 0,1 μV / taksimat |
| Giriş gerilim bölgesi (A/D Dönüştürücü) | 0 mV‘e + 18 mV (tek yön); -18mV‘e + 18mV (çift yön) |
| Çözünürlük (A/D Dönüştürücü) | İç; 16.000.000; gösterge 999.999 ‘a kadar |
| Tip (D/A Dönüştürücü) | 16 bit D/A dönüştürücü |
| Max. kablo uzunluğu (D/A Dönüştürücü) | 300 m |
| Max. yük direnci (D/A Dönüştürücü) | 500 Ω |
| Kalibrasyon | Etalon ağırlıklarla: Tuşlar yada PC yazılım ile seri port üzerinden INDFACE yazılım. eCal: Etalon ağırlık kullanmadan elektronik kalibrasyon sCal: Dolu tanklarda kalibrasyon |
| Dijital filtre | 10 adımda ayarlanabilir dijital filtre |
| Tartım fonksiyonları | Dara, sıfırlama, otomatik sıfır takibi, hareket dedektörü, açılışta sıfırlama |
| Diğer fonksiyonlar | Etiket numarası, brüt, dara gösterimi |
| Dijital çıkışlar | 6 adet role için kontak çıkış |
| Dijital girişler | 4 adet sıfırlama, dara alma, silme, tutma, yazdırma olarak programlanabilir giriş |
| RS-232C | 1200 ile 115200 baud arası programlanabilir. Sürekli,data yazıcı, BSI (Baykon Seri Arayüz) protokol, BAYKON cihazlar için harici gösterge çıkışı ve dijital transmitter gösterge girişi |
| RS-485 | 1200 ile 115200 baud arası programlanabilir Tek hat üzerinde 31 adede kadar bağlantı |
| Modbus RTU | RS-485 üzerinden 1200 ile 115200 baud arası programlanabilir Tek hat üzerinde 31 adede kadar bağlantı |
| Analog | 4-20 mA, 0-20 mA, 0-5 VDC yada 0-10 VDC ile programlanabilir. |
| Besleme | 5 VDC, maks. 100 mA |
| Yük hücresi adedi | 6 adet 350 Ω yada 18 adet 1100 Ω |
| Bağlantı | 4’lü yada 6’lı kablo bağlantı. Kablo uzunluğu 274 m /mm² için 6 telli bağlantı |
| Çalışma sıcaklığı | - 10 °C to +40 °C; 85% bağıl nem |
| Kutu | Polikarbonat, standart DIN raya montaj, IP20 89,7 mm x 107,6 mm x 62,2 mm |
| Güç kaynağı | 12 – 28 VDC, Maks. 0.2 A |
