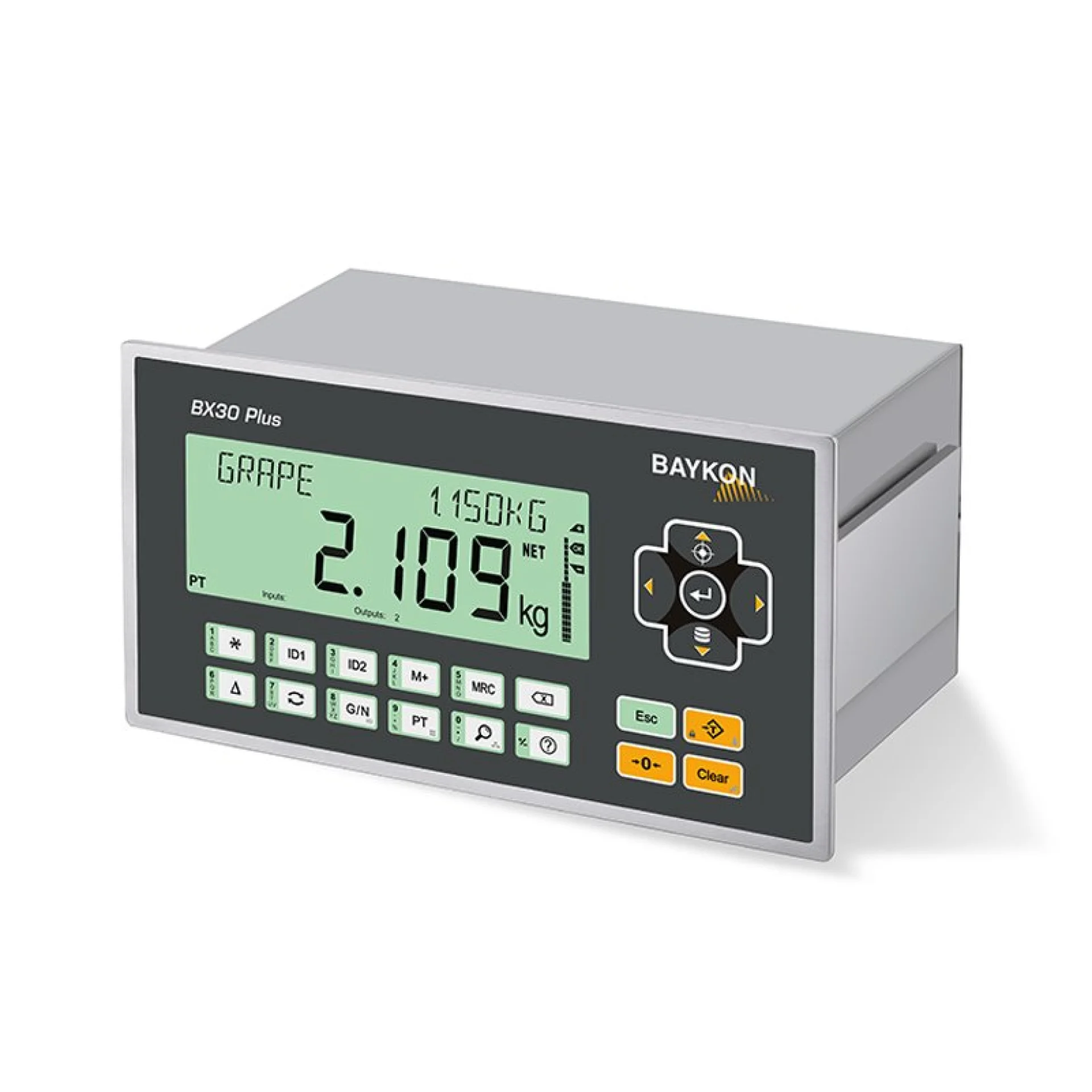

BX30 PLUS / BX30D PLUS TARTIM GÖSTERGESİ
Önemli Üstünlükleri • Islak, hijyenik ve zorlu sahalar için IP67 koruma sınıfında paslanmaz...Ürün Açıklaması
Önemli Üstünlükleri
• Islak, hijyenik ve zorlu sahalar için IP67 koruma
sınıfında paslanmaz çelik ön panel
• Renk değiștiren gösterge, SmartAPP, 16 dijit
alfanümerik bilgi satırı
• Programlanabilen 3 tuş
Yüksek Teknoloji & Performans
• 300 000‘a kadar gösterge çözünürlüğü
• Yüksek hız; 1600 çevrim/sn'ye kadar
• Uygulamalara özel SmartBar
• Gösterge renk değișimi ile yönlendirme
• Yüksek kapasiteli tanklar için eCAL elektronik
kalibrasyon, yüklü tanklar için boşaltmaksızın
kalibrasyon ayarı
Tipik Uygulamalar
• Tartım ve veri toplama, müșteriye özel barkodlu
etiketleme
• Sınıflandırma, ağırlık kontrolü, dolum ve tepe tutma
• Güçlü filtre algoritmasıyla canlı hayvan tartımı ve
dinamik tartım
500 Kayıt Hafızalı 4 Farklı Bellek
• 2 adet ID1 & ID2 bilgisi, ön tanımlı dara için
nümerik
dara, Ağırlık kontrolü ve sınıflandırma için
nominal
ağırlık ve sınır değerleri
• Bellekleri birbirine ilişkilendirme olanağ
Sistem Entegrasyonu
• Optik izole RS232C, RS485, RS422
• Mikro USB port
• Ethernet TCP/IP
• Profibus, Profinet, CANopen, EtherNet/IP,
EtherCAT,
CC-Link, Powerlink, Modbus RTU/TCP,
Analog çıkış ile
Dijital I/O varyasyonları
Teknik Özellikler
BX30 Plus & BX30D Plus ıslak, hijyenik ve zorlu endüstriyel ortamlar için tasarlanmış, hassas ve çok fonksiyonlu bir tartım göstergesidir.
Tartım, etiketleme, ağırlık kontrolü, sınıflandırma, otomatik dolum, tepe tutucu ve dinamik tartım uygulamaları, BX30 Plus & BX30D Plus Plus terminalinin standart çalışma modlarıdır. Uygulamalara göre programlanabilen 3 adet tuş sayesinde pratik, hızlı ve hatasız çalışma imkanı sağlar. Her biri 500 kayıt hafızalı 4 farklı belleği vardır; ID1, ID2, nümerik dara, ürüne ait sınır değerler. Ürün seçildiğinde, ürüne ait diğer bellek kayıtlarının da otomatik olarak atanması programlanabilir.
BX30 Plus & BX30D Plus göstergesi, eCAL ( elektronik kalibrasyon ) ve yüklü tankların kalibrasyon ayarlarının düzeltilmesi gibi çok önemli gelişmiş seçenekleri bulunmaktadır. RS232C, RS485, RS422, USB ve Ethernet TCP/IP haberleșme portları standart olup, her tip PLC/Scada haberleșmesi için Analog çıkıș, EtherNet/IP, Profibus, Profinet, Modbus RTU, Modbus TCP, CANopen, EtherCAT, CC-Link, Powerlink ve 4 optik izole girișli, 5 röle kontağı çıkıșlı Dijital I/O
| Model | BX30 PLUS | BX30D PLUS |
| Hassasiyet sınıfı ve AB tip onayı | OIML sınıf III, tek bölgeli, çok bölgeli yada çok bölüntülü | |
| Gösterge | Geni açılı, çok renkli arka ışıklı LCD gösterge, 22 mm boyunda 6 nümerik dijit ve 8 mm boyunda 16 alfanümerik dijitli bilgi satırı |
|
| Gösterge Çözünürlüğü | 300 000'a kadar | Aşağıdaki dijital yük hücresi modellerinin teknik özelliklerini referans alınız. Baykon BS063SD, BR200SD, BR030 / 32SD & Flintec RC3D |
| A/D çevirici | 24 bit Delta-Sigma ADC, 1600 çevrim/sn'ye kadar | |
| Minimum giriş hassasiyeti | 0.4 μV/e ( legal metrology ), 0.05 μV/d ( industrial ) | |
| Analog giriş aralığı | -5 mV to +19 mV | |
| İç sayıcı | 16 000 000’e kadar | |
| Kalibrasyon | Test yük ile standart kalibrasyon, eCAL ( yüksüz kalibrasyon ) ve boşaltılamayan tanklarda kalibrasyon ayarı | |
| Dijital filtre | 5 adımlı ayarlanabilir adaptif filtre ve 5 programlanabilir dijital dinamik filtre | |
| Fonksiyonlar | 2x ID bilgisi, tartım no, tarih & saat, toplam gösterimi 2 x ID başlık girişi(müşteri, malzeme, kalite, renk, vb. gibi) | |
| Standart uygulamalar | Etiketleme, ağırlık kontrolü, sınıflandırma, otomatik dolum tepe tutucu, seri tartımların toplamını alma, canlı hayvan tartımı | |
| Hafıza | Her biri 500 kayıt hafızalı 4 farklı bellek; ID1, ID2, nümerik dara, sınıflandırma ve ağırlık kontrolü için ve ürüne ait sınır değerleri | |
| SD kart | Farklı uygulamalar için SD kart yuvası | |
| Programlanabilen tuşlar | 3 fonksiyon tuşu | |
| Dijital girişler | Optik izole 4 giriş , sıfırlama, dara alma, yazdırma Fieldbus kontrollü uzak giri olarak programlanabilir. Girişler, ağırlık kontrolü, dolum, sınıflandırma, tepe tutu u fonksiyonlar için otomatik olarak ayarlanır |
|
| Dijital çıkışlar | Röle kontağı çıkışlar, kesme çıkışı yada Fieldbus kontrollü uzaktan çıkış olarak programlanabilir | |
| Haberleşme | Optik izole RS232C, RS422, RS485, USB ve Ethernet TCP/IP | |
| Analog çıkış | 0-10V, 0-5V, 0-20mA, 4-20mA | |
| Fieldbus çeşitleri | Profibus, Profinet, CANopen, Modbus TCP, Ethernet TCP/IP, EtherNet/IP, EtherCAT, CC-Link, Powerlink | |
| Terazi opsiyonları | Alibi hafıza, Modbus RTU/TCP | |
| Yük hücresi sayısı | 8 adet 350 ohm yük hücresi yada 27 adet 1200 ohm yük hücresi | RS485, BLDC Protokol Maks. Kablo uzunlugu 300 m. |
| Yük hücresi bağlantısı | 4 veya 6 damarlı kablo bağlantısı, kablo boyu: 6 damarlı kablo için maksimum 1000 m/mm² |
|
| Çalışma sıcaklığı | -15°C ~ +55°C ( Operasyonel ), -10°C ~ +40°C ( Yasal metroloji ) | |
| Nem | Maksimum % 90 yogu masız bagıl nem, yasal metroloji maksimum. %80 | |
| Alibi bellek | 99 999 tartım kayıt kapasitesi | |
| Kutu ve koruma sınıfı | Paslanmaz çelik ön panel, alüminyum gövde, IP67 koruma sınıfı | |
| Besleme | 12 - 28 VDC | |
| Ölçüler ( Y x G x D ) | 108 x 205 x 112,5 mm, Panel montaj kesme ölçüsü ( Y x G ): 92 x 186 mm | |
| Brüt ağırlık | 1,75 kg | |
