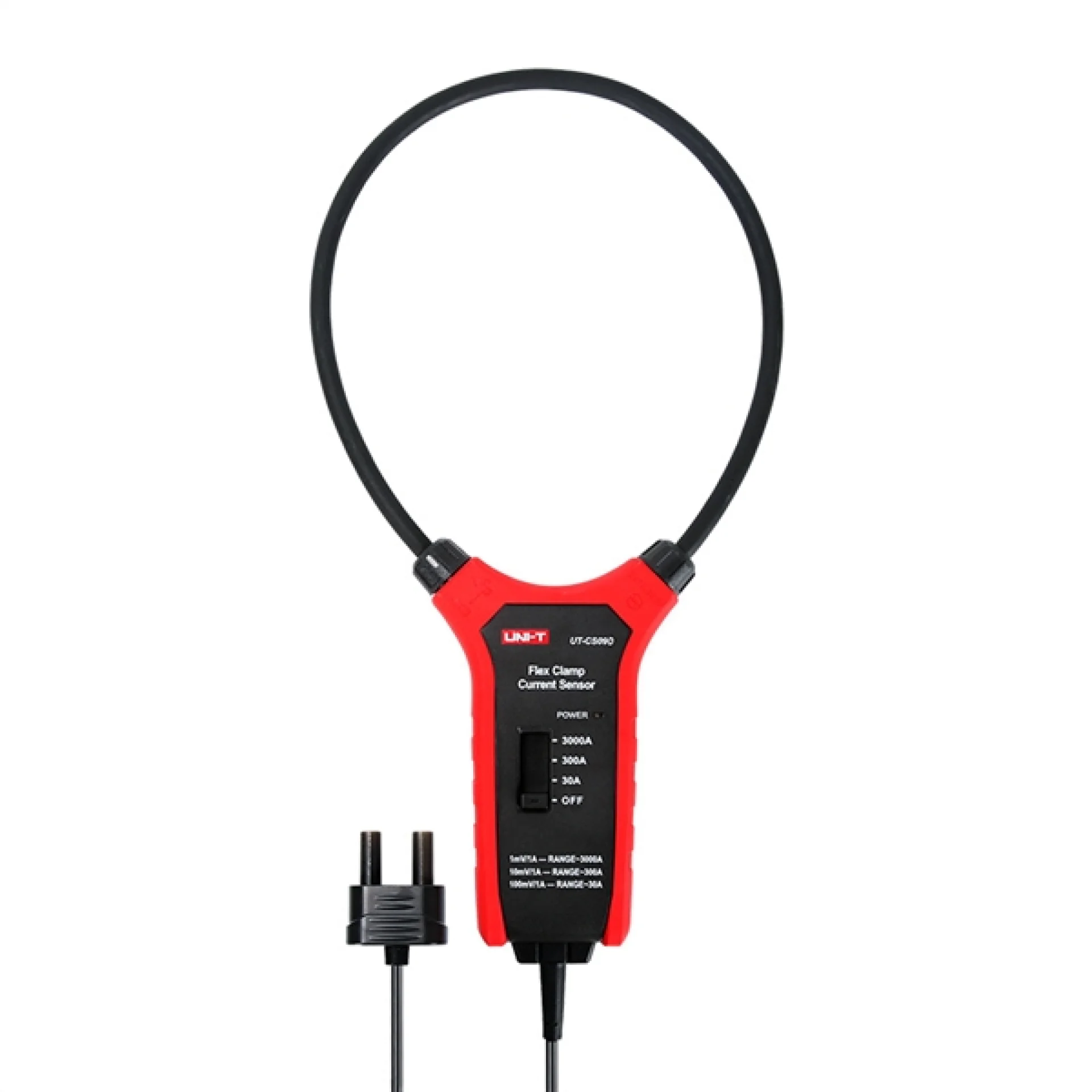

UNI-T UT-CS09D 3000A AC Flex Akım Pensi

Öne Çıkanlar

Temel Teknik Özellikler

1.5A'den 3000A'e kadar geniş AC akım ölçüm kapasitesi
3 kademeli esnek akım skalası: 30A / 300A / 3000A
45.7 cm (18 inç) esnek bobin yapısı ile dar ve karmaşık panolarda kolay montaj
UT206B ve UT208B pensampermetrelerle tam entegrasyon ve doğrudan ekranda akım okuma
Endüstriyel saha şartlarına uygun 1 metre düşme dayanımı
CAT IV 600V yüksek elektriksel güvenlik standardı
CE, UKCA ve cETLus uluslararası kalite ve güvenlik onayları
Standart BNC adaptörü ile genel multimetre ve osiloskop uyumluluğu

1. Elektriksel Veriler

Parametre	Değer
AC Akım Kademeleri	30A / 300A / 3000A
Ölçüm Aralığı	1.5A ~ 3000A AC
Frekans Tepkisi	45Hz ~ 500Hz
Güvenlik Kategorisi	CAT IV 600V
Güç Kaynağı	3 x 1.5V AAA Pil (R03)
Düşük Pil Uyarısı	Yaklaşık 3.3V

2. Performans Verileri

Parametre	Değer
Uyumlu Cihazlar	UT206B / UT208B (Doğrudan okuma destekli)
Darbe Dayanımı	1 metre düşme testi onaylı
Çalışma Sıcaklığı	0°C ~ +50°C
Depolama Sıcaklığı	-20°C ~ +60°C
Depolama Bağıl Nemi	≤ %80 RH
Sertifikasyonlar	CE, UKCA, cETLus

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Sensör Tipi	Esnek Rogowski Bobini (Flex Clamp)
Flex Pens Uzunluğu	45,7 cm (18 inç)
Bağlantı Tipi	Sağlam kilit mekanizmalı BNC / Özel Terminal
Ağırlık	260 g (Piller dahil yaklaşık)

4. Boyutlar

Parametre	Değer
Gövde Boyutları (Y x G x D)	267 mm x 119.4 mm x 34 mm
Kablo / Sensör Çapı Erişimi	Geniş baralar ve çoklu kablo demetleri için optimize edilmiş 18 inç döngü boyutu

UNI-T UT-CS09D, klasik rijit çeneli pensampermetrelerin erişemediği dar, yoğun kablolu veya kalın bara geçişlerinin bulunduğu elektrik panolarında ölçüm yapmayı pratik hale getiren Rogowski bobini tabanlı esnek bir sensör tasarımına sahiptir. 18 inçlik bükülebilir yapısı, iletkenleri ayırmaya veya sistemi devre dışı bırakmaya gerek kalmadan kablo demetlerinin etrafından rahatça dolaştırılabilir. Ergonomik gövdesi, sağlam kilit/bağlantı terminali ve 1 metre düşme dayanımı ile ağır saha şartlarında güvenli bir çalışma ortamı sağlar. Ayrıca düşük pil göstergesi ve enerji verimliliği sayesinde uzun süreli saha denetimlerinde kesintisiz ölçüm konforu sunar.

Ağır Sanayi ve Enerji Dağıtım Panoları: Yüksek akım taşıyan ana bara hatlarında ve trafo çıkışlarında temas olmadan 3000A'e kadar akım izleme.
Bina ve Tesis Yönetimi: Yoğun kablo tepsileri ve dar şaftlarda kabloları zorlamadan enerji tüketim ölçümleri.
Motor Kontrol Merkezleri (MCC): Yüksek güçlü AC motorların kalkış ve işletme akımlarının analizi.
Yenilenebilir Enerji Santralleri: Rüzgar türbinleri ve büyük ölçekli güneş enerjisi santrali invertör çıkışlarının denetimi.
Periyodik Bakım ve Arıza Teşhisi: Tesis içi harmonik ve yük dengesizliklerinin UT206B/UT208B veya harici ölçüm cihazları ile kaydedilmesi.

Ürün kodunda yer alan 'UT', UNI-T markasının tescilli test ve ölçüm aletleri serisini ifade eder. 'CS' kısaltması 'Current Sensor' (Akım Sensörü / Flex Pensi) anlamına gelmekte olup, cihazın harici bir algılayıcı prob olduğunu belirtir. '09' model ailesinin esnek sensör mimarisini, 'D' harfi ise dijital serilerle (özellikle UT200 serisi profesyonel pensampermetrelerle) optimize edilmiş doğrudan okuma ve gelişmiş BNC arayüz yeteneğini simgeler. '3000A' ibaresi ise ürünün tepe ölçüm kapasitesinin 3000 Amper AC olduğunu ve endüstriyel tip ağır akım şartları için tasarlandığını doğrular.
