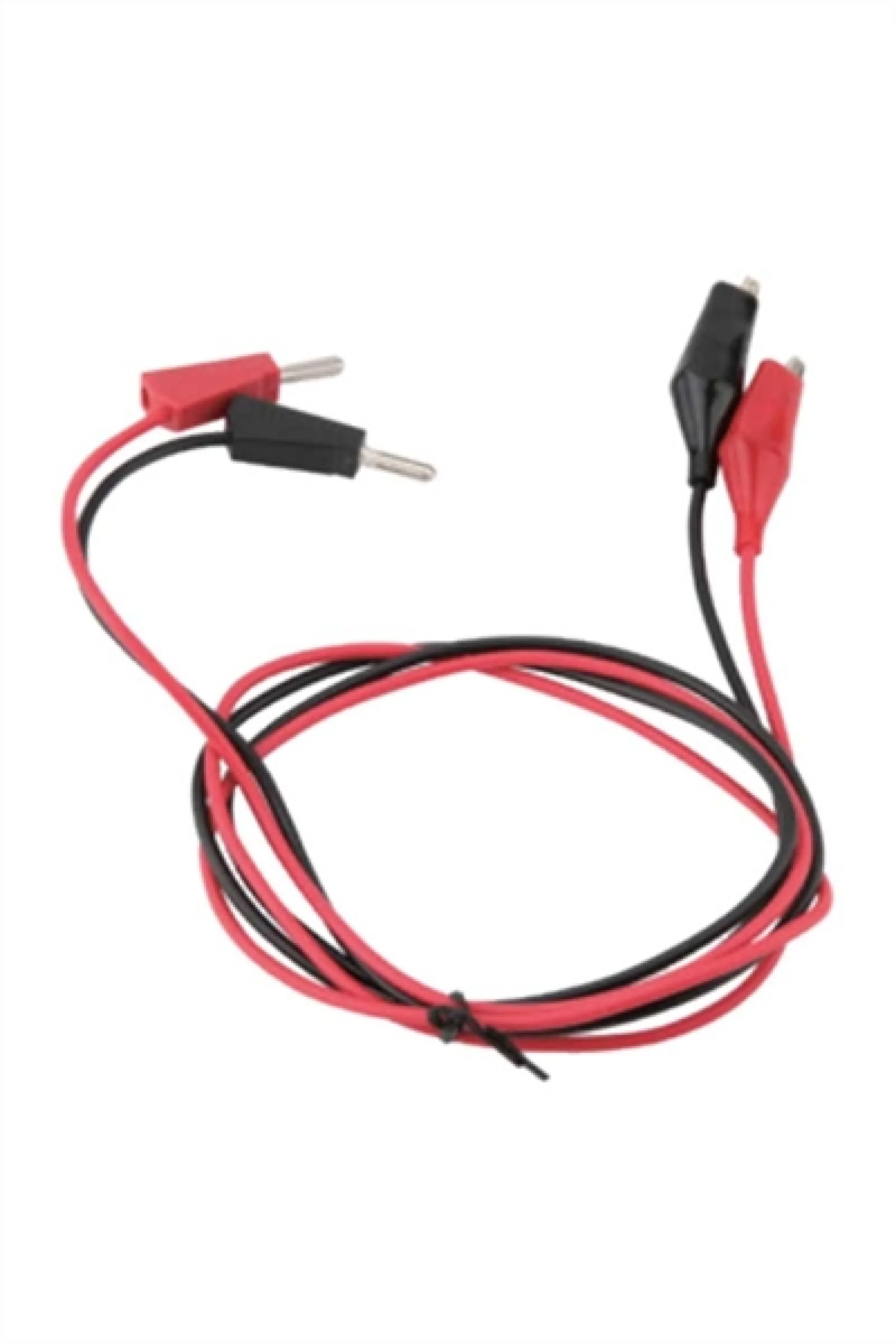

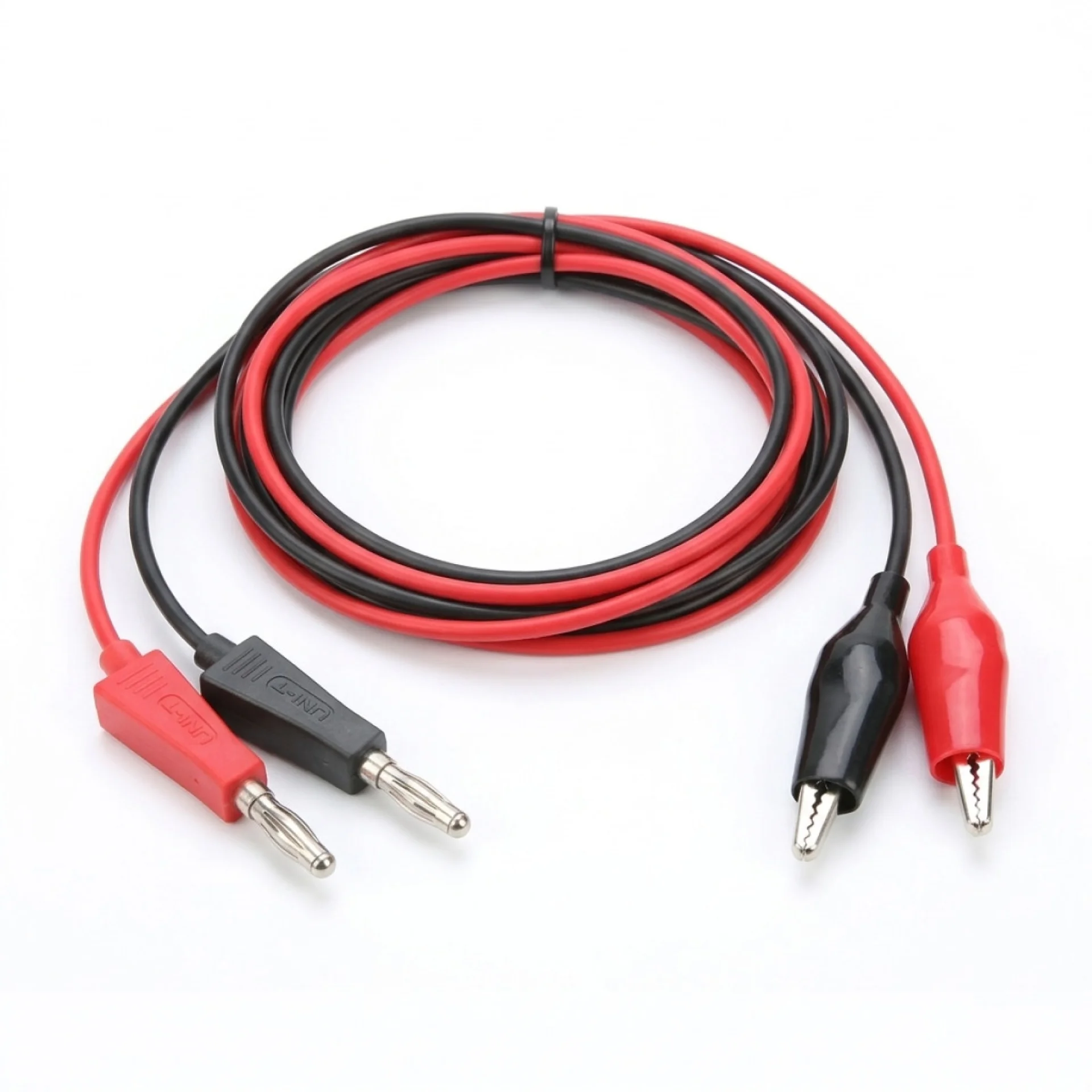

UNI-T UTE-L16C1 Güç Kaynağı Probu Seti

Öne Çıkanlar

Temel Teknik Özellikler

Laboratuvar tipi DC güç kaynakları ile tam uyumlu 4 mm standart güvenlikli banana soket yapısı.
Güçlü yay mekanizmasına sahip, tam izoleli timsah (krokodil) ağızlı test uçları.
10A'e kadar yüksek akım taşıma kapasitesi ve minimum gerilim düşümü sağlayan çok damarlı bakır iletken.
Kırmızı ve siyah olmak üzere polarite ayrımını kolaylaştıran çift renk kodlaması.
Aşınma, burulma ve kırılmalara karşı güçlendirilmiş gerilim giderici (strain relief) kablo kökleri.
CAT II 1000V / CAT III 600V yüksek güvenlik izolasyon standartlarına tam uyum.

1. Elektriksel Veriler

Parametre	Değer
Maksimum Çalışma Gerilimi	CAT II 1000V / CAT III 600V
Maksimum Akım Kapasitesi	10A (Sürekli)
Temas Direnci	≤ 0.04 Ω
İzolasyon Direnci	≥ 100 MΩ (500V DC altında)

2. Performans Verileri

Parametre	Değer
Çalışma Sıcaklık Aralığı	-10°C ile +50°C
Depolama Sıcaklığı	-20°C ile +60°C
Maksimum Nem Dayanımı	%80 RH (≤ 30°C)
Güvenlik Standardı Uyumluluğu	IEC/EN 61010-031

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
İletken Malzemesi	Yüksek İletkenlikli Oksijensiz Bakır (OFC)
Uç Kaplama Tipi	Nikel Kaplama Pirinç / Timsah Tipi Krokodil Klips
İzolasyon Kılıfı	Esnek PVC / Çift Katmanlı Koruyucu Yalıtım
Bağlantı Tipi	Standart 4 mm İzoleli Muz (Banana) Konnektör

4. Boyutlar

Parametre	Değer
Kablo Uzunluğu	Yaklaşık 1000 mm (1 Metre)
Prob Ucu Açıklığı (Krokodil)	Maksimum 10 mm
Net Ağırlık	Yaklaşık 85 g (Set olarak)

UNI-T UTE-L16C1 güç kaynağı probu seti, özellikle hassas ölçüm ve test uygulamalarında maksimum operatör güvenliği ve sinyal bütünlüğü sağlamak üzere tasarlanmıştır. Çift katmanlı yüksek esneklikli PVC kablo izolasyonu, en dar tezgah alanlarında dahi takılma ve bükülme kaynaklı iç kopmaları minimize eder. Ergonomik olarak tasarlanmış krokodil klips kılıfları, kullanıcının kayma riskini ortadan kaldırırken 4 mm'lik korumalı muz fişler, laboratuvar tipi güç kaynaklarına sıkı ve kararlı bir mekanik kilitlenme sunarak gevşek bağlantılardan kaynaklanan ark ve temas direnci problemlerini ortadan kaldırır.

Elektronik Ar-Ge ve Tasarım Laboratuvarları: Prototip kartların beslenmesi ve bileşen bazlı stres testleri.
Endüstriyel Otomasyon ve Bakım: Pano içi röle, sensör, PLC giriş modülleri ve DC beslemeli saha enstrümanlarının fonksiyonel doğrulaması.
Eğitim ve Üniversite Laboratuvarları: Elektrik-elektronik mühendisliği dersleri ve öğrenci tezgahlarında güvenli devre besleme uygulamaları.
Elektronik Üretim ve Kalite Kontrol (QC): Üretim hattından çıkan PCB ve cihazların seri test ve ilk enerji verme istasyonları.
Tüketici Elektroniği ve Güç Kaynağı Servisleri: Akıllı telefon, notebook ve güç modülleri tamir ve hata analiz tezgâhları.

Ürün kodunda yer alan 'UTE' ibaresi, UNI-T'nin 'Uni-Trend Equipment/Test Accessories' (Test Ekipmanı Aksesuarları) ürün ailesini temsil eder. 'L' harfi, prob ve kablo (Leads) kategorisini işaret ederken; '16' nümerik kodu, ürünün fiziksel kablo kesiti, iletken yapısı ve 10A seviyesindeki orta/yüksek akım iletim sınıfını belirtir. 'C1' son eki ise uç tasarımının timsah (Crocodile/Alligator) klips konfigürasyonunda olduğunu ve setin 1. revizyon tasarımını simgeler. Kod genel olarak, güç kaynağı çıkışları için optimize edilmiş, krokodil terminalli standart test ara bağlantı kablosunu tanımlamaktadır.
