Öne Çıkan Özellikler

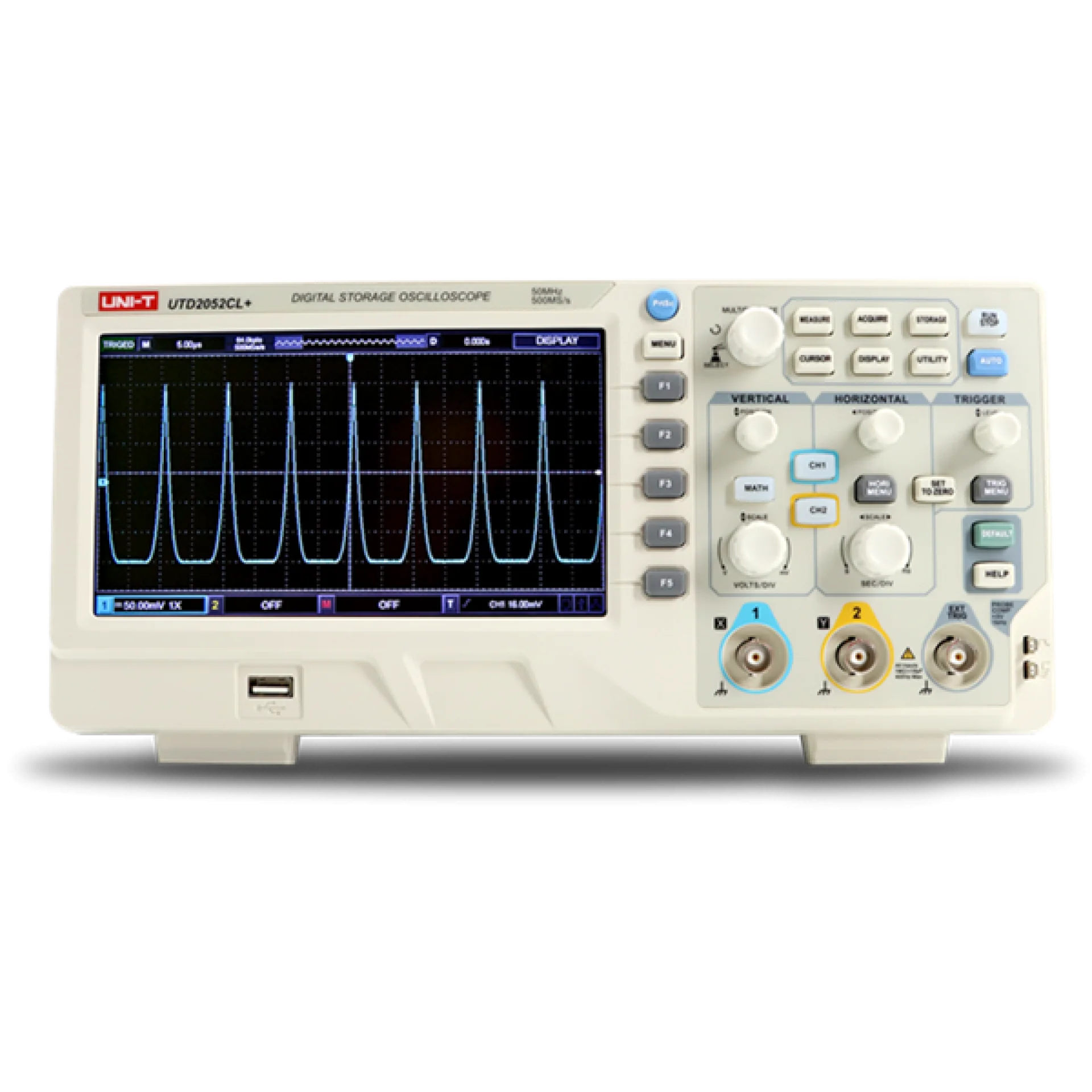

UTD2052CL+ 50MHz Çift Kanal Masa Tipi Osiloskop Özellikleri
● 500MSa/s gerçek zamanlı örneklme hızı; 2 analog kanal
● Bant genişliği: 50MHz, çift kanal
● Depolama derinliği: 64kpts
● Dalga formu yakalma oranı: 5,000wfms/s
● Otomatik ölçüm: 34 dalga formu tipi
● Tetik tipileri: Kenar, Darbe derinliği, Eğim tetikleyici,
Video tetikleyici, Alternatif tetik
● 7" WVGA (800 x 480) TFT LCD, süper geniş ekran
● Arayüz: Standart USB Host, USB, Ext. tetik, Geçti / Kaldı
● Yeni otomatik ayarlama işlevi: Osiloskop kullanımını kolaylaştırmak
için özelleştirilmiş fonksiyon
Teknik Özellikler
| Teknik Özellikler | UTD2052CL+ |
| Band genişliği | 50MHz |
| Kanal sayısı | 2 |
| Örnekleme oranı | 500MSa/s |
| Yükselme zamanı (tipik) | ≤7ns |
| Denklik | 25GS/s |
| Hafıza derinliği | 64kpts |
| Sinyal yakalama oranı | 5000 wfms/s |
| Yatay Sistem Özellikleri | |
| Zaman tabanı ölçeği | 2ns/div-50s/div |
| Zaman tabanı hassasiyeti | ≤50 + 2x Servis ömrü) ppm |
| Kayıt uzunluğu | 2 x 512k örnekleme noktası |
| Kayıt boyutu | Tek kanal için: 64k; Çift kanal:32k |
| Örnekleme hızı ve gecikme süresi doğruluğu | ±50ppm (herhangi bir zaman aralığı ≥lms) |
| Dikey | |
| Analogdan dijitale dönüştürücü | 8bit |
| Konum aralığı | ≥±8div |
| Seçilebilir bant genişliği sınırlaması | 20MHz |
| Düşük frekans yanıtı (AC bağlantası, -3dB) | ≤5Hz (BNC'nin üstünde) |
| DC kazanç doğruluğu | 5mV - 20V/div: ≤±3% 1mV - 2mV/div: ≤±4% |
| DC ölçüm hassasiyeti (yaklaşık) | ± (4% - 3% okumanın + 0.ldiv + lmV) ve seçme lmV - 2mV/div; ± (3% okumanın + 0.ldiv + lmV) ve seçme 10mV~20V/div |
| Tetikleme Sistemi Özellikleri | |
| Tetik hassasiyeti | ≤1div |
| Ön tetikleme kapasitesi | Normal mod, tarama modu, ön tetik / gecikme tetiği, ön tetik derinliği ayarlanabilir |
| Tutma aralığı | 80ns - 1.5ns |
| Tetik modu | Otomatik, manuel, tekli |
| Yüksek frekanslı gecikme | 80kHz üzerindeki sinayalleri durdurma |
| Düşük frekanslı gecikme | 80kHz altındaki sinayalleri durdurma |
| Tetik Modu | |
| Kenar | Yükseliş / düşüş, isteğe bağlı kenar |
| Darbe genişliği | Darbe genişliği terimi: >, <, = Polarite: Pozitif darbe genişliği, negatif darbe genişliği Darbe genişliği kademesi: 20ns - 10s |
| Eğim tetikleyici | Eğim koşulu: Pozitif eğim (>, <, kapsam dahilinde); Negatif eğim (>, <, kapsam dahilinde) Süre: 20ns - 10s |
| Video tetikleyici | Tetik hassasiyeti (tipik): 2div Vpp |
| Alternatif tetikleyici | Kenar, darbe, eğim |
| Ölçüm | |
| İmleç | Manuel mod İmleç arasındaki voltaj farkı İmleç arasındaki süre farkı Karşılıklı Parça modu: Dalga biçimi noktasının gerilim değeri ve zaman değeri Otomatik ölçüm mode: Otomatik ölçüm modunda imleç gösterimine izin verilir |
| Otomatik ölçüm | Vpp,Vamp,Vmax,Vmin,Vtop,Vbase,Vmid, Averaj, Vrms, Aşım, Ön Çekim, Frekans, Periyot Yükselme zamanı, düşüş zamanı, +Genişlik, Genişlik, +Görev, Görev, Gecikme, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF |
| Ölçüm kalitesi | Aynı anda ekranda 5 tip ölçüm görme |
| Ölçüm kapsamı | Ekran veya imleç |
| Ölçüm istatistikleri | Averaj değer, maksimum değer, minimum değer, ve standart sapma |
| Matematik | |
| Matematik işlemi | Toplama, çıkarma, çarpma ve bölme |
| Dikey ölçek | Vrms, dBVrms |
| Dijital filtreleme | Alçak geçiş, yüksek geçiş, bant geçişi, bant reddi |
| Hafıza | |
| Ayar | Dahili: 20 grup, USB: 200 grup |
| Referans dalga formu | Dahili: 20 grup, USB: 200 grup |
| Veri dosyası | Dahili: 20 grup, USB: 200 grup |
| Bitmap | USB: 200 grup, BMP formatlı |
| Giriş Kanal Özellikleri | |
| Giriş bağlantısı | DC, AC ve GND |
| Giriş empedansı | (1MΩ ± 2%) // (18pF ± 3pF) |
| Maksimum giriş voltajı | 400Vpk, geçici aşırı voltaj 1000Vpk'dir |
| Genel Özellikler | |
| Ekran | 7" LCD Renkli, 800 x 480 |
| Dalga formu parlaklığı | Ayarlanabilir |
| Arka ışık yoğunluğu | 300nit |
| Dil | Çoklu dil seçeneği |
| Güç | 100V - 240V, 50/60Hz |
| Güç tüketimi | 100VA maksimum |
| Sigorta | F 1.6A 250V |
| Ürün boyutu | 306mm x 138mm x 124mm |
| Ürün ağırlığı | 2.5 Kg. |
| Aksesuarlar | Güç kablosu, data kablosu, prob x 2 |
