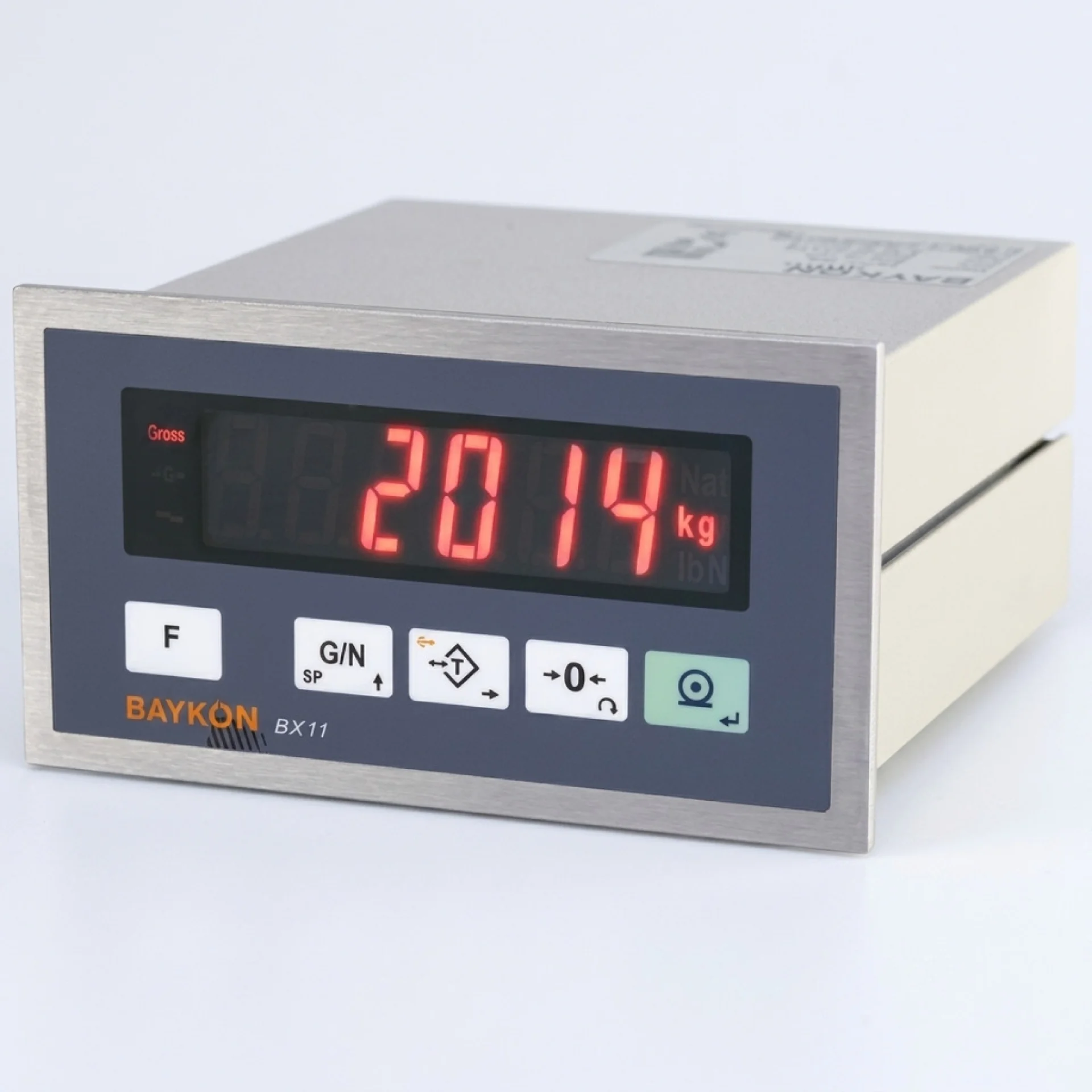

BX11 Tartım Göstergesi
İleri Teknoloji -Test yüksüz elektronik kalibrasyon -Saniyede 1600 çevrim hızı -999.999 ekran çözünürlüğü -Dijital 4...Ürün Açıklaması
İleri Teknoloji
-Test yüksüz elektronik kalibrasyon
-Saniyede 1600 çevrim hızı
-999.999 ekran çözünürlüğü
-Dijital 4 giriş / 5 çıkış ile prosesin her aşamasında
kolay kontrol
-13,5 mm yüksekliğinde, rahat okunabilen parlak
LED gösterge
-PC/PLC ile programlanabilir
-Küçük ebatları ve ergonomik yapısı ile kolay montaj
Sistem Entegrasyonu
-4-20 mA, 0-10 V Analog çıkıș
-RS-232C / RS 485
-Modbus RTU, Modbus TCP
-Ethernet TCP/IP, EtherNet/IP
-EtherCAT
-Profibus, Profinet
-CANopen
-CC-Link
Teknik Özellikler
BAYKON BX11, küçük ebatlı ergonomik yapısı ile panonuza kolay montaj sağlayan ve tartı prosesiniz için ideal çözümler
yaratan profesyonel bir endüstriyel tartım göstergesidir.
Standart RS-232C ve RS-485 seri çıkış, Ethernet, Modbus, Profibus, Profinet, CANopen, Analog çıkış, EtherCAT,
CC-Link opsiyonları ile PLC/DCS entegrasyonu için güçlü seçenekler sunar.
Test yüksüz kalibrasyon (eCal), yük hücresi çıkış linearizasyonu güçlü dijital adaptif filtresi, 999.999’a kadar gösterge hassasiyeti ve saniyede 1600 çevrim hızı önemli üstünlükleridir. BX11, standart 4 adet optik izole giriş ve 5 adet röle kontak çıkış ile tüm tartım prosesinizi sorunsuz bir
şekilde kontrol eder. Paslanmaz çelik ön ve arka panel, 48 x 96 mm standartlarındadır. 13,5 mm parlak LED göstergesi ile uzaktan kolayca okunabilir. Küçük boyutlu metal kutusu kontrol panelinizde az yer tutup, soketli tip klemensli kablo bağlantılarıyla ergonomik ve güvenli çalışma sağlar.
| Hassasiyet | |
| Hassiyet sınıfı | OIML R76 Sınıf III |
| AB tip onayı | 10.000e (tek kademe) |
| Doğrusallık & sıcaklık katsayısı | % 0.0015 FS; ≤ 2 ppm/°C |
| Gösterge ve Tuş Takımı | |
| Gösterge | 6 dijit, 7 segment, LED 13,5 mm yükseklik |
| Durum göstergeleri | Brüt, net, kararlı, sıfır, birim (kg, g, t, lb, klb, N, kN) |
| Tuş takımı | Mekanik basmalı tip, 5 tuş |
| Tuş fonksiyonları | Fonksiyon, kesme değeri, dara alma/silme, sıfırlama, yazdırma |
| A/D Dönüştürücü | |
| Tip | 24 bit Delta-Sigma analog ve dijital filtre |
| Çevrim hızı | Saniyede maksimum 1600 ölçüm |
| Minimum giriş gerilimi | 0.4 μV/taksimat (yasal metrolojik uygulamalar), 0,1 μV/taksimat (onaysız endüstriyel uygulamalar) |
| Giriş gerilim bölgesi | -18 mV ile +18 mV arası |
| Çözünürlük | İç sayıcı 16.000.000; gösterge maksimum 999.999’a kadar |
| Kalibrasyon ve Programlama | |
| Kalibrasyon | Etalon ağrılıklarla: Tuşlar ya da PC yazlımı ile seri port üzerinden eCal: Etalon ağırlık kullanmadan elektronik kalibrasyon. sCal: Dolu tanklarda kalibrasyon Fieldbus: Sıfır ve span kalibrasyonu için fieldbus komutları. |
| Dijital filtre | 10 adımlı ayarlanabilir adaptif dijital filtre |
| Tartım fonksiyonları | Dara, sıfırlama, otomatik sıfır takibi, hareket dedektörü, açılışta sıfırlama, kapanışta dara saklama, tepe tutma fonksiyonu, değer tutma fonksiyonu |
| Diğer fonksiyonlar | Etiket numarası, brüt, dara gösterimi |
| Dijital Giriş / Çıkışlar | |
| Dijital girişler | 4 adet optik izole dijital giriş (12 - 28 VDC, 10mA) |
| Dijital çıkışlar | 5 adet röle dijital çıkış (250 VAC veya 30 VDC, 1A) |
| Haberleşme | |
| Analog çıkış bağlantısı |
4 – 20 mA, 0 – 20 mA, 0 – 5 V veya 0 – 10 V çıkıș modlarına programlanabilir |
| RS-232C / RS-485 | Data formatı: Sürekli Bilgi Çıkışı, Hızlı Sürekli Bilgi Çıkışı, Yazıcı Formatı, BSI Protokol, Modbus-RTU High-Low, Modbus-RTU Low-High Adresleme: RS485 için 31 adede kadar |
| Modbus RTU |
Data formatı: Modbus RTU High-Low, Modbus RTU Low-High Adresleme: RS-485 üzerinden 31 adede kadar |
| Ethernet TCP/IP veya Modbus TCP |
10 Mbit/s, half dublex, galvanik izole Adresleme: Arayüz PC yazılımı ile DHCP yada manuel olarak IP atama |
| EtherNet /IP |
10 Mbit/s veya 100 Mbit/s, full dublex, galvanik izole Adresleme: Arayüz PC yazılımı ile DHCP yada manuel olarak IP atama |
| EtherCAT |
100 Mbit/s, full dublex, galvanik izole |
| Profibus |
Profibus DPV1, otomatik baud hızı algılama Adresleme: Bölüm başına 31 istasyona kadar, ağ başına 126 istasyona kadar |
| Profinet |
100 Mbit/s, full dublex, galvanik izole Adresleme: Arayüz PC yazılımı ile DHCP yada manuel olarak IP atama |
| CANopen |
10 kbits/s - 1 Mbits/s otomatik baud rate tanıma Adresleme: Ağ başına 127 istasyona kadar adresleme |
| CC-Link |
156 kbps - 10 Mbps haberleşme hızı Adresleme: Ağ başına 64 istasyona kadar |
| POWERLINK |
100Mbit/s, half duplex |
| Yük Hücresi Bağlantısı | |
| Besleme | 5 VDC, maksimum. 125 mA |
| Yük hücresi adedi | 8 adet 350 Ω veya 25 adet 1100 Ω (minimum 43 Ω – maksimum 1200 Ω) |
| Bağlantı | 4 veya 6 damarlı kablo bağlantısı, kablo boyu: 6 damarlı kablo için maksimum 1000 m/mm² |
| Kutulama ve Çevre | |
| Çalışma sıcaklığı | -15°C ile + 50°C arası, %85 bağıl nem |
| Kutu | Paslanmaz çelik ön ve arka panel, alüminyum gövde, 48 mm x 96 mm standart panel tipi; 100 mm derinlik |
| Koruma sınıfı | Ön panel IP65 |
| Güç kaynağı | 12 - 28 VDC, maksimum 300mA |
