Öne Çıkan Özellikler

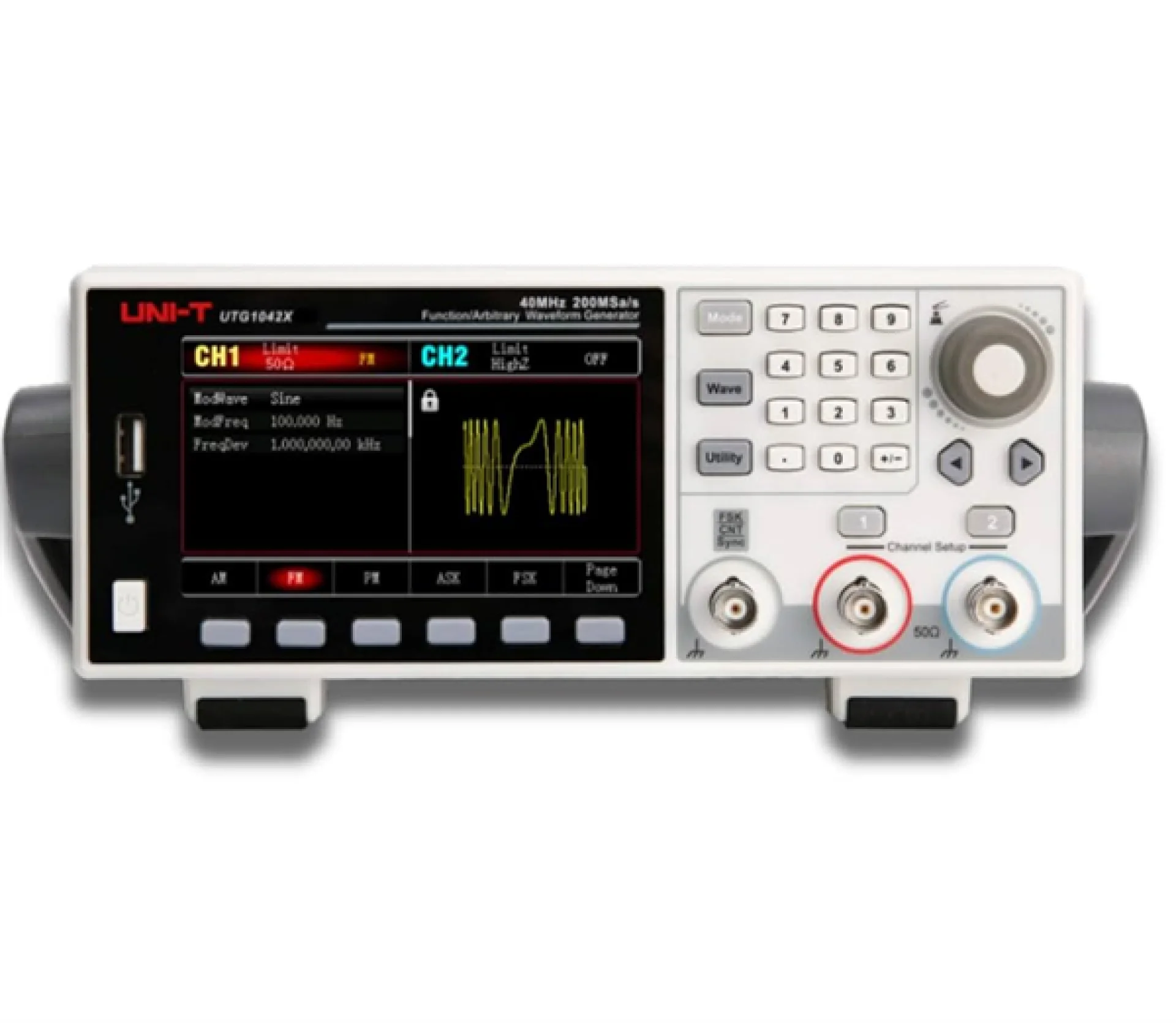

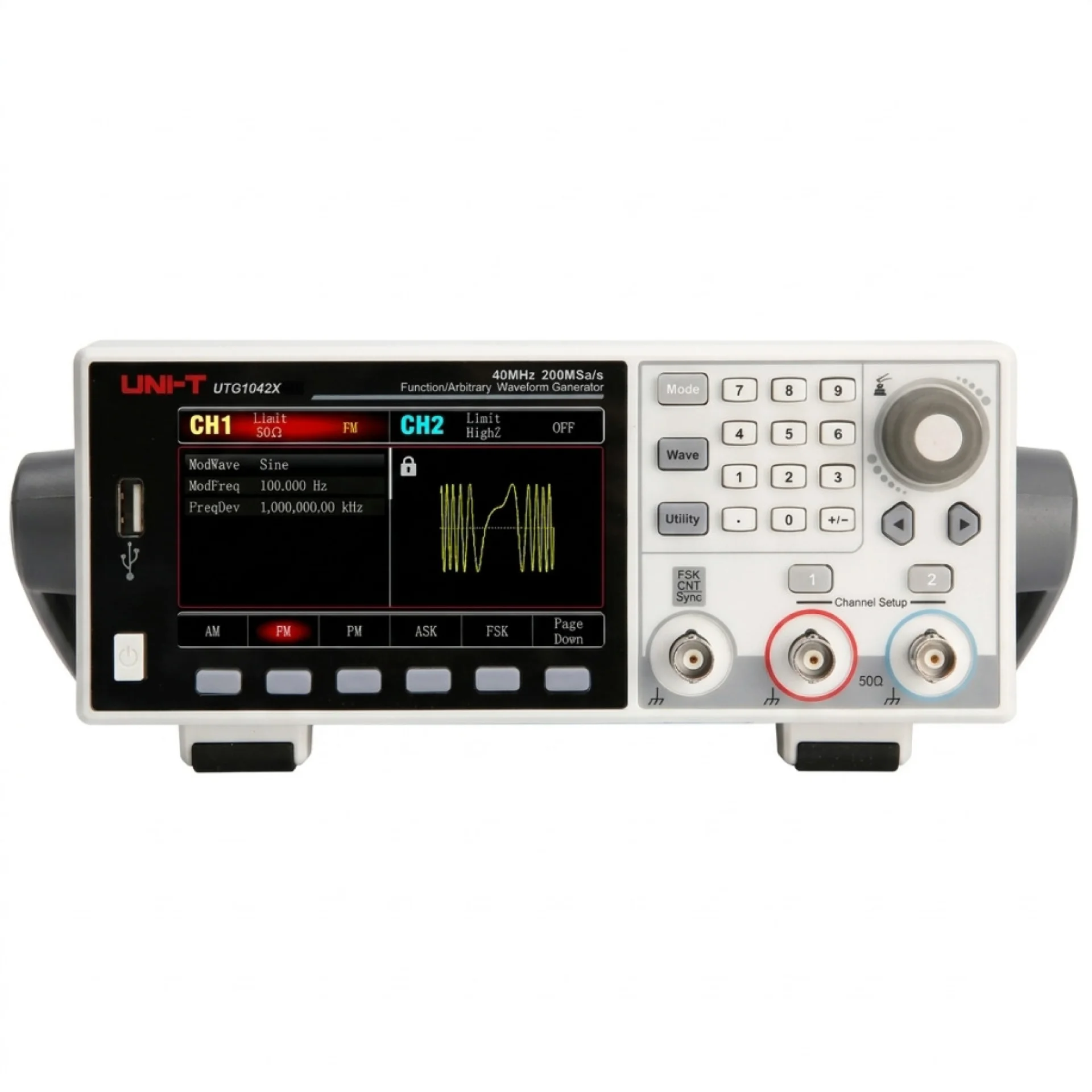

UTG1042X 40MHz Sinyal Jenartörü Özellikleri
● 40MHz sinüs dalga biçimi çıkış, 20Vpp çıkış genliği
● 200MSa/s örnekleme hızı ve 16 bit dikey çözünürlük
● Düşük salınımlı maksimum 40MHz Kare Dalga
● Çoklu analog ve dijital modülasyon fonksiyonu: AM, FM, PM, ASK,
PSK ve PWM
● Tarama frekansını ve darbe dizisi çıkışını destekler
● Herhangi bir dalga formu düzenleyicisi tarafından isteğe bağlı
dalga üretilebilir
● 7 bit sabit frekans ölçer
● Yerleşik 200 isteğe bağlı dalga
● Standart bağlantı noktaları: USB
● 4.3" yüksek çözünürlük renkli TFT ekran
Teknik Özellikler
| Teknik Özellikler | UTG1042X |
| Kanal sayısı | 2 |
| Band genişliği | 40MHz |
| Örnekleme oranı | 200MSa/s |
| Dikey çözünürlük | 16 bit |
| Dalgaformu karakteristiği | 6 standart dalga, yerleşik 200 isteğe bağlı dalga formu |
| Dalga formları | Sinüs, kare, ramp, darbe, gürültü, DC, isteğe bağlı dalga, tarama, burst |
| Modülasyon tipleri | AM, FM, PM, ASK, FSK, PSK, PWM |
| Frekans Karakteristiği | |
| Sinüs | 1μHz - 40MHz |
| Kare | 1μHz - 20MHz |
| Darbe | 1μHz - 20MHz |
| Ramp | 1μHz - 1MHz |
| Gauss gürültü | 40MHz (-3dB) (tipik değer) |
| Çözünürlük | 1μHz |
| Referans frekansı | <50 ppm, ±2ppm / °C, 0° - 40°C / ±50ppm, ilk yıl düşüş oranı |
| Sinüs dalga | |
| Harmonik distorsiyon | DC 1MHz: - 60 dBc 1MHz - 10MHz: -55 dBc 10MHz - 40MHz: -50 dBc |
| THD | ＜2% (DC 20kHz, 1Vpp) |
| Hayalet sinyal (harmonik olmayan) | Tipik değer (0 dBm) |
| Faz gürültüsü (tipik) | 1MHz ≤- 125 dBc / Hz (tipik, 0 dBm, 10kHz sapma) |
| Kare dalga | 0.001% - 99.999% |
| Minimum düşüş ve yükseliş zamanı | 16ns |
| Aşım (100kHz, 1Vpp, 50Ω) | <2% (tipik, 50Ω) |
| Görev oranı | 0.000% - 100.00% (mevcut frekansla sınırlı) |
| Simetri (görev oranı= 50% | 1% periyodun + 4ns |
| Salınım (RMS) | ≤5MHz: 2 ppm + 200 ps >5MHz: 200 ps |
| Ramp Dalga | |
| Doğrusal olmama | Tepe çıkışının＜0.1% (tipik, 1kHz, simetri 100%) |
| Simetri | 0.0% - 100.0% |
| Darbe Dalga | |
| Darbe genişliği | 22ns |
| Değişken kenar süresi | 15ns - 10s |
| Aşım | ＜2% (tipik, 1Vpp) |
| Salınım | 150ps |
| İsteğe Bağlı Dalga | |
| Frekans aralığı | 1μHz - 10MHz |
| Dalga biçimi uzunluğu | 4kpts |
| Dikey çözünürlük | 16 bits |
| Örnekleme hızı | 20MS/s, 320MS/s (DDS modu) |
| Kalıcı olmayan hafıza | 200 dalga formu |
| Çıkış | |
| Genlik aralığı (50Ω) | ≤20MHz: 1mVpp - 10Vpp ≤40MHz: 1mVpp - 5Vpp |
| Genlik aralığı (Yüksek Z) | ≤20MHz: 2mVpp - 10Vpp ≤40MHz: 2mVpp - 10Vpp |
| Hassasiyet (1kHz Sinüs Dalga) | Sapma >2mVpp |
| Genlik düzlüğü | ≤20MHz: ±0.3dB ≤40MHz: ±0.5dB |
| DC Offset | |
| Kademe (Tepe AC + DC) | ±5V (50Ω) / ±10V (yüksek direnç) |
| Offset Hassasiyeti | Offset ayar değer ±1% ± genlik ayar değeri 2% ± 2mV |
| Dalga Formu Çıkışı | |
| Empedans | 50Ω tipik değer |
| Koruma | Yüksek voltaj koruması, aşırı yük, dalga biçimi çıkışını otomatik olarak devre dışı bırakır |
| Modülasyon Tipi | |
| AM Modülasyonu | |
| Taşıyıcı dalga | Sinüs, kare, ramp, isteğe bağlı |
| Kaynak | Dahili |
| Modülasyon dalgası | Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Modülasyon frekansı | 2mHz - 1MHz |
| Modülasyon derinliği | 0% - 120% |
| FM Modülasyonu | |
| Taşıyıcı dalga | Sinüs, kare, ramp, isteğe bağlı |
| Kaynak | Dahili |
| Modülasyon dalgası | Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Modülasyon frekansı | 2mHz - 1MHz |
| Frekans sapması | DC - 20MHz |
| PM Modülasyonu | |
| Taşıyıcı dalga | Sinüs, kare, ramp, isteğe bağlı |
| Kaynak | Dahili |
| Modülasyon dalgası | Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Modülasyon frekansı | 2mHz - 1MHz |
| Faz sapması | 0° - 360° |
| ASK Modülasyonu | |
| Taşıyıcı dalga | Sinüs, kare, ramp, isteğe bağlı |
| Kaynak | Dahili / harici |
| Modülasyon dalgası | Kare dalga (50% görev döngüsü) |
| Modülasyon frekansı | 2mHz - 100kHz |
| FSK | |
| Taşıyıcı dalga | Sinüs, kare, ramp, isteğe bağlı |
| Kaynak | Dahili / harici |
| Modülasyon dalgası | Kare dalga (50% görev döngüsü) |
| Modülasyon frekansı | 2mHz - 100kHz |
| PSK | |
| Taşıyıcı dalga | Sinüs, kare, ramp, isteğe bağlı |
| Kaynak | Dahili / harici |
| Modülasyon dalgası | Kare dalga (50% görev döngüsü) |
| Modülasyon frekansı | 2mHz - 100kHz |
| PWM | |
| Taşıyıcı dalga | Pulse dalgası |
| Kaynak | Dahili / harici |
| Modülasyon dalgası | Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Modülasyon frekansı | 2mHz - 1MHz |
| PWM kademesi | 0% - 50% darbe genişliği |
| Frekans Taraması | |
| Taşıyıcı dalga | Sinüs, kare, ramp, isteğe bağlı |
| Tip | Doğrusal veya logaritmik |
| Frekans tarama süresi | 1ms - 500s ± 0.1% |
| Tetik kaynağı | Dahili |
| Burst | |
| Darbe devamı modu | N çevrimli, sonsuz, gated |
| Dalga formu | Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Kaynak | Dahili / harici |
| Tetik kenarı | Yükselen kenar / düşen kenar |
| Tip | Sayım (1 - 1.000.000 periyod) sonsuz, kapılı |
| Başlangıç / Durma fazı | 0° - +360° |
| İç döngü | 1μs - 500s |
| Tekrarlanan sayı | 1 - 50.000 |
| Polarite | Pozitif ve negatif (TTL seviyesi giriş) |
| Başlangıç ve bitiş aşaması | 0 - 360° |
| Frekans Metre | |
| Giriş seviyesi | TTL uyumlu |
| Giriş frekansı kademesi | 100mHz - 200MHz |
| Hassasiyet | 7 bit |
| Genel Özellikler | |
| Ekran | 4.3" renkli TFT LCD ekran |
| Çözünürlük | WVGA 480 x 272 |
| Güç | 100V - 240VAC, 50Hz / 60Hz 100 - 120VAC, 400Hz |
| Güç tüketimi | 20W'tan az |
| Sigorta | 2A, T class, 250V |
| Ürün boyutu | 215mm x 103mm x 316mm |
| Ürün ağırlığı | 2.2 Kg. |
| Aksesuarlar | Güç kablosu, USB arayüz kablosu, BNC-BNC kablo x 1 (1 metre), BNC - Timsah klips kablo x1 |
