Öne Çıkan Özellikler

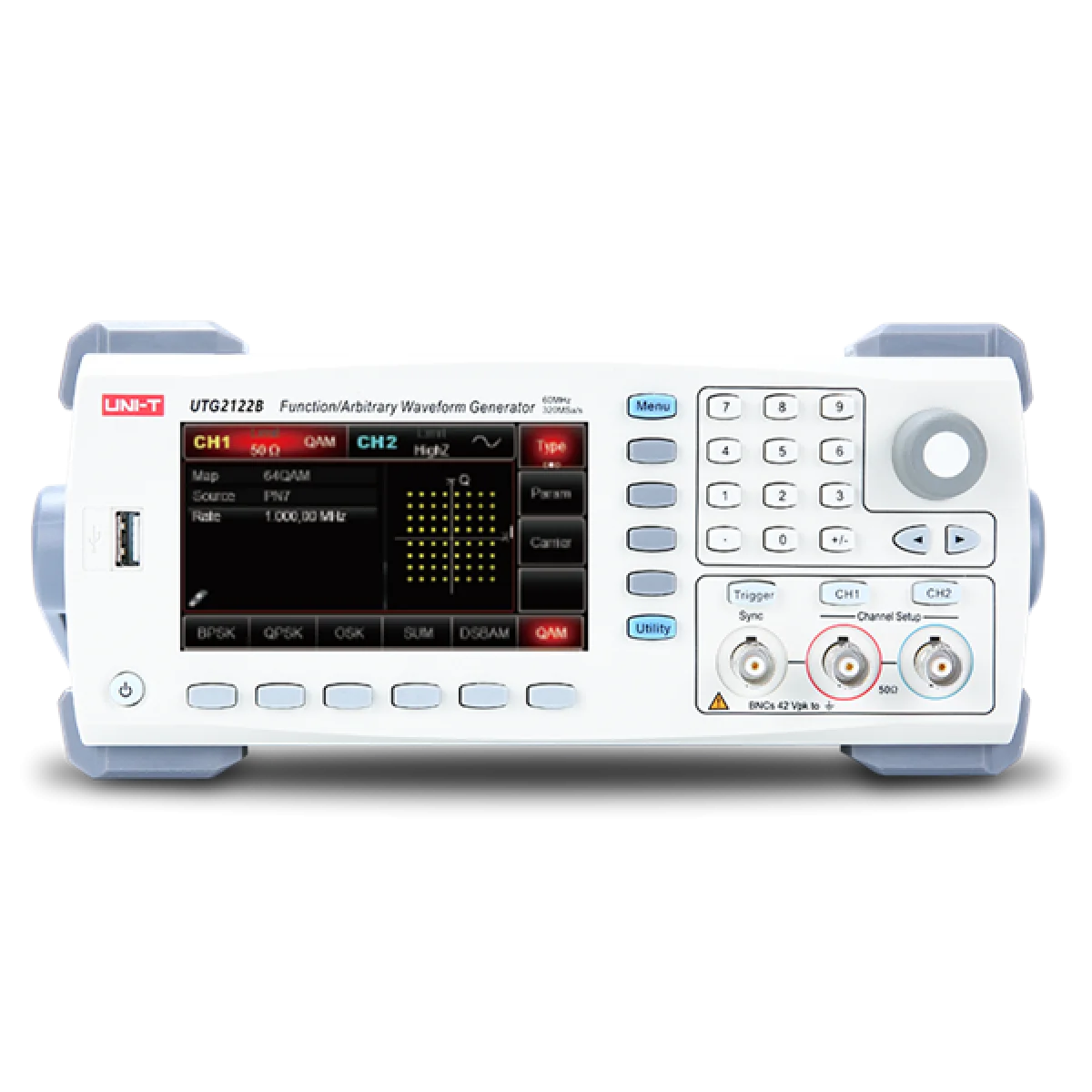

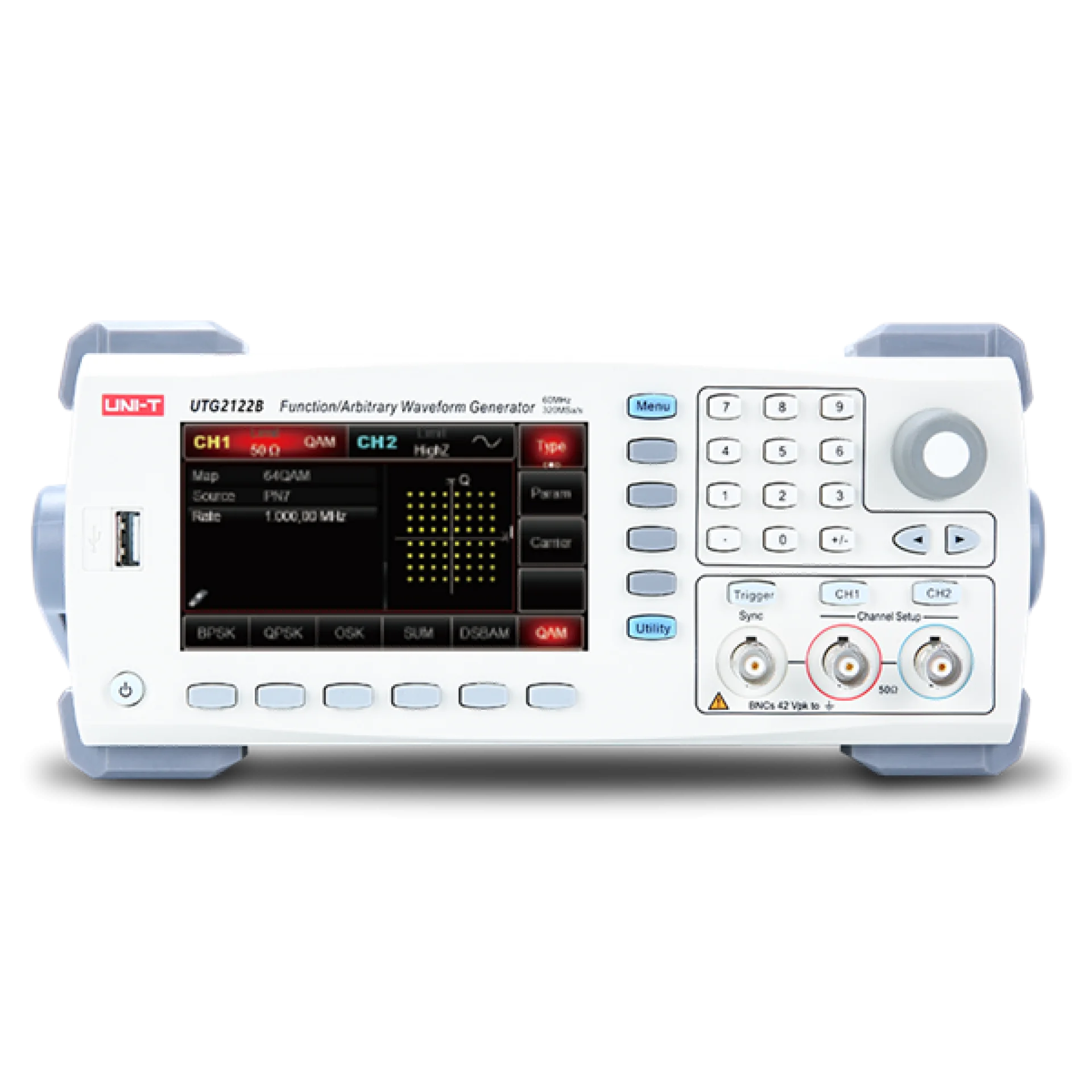

UTG2122B 120MHz Sinyal Jenartörü Özellikleri
● 120MHz sinüs dalga biçimi çıkış, 1μHz tam bant çözünürlüğü
● 320MSa/s örnekleme hızı ve 16 bit dikey çözünürlük
● Benzersiz çıkış fonksiyonu
● Çift kanal, tek kanal veya kanal birleştirme çıkış modunu destekleme
● 16Mpts isteğe bağlı dalga biçimi uzunluğu
● Çok yönlü modülasyon seçenekleri: AM, FM, PM, PWM, ASK,
FSK, PSK, BPSK, QPSK, OSK, DSB-AM, SUM, QAM
● 4.3" yüksek çözünürlük renkli TFT LCD, WVG (800 x 480)
● Standart bağlantı noktaları: USB, LAN
Teknik Özellikler
| Teknik Özellikler | UTG2062B | UTG2122B |
| Kanal sayısı | 2 | 2 |
| Band genişliği | 60MHz | 120MHz |
| Örnekleme oranı | 1.28GSa/s (320MSa/s, 4 kez) | 1.28GSa/s (320MSa/s, 4 kez) |
| Dalga formları | Sinüs, kare, ramp, burst, gürültü, DC, isteğe bağlı dalga, harmonik, ifade | Sinüs, kare, ramp, burst, gürültü, DC, isteğe bağlı dalga, harmonik, ifade |
| Çalışma modu | Çıkış, süreklilik, modülasyonlu, frekans taraması, burst | Çıkış, süreklilik, modülasyonlu, frekans taraması, burst |
| Modülasyon tipleri | AM, FM, PM, ASK, FSK BPSK, QPSK, OSK, SUM, DSB-AM, QAM, PWM | AM, FM, PM, ASK, FSK BPSK, QPSK, OSK, SUM, DSB-AM, QAM, PWM |
| Frekans Karakteristiği | ||
| Sinüs Dalgası | ||
| Frekans aralığı | 1μHz - 60MHz | 1μHz - 120MHz |
| Çözünürlük | 1μHz | 1μHz |
| Hassasiyet | 90 gün içinde ±50ppm, 1 yıl içinde ±100ppm | 90 gün içinde ±50ppm, 1 yıl içinde ±100ppm |
| Harmonik distorsiyon | Test koşulları: Çıkış frekansı 0dBm | Test koşulları: Çıkış frekansı 0dBm |
| Tipik | DC - 1MHz ＜-60dBc / 1MHz - 10MHz＜-55dBc / 10MHz - 40MHz＜-50dBc / 40MHz - 80MHz＜-45dBc | DC - 1MHz ＜-60dBc / 1MHz - 10MHz＜-55dBc / 10MHz - 40MHz＜-50dBc / 40MHz - 80MHz＜-45dBc / 80MHz - 120MHz＜-40dBc |
| Toplam harmonik distorsiyon | <0.2% (DC - 20kHz, 1Vpp) | <0.2% (DC - 20kHz, 1Vpp) |
| Hayalet sinyal | Tipik (0dBm) | Tipik (0dBm) |
| (Harmonik olmayan) | DC - 10MHz <-70dBc >10MHz <-70dBc + 6dB / oktav | DC - 10MHz <-70dBc >10MHz <-70dBc + 6dB / oktav |
| Faz gürültüsü (tipik) | 10MHz: ≤-125dBc / Hz (tipik, 0dBm, 10kHz sapma) | 10MHz: ≤-125dBc / Hz (tipik, 0dBm, 10kHz sapma) |
| Kare Dalga | ||
| Frekans aralığı | 1μHz - 25MHz | 1μHz - 30MHz |
| Çözünürlük | 1μHz | 1μHz |
| Yükseliş / düşüş zamanı | ＜4ns (tipik, 1kHz, 1Vpp) | ＜4ns (tipik, 1kHz, 1Vpp) |
| Aşım (tipik) | ＜2% (tipik) | ＜2% (tipik) |
| Görev oranı | 0.001% - 99.999% | 0.001% - 99.999% |
| Simetri | 1% periyodun + 4ns | 1% periyodun + 4ns |
| Salınım | Tipik (1MHz, 1Vpp, 50Ω) ≤5MHz: 2ppm + 200ps >5MHz: 200ps | Tipik (1MHz, 1Vpp, 50Ω) ≤5MHz: 2ppm + 200ps >5MHz: 200ps |
| Ramp Dalga | ||
| Frekans aralığı | 1µHz - 3MHz | 1µHz - 5MHz |
| Çözünürlük | 1µHz | 1µHz |
| Doğrusal olmama | Tepe çıkışının＜0.1% (tipik, 1kHz, simetri 100%) | Tepe çıkışının＜0.1% (tipik, 1kHz, simetri 100%) |
| Simetri | 0.0% - 100.0% | 0.0% - 100.0% |
| Darbe Dalga | ||
| Frekans aralığı | 1μHz - 20MHz | 1μHz - 30MHz |
| Çözünürlük | 1μHz | 1μHz |
| Darbe genişliği | ≥16ns | ≥16ns |
| Değişken kenar süresi | 9ns - 10s | 7ns - 10s |
| Aşım | ＜2% (tipik 1Vpp) | ＜2% (tipik 1Vpp) |
| Salınım | 150ps | 150ps |
| Gaussian Gürültüsü | ||
| Bant genişliği | 60MHz (-3dB) tipik | 60MHz (-3dB) tipik |
| DC Offset | ||
| Kademe (Tepe AC + DC) | ±5V (50Ω) / ±10V (yüksek direnç) | ±5V (50Ω) / ±10V (yüksek direnç) |
| Offset hassasiyeti | ±(1% + 2mV) | ±(1% + 2mV) |
| İsteğe Bağlı Dalga | ||
| Frekans aralığı | 1μHz - 15MHz | 1μHz - 25MHz |
| Çözünürlük | 1μHz | 1μHz |
| Maksimum dalga biçimi uzunluğu | 8pts - 16Mpts | 8pts - 16Mpts |
| Dikey çözünürlük | 16 bits | 16 bits |
| Örnekleme hızı | 1.28GS/s, 320MS/s (DDS modu) | 1.28GS/s, 320MS/s (DDS modu) |
| Minimum düşüş ve yükseliş zamanı | <7ns, tipik | <5ns, tipik |
| Salınım | 150ps (play modu) | 150ps (play modu) |
| Kalıcı olmayan hafıza | 160 dalga formu | 160 dalga formu |
| Çıkış | ||
| Genlik aralığı | ≤20MHz: 1mVpp - 10Vpp; (50Ω) ≤60MHz: 1mVpp - 5Vpp; (50Ω) ≤120MHz: 1mVpp - 2Vpp; (50Ω) | ≤20MHz: 1mVpp - 10Vpp; (50Ω) ≤60MHz: 1mVpp - 5Vpp; (50Ω) ≤120MHz: 1mVpp - 2Vpp; (50Ω) |
| Hassasiyet (1kHz Sinüs Dalga) | Genlik ayar değeri 1% + 1mVpp | Genlik ayar değeri 1% + 1mVpp |
| Genlik düzlüğü | Test koşulu: Tipik (Sinüs dalgası, 2.0Vpp) | Test koşulu: Tipik (Sinüs dalgası, 2.0Vpp) |
| (1kHz sinüs dalgasına göre, 1Vpp / 50Ω) | ≤10MHz: ±0.1dB ≤60MHz: ±0.2dB ≤80MHz: ±0.4dB ≤120MHz: ±0.8dB | ≤10MHz: ±0.1dB ≤60MHz: ±0.2dB ≤80MHz: ±0.4dB ≤120MHz: ±0.8dB |
| Dalga Çıkışı | ||
| Empedansı | 50Ω tipik | 50Ω tipik |
| İzolasyon | Topraklama maksimum 42Vpk | Topraklama maksimum 42Vpk |
| Koruma | Kanal koruması | Kanal koruması |
| Modülasyon Tipi | ||
| AM Modülasyonu | ||
| Taşıyıcı dalga | Sinüs, kare, ramp, isteğe bağlı | Sinüs, kare, ramp, isteğe bağlı |
| Kaynak | Dahili / harici | Dahili / harici |
| Modülasyon dalgası | Sinüs, kare, ramp, gürültü, isteğe bağlı | Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Modülasyon frekansı | 2mHz - 1MHz | 2mHz - 1MHz |
| Modülasyon derinliği | 0% - 120% | 0% - 120% |
| FM Modülasyonu | ||
| Taşıyıcı dalga | Sinüs, kare, ramp, isteğe bağlı | Sinüs, kare, ramp, isteğe bağlı |
| Kaynak | Dahili / harici | Dahili / harici |
| Modülasyon dalgası | Sinüs, kare, ramp, gürültü, isteğe bağlı | Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Modülasyon frekansı | 2mHz - 1MHz | 2mHz - 1MHz |
| Frekans sapması | DC - 30MHz | DC - 60MHz |
| PM Modülasyonu | ||
| Taşıyıcı dalga | Sinüs, kare, ramp, isteğe bağlı | Sinüs, kare, ramp, isteğe bağlı |
| Kaynak | Dahili / harici | Dahili / harici |
| Modülasyon dalgası | Sinüs, kare, ramp, gürültü, isteğe bağlı | Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Modülasyon frekansı | 2mHz - 1MHz | 2mHz - 1MHz |
| Faz sapması | 0° - 360° | 0° - 360° |
| ASK Modülasyonu | ||
| Taşıyıcı dalga | Sinüs, kare, ramp, isteğe bağlı | Sinüs, kare, ramp, isteğe bağlı |
| Kaynak | Dahili / harici | Dahili / harici |
| Modülasyon dalgası | Kare dalga (50% görev döngüsü) | Kare dalga (50% görev döngüsü) |
| Modülasyon frekansı | 2mHz - 1MHz | 2mHz - 1MHz |
| FSK | ||
| Taşıyıcı dalga | Sinüs, kare, ramp, isteğe bağlı | Sinüs, kare, ramp, isteğe bağlı |
| Kaynak | Dahili / harici | Dahili / harici |
| Modülasyon dalgası | Kare dalga (50% görev döngüsü) | Kare dalga (50% görev döngüsü) |
| Modülasyon frekansı | 2mHz - 1MHz | 2mHz - 1MHz |
| BPSK | ||
| Taşıyıcı dalga | Sinüs, kare, ramp, isteğe bağlı | Sinüs, kare, ramp, isteğe bağlı |
| Kaynak | Dahili / harici | Dahili / harici |
| Modülasyon dalgası | Kare dalga (50% görev döngüsü) | Kare dalga (50% görev döngüsü) |
| Modülasyon frekansı | 2mHz - 1MHz | 2mHz - 1MHz |
| QPSK | ||
| Taşıyıcı dalga | Sinüs, kare, ramp, isteğe bağlı | Sinüs, kare, ramp, isteğe bağlı |
| Kaynak | PN7, PN9, PN11, PN15, PN17, PN21, PN23, PN25 | PN7, PN9, PN11, PN15, PN17, PN21, PN23, PN25 |
| Modülasyon dalgası | Kare dalga (50% görev döngüsü) | Kare dalga (50% görev döngüsü) |
| Modülasyon frekansı | 2mHz - 1MHz | 2mHz - 1MHz |
| OSK | ||
| Taşıyıcı dalga | Sinüs | Sinüs |
| Kaynak | Dahili / harici | Dahili / harici |
| Salınım süresi | 8ns - 200s | 8ns - 200s |
| Anahtar frekansı | 2mHz - 1MHz | 2mHz - 1MHz |
| SUM | ||
| Taşıyıcı dalga | Sinüs, kare, ramp, gürültü, isteğe bağlı | Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Kaynak | Dahili / harici | Dahili / harici |
| Modülasyon dalgası | Sinüs, kare, ramp, gürültü, isteğe bağlı | Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Modülasyon frekansı | 2mHz - 1MHz (dahili); DC - 20kHz (harici) | 2mHz - 1MHz (dahili); DC - 20kHz (harici) |
| QAM | ||
| QAM modu | QAM4, QAM8, QAM16, QAM32, QAM64, QAM128, QAM256 | QAM4, QAM8, QAM16, QAM32, QAM64, QAM128, QAM256 |
| Modülasyon kaynağı | PN7, PN9, PN11, PN15, PN17, PN21, PN23, PN25 | PN7, PN9, PN11, PN15, PN17, PN21, PN23, PN25 |
| Chip oranı | 2mHz - 1MHz | 2mHz - 1MHz |
| Genlik | 10mVpp - 10Vpp (50Ω) | 10mVpp - 10Vpp (50Ω) |
| PWM | ||
| Taşıyıcı dalga | Pulse dalgası | Pulse dalgası |
| Kaynak | Dahili / harici | Dahili / harici |
| Modülasyon dalgası | Sinüs, kare, ramp, gürültü, isteğe bağlı | Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Modülasyon frekansı | 2mHz - 1MHz | 2mHz - 1MHz |
| Genişlik offset | 0% - 49.99% darbe genişliği | 0% - 49.99% darbe genişliği |
| Frekans Taraması | ||
| Taşıyıcı dalga | Sinüs, kare, ramp, isteğe bağlı | Sinüs, kare, ramp, isteğe bağlı |
| Tip | Doğrusal veya logaritmik | Doğrusal veya logaritmik |
| Frekans tarama süresi | 1ms - 500s ± 0.1% | 1ms - 500s ± 0.1% |
| Tetik kaynağı | Manuel, dahili ve harici | Manuel, dahili ve harici |
| Burst | ||
| Dalga formu | Sinüs, kare, ramp, gürültü, isteğe bağlı | Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Tip | Sayım (1 - 1.000.000 periyod) sonsuz, kapılı | Sayım (1 - 1.000.000 periyod) sonsuz, kapılı |
| Başlangıç / Durma fazı | 0° - +360° | 0° - +360° |
| İç döngü | 1μs - 500s ± 1% | 1μs - 500s ± 1% |
| Giriş kaynağı | Harici tetik | Harici tetik |
| Tetik kaynağı | Manuel, dahili ve harici | Manuel, dahili ve harici |
| Sync Sinyali | ||
| Çıkış seviyesi | TTL | TTL |
| Çıkış frekansı | 1µHz - 10MHz | 1µHz - 10MHz |
| Çıkış freakansı | 50Ω (tipik) | 50Ω (tipik) |
| Birleşik mod | DC | DC |
| Arka Paneldeki Konnektörler | ||
| Modülasyon Girişi | ||
| Harici AM Modülasyonu | ±5Vpk tam ölçekli / >5kΩ giriş empedansı | ±5Vpk tam ölçekli / >5kΩ giriş empedansı |
| 10MHz Giriş / Çıkış frekansı | 10MHz ±50Hz | 10MHz ±50Hz |
| 10MHz Giriş / Çıkış seviyesi | TTL | TTL |
| 10MHz Giriş / Çıkış empedansı | 10kΩ (giriş), 50Ω (çıkış) (tipik) | 10kΩ (giriş), 50Ω (çıkış) (tipik) |
| Kilit zamanı | ＜1s (tipik) | ＜1s (tipik) |
| Harici tetik | TTL uyumlu | TTL uyumlu |
| Tetik Girişi | ||
| Giriş seviyesi | TTL uyumlu | TTL uyumlu |
| Eğim | Yüksek ve düşük, seçilebilir | Yüksek ve düşük, seçilebilir |
| Darbe genişliği | > 100ns | > 100ns |
| Giriş empedansı | > 10kΩ, DC- bağlantılı | > 10kΩ, DC- bağlantılı |
| Tepki süresi | Tarama: <500μs, tipik Burst: <500ns, tipik | Tarama: <500μs, tipik Burst: <500ns, tipik |
| Tetik Çıkışı | ||
| Seviye | TTL uyumlu | TTL uyumlu |
| Darbe genişliği | >400ns, tipik | >400ns, tipik |
| Çıkış empedansı | 50Ω, tipik | 50Ω, tipik |
| Maksimum frekans | 1MHz | 1MHz |
| Frekans Metre | ||
| Giriş seviyesi | TTL uyumlu | TTL uyumlu |
| Giriş frekansı kademesi | 100mHz - 200MHz | 100mHz - 200MHz |
| Hassasiyet | ±51ppm | ±51ppm |
| Frekans çözünürlüğü | 6 dijit | 6 dijit |
| Birleşik mod | DC | DC |
| Genel Özellikler | ||
| Ekran | 4.3" renkli TFT ekran | 4.3" renkli TFT ekran |
| Çözünürlük | 480 x 272 | 480 x 272 |
| Güç | 100V - 240VACrms, 45Hz / 440Hz, CAT II | 100V - 240VACrms, 45Hz / 440Hz, CAT II |
| Güç tüketimi | 50W'tan az | 50W'tan az |
| Sigorta | 2A, T class, 250V | 2A, T class, 250V |
| Ürün boyutu | 305mm x 230mm x 93mm | 305mm x 230mm x 93mm |
| Ürün ağırlığı | 3.10 Kg. | 3.10 Kg. |
| Aksesuarlar | Güç kablosu, USB arayüz kablosu, BNC-BNC kablo x 1 (1 metre), BNC - Timsah klips kablo x1 | Güç kablosu, USB arayüz kablosu, BNC-BNC kablo x 1 (1 metre), BNC - Timsah klips kablo x1 |
