Öne Çıkan Özellikler

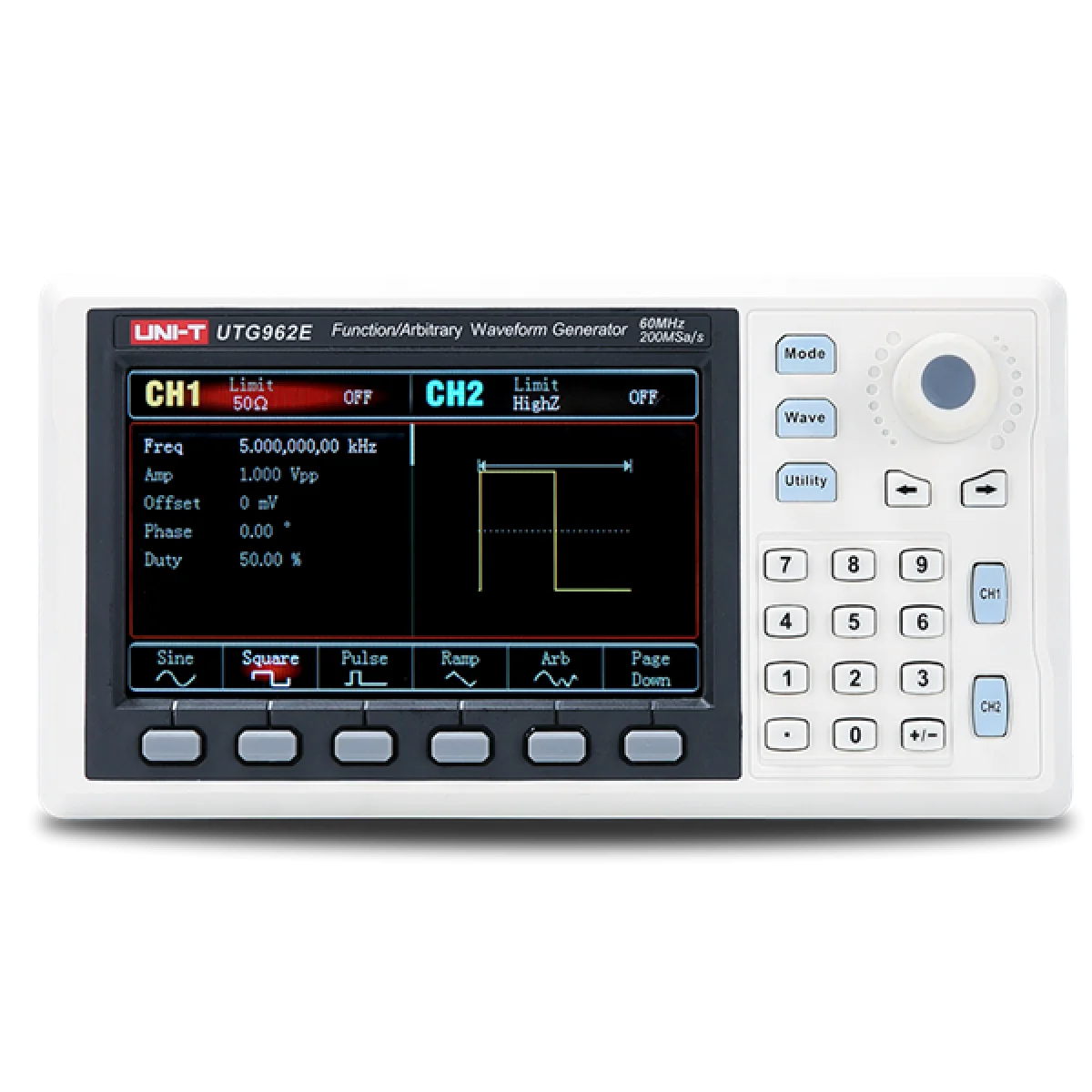

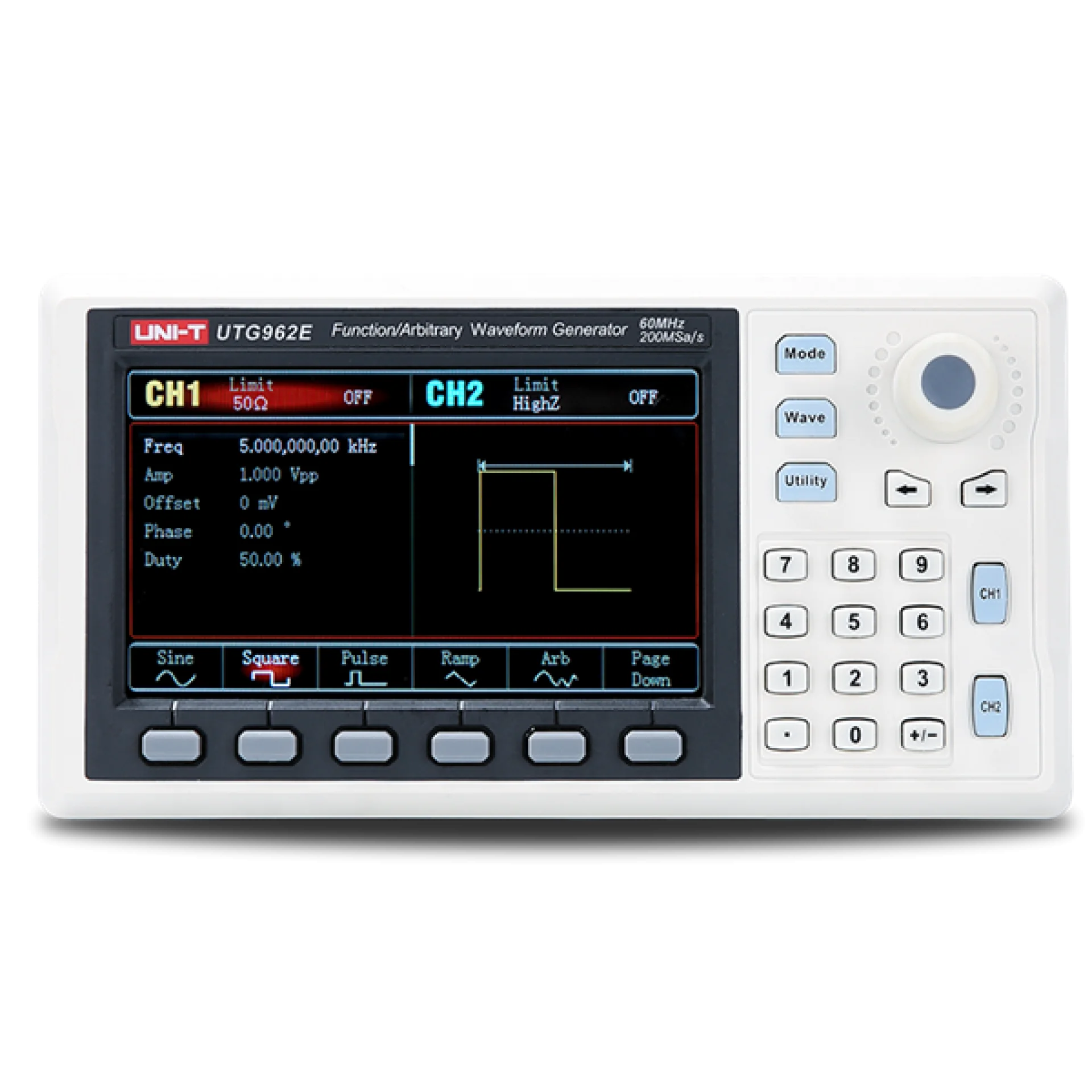

UTG962E 60MHz Sinyal Jenartörü Özellikleri
● 60MHz sinüs dalga biçimi çıkış, 1μHz tam bant çözünürlüğü
● 200MSa/s örnekleme hızı ve 14 bit dikey çözünürlük, 2 kanal
● Taşınabilir mini sinyal jenaratörü
● Yüksek doğruluklu geniş bantlı 6 bit frekans sayacı,
Aralık: 100mHz - 100MHz
● Kullanımı kolay modülasyon türü: AM, FM, PM, FSK
● 24 kalıcı olmayan dalga formları deposu
● 4.3" yüksek çözünürlüklü renkli TFT ekran
Teknik Özellikler
| Teknik Özellikler | UTG932E | UTG962E |
| Kanal sayısı | 2 | |
| Band genişliği | 30MHz | 60MHz |
| Örnekleme oranı | 200MSa/s | 200MSa/s |
| Dikey çözünürlük | 14 bits | 14 bits |
| Dalga formları | Sinüs, kare, darbe, rampa, gürültü, DC, isteğe bağlı dalga | Sinüs, kare, darbe, rampa, gürültü, DC, isteğe bağlı dalga |
| Çalışma modları | Çıktı kaplama, süreklilik, modülasyon, frekans sweep | Çıktı kaplama, süreklilik, modülasyon, frekans sweep |
| Modülasyon tipi | AM, FM, PM, FSK, LINE, LOG | AM, FM, PM, FSK, LINE, LOG |
| Frekans Karakteristiği | ||
| Sinüs Dalgası | ||
| Frekans aralığı | 1μHz - 30MHz | 1μHz - 60MHz |
| Çözünürlük | 1μHz | 1μHz |
| Hassasiyet | 90 gün içinde ±50ppm, 1 yıl içinde ±100ppm | 90 gün içinde ±50ppm, 1 yıl içinde ±100ppm |
| Harmonik distorsiyon (tipik) | DC - 5MHz -60dBc / 5MHz - 30MHz -50dBc / 30MHz - 60MHz -40dBc | DC - 5MHz -60dBc / 5MHz - 30MHz -50dBc / 30MHz - 60MHz -40dBc |
| Toplam harmonik distorsiyon (tipik) | ＜0.2% (DC - 20kHz, 1Vpp) | ＜0.2% (DC - 20kHz, 1Vpp) |
| Hayalet sinyal (harmonik olmayan dalga, tipik değer) | DC-10MHz, <-70dBc >10MHz < - 70dBc + 6dB / oktav | DC-10MHz, <-70dBc >10MHz < - 70dBc + 6dB / oktav |
| Faz gürültüsü (tipik değer) | 10MHz: ≤ -125dBc/Hz (tipik, 0dBm, 10kHz sapma) | 10MHz: ≤ -125dBc/Hz (tipik, 0dBm, 10kHz sapma) |
| Kare / Darbe Dalgası | ||
| Frekans aralığı | 1μHz - 15MHz | 1μHz - 20MHz |
| Çözünürlük | 1μHz | 1μHz |
| Yükseliş / düşüş zamanı | ＜16ns (tipik değer, 1kHz, 1Vpp) | ＜16ns (tipik değer, 1kHz, 1Vpp) |
| Aşım (tipik) | ＜2% | ＜2% |
| Görev oranı | 0.01% - 99.99% | 0.01% - 99.99% |
| Simetri | 1ns + 100ppm | 1ns + 100ppm |
| Salınım (tipik değer) | ≤5MHz: 2ppm + 200ps / >5MHz: 200ps | ≤5MHz: 2ppm + 200ps / >5MHz: 200ps |
| Rampa Dalgası | ||
| Frekans aralığı | 1μHz - 400kHz | 1μHz - 20MHz |
| Çözünürlük | 1μHz | 1μHz |
| Doğrusal olmama | 3% 2 mV (tipik değer, 1kHz, 1Vpp, 50% görev) | 3% 2 mV (tipik değer, 1kHz, 1Vpp, 50% görev) |
| Simetri | 0.0% - 100.0% | 0.0% - 100.0% |
| Darbe Dalga | ||
| Frekans aralığı | 1μHz - 15MHz | 1μHz - 20MHz |
| Çözünürlük | 1μHz | 1μHz |
| Darbe genişliği | ≥80ns | ≥80ns |
| Değişken kenar | 15ns - 8s | 15ns - 8s |
| Aşım | ＜0.2% (DC - 20kHz, 1Vpp) | ＜0.2% (DC - 20kHz, 1Vpp) |
| Salınım | 150ps | 150ps |
| Gauss Gürültüsü | ||
| Bant genişliği | 30MHz (-3db) (tipik değer) | 60MHz (-3db) (tipik değer) |
| DC Offset | ||
| Kademe (Tepe AC/DC) | ±5V (50Ω) / ±10V (yüksek direnç) | ±5V (50Ω) / ±10V (yüksek direnç) |
| Offset hassasiyeti | ±3% offset ayar değeri ±6% offset ayar değeri ±2mV | ±3% offset ayar değeri ±6% offset ayar değeri ±2mV |
| İsteğe Bağlı Karakteristiği | ||
| Frekans aralığı | 1μHz - 10MHz | 1μHz - 10MHz |
| Çözünürlük | 1μHz | 1μHz |
| Dalga boyu | 4kpts | 4kpts |
| Dikey çözünürlük | 14bit | 14bit |
| Örnekleme süresi | 200MSa/s | 200MSa/s |
| Minimum yükseliş/düşüş süresi | ＜20ns tipik değer | ＜20ns tipik değer |
| Salınım | 5ns ± 150ps | 5ns ± 150ps |
| Kalıcı depolama | 24 dalga formu | 24 dalga formu |
| Çıkış Karakteristiği | ||
| Genlik aralığı | ≤10MHz: 1mVpp - 10Vpp; (50Ω) ≤60MHz: 1mVpp - 5Vpp; (50Ω) | ≤10MHz: 1mVpp - 10Vpp; (50Ω) ≤60MHz: 1mVpp - 5Vpp; (50Ω) |
| Hassasiyet (1kHz sinüs dalgası) | ± (3% ayarlanan değerin + 2mVpp) | ± (3% ayarlanan değerin + 2mVpp) |
| Genlik düzlüğü (1kHz sinüs dalgasına eşit, 1Vpp/50Ω) | Test koşulu: Tipik değer (sinüs dalgası, 2.0Vpp) ≤100MHz: ±0.1dB ≤60MHz: ±0.3dB | Test koşulu: Tipik değer (sinüs dalgası, 2.0Vpp) ≤100MHz: ±0.1dB ≤60MHz: ±0.3dB |
| Dalga Formu Çıkışı | ||
| Empedans | 50Ω tipik değer | |
| İzolasyon | Maksimum 42Vpk topraklama kablosuna | Maksimum 42Vpk topraklama kablosuna |
| Koruma | Kanal koruması | Kanal koruması |
| Modülasyon Tipi | ||
| AM Modülasyonu | ||
| Taşıyıcı dalga | Sinüs, darbe, rampa, isteğe bağlı | Sinüs, darbe, rampa, isteğe bağlı |
| Kaynak | Dahili | Dahili |
| Modülasyon dalgası | Sinüs, darbe, rampa, gürültü, isteğe bağlı | Sinüs, darbe, rampa, gürültü, isteğe bağlı |
| Modülasyon frekansı | 2mHz - 200kHz | 2mHz - 200kHz |
| Modülasyon derinliği | 0% - 120% | 0% - 120% |
| FM Modülasyonu | ||
| Taşıyıcı dalga | Sinüs, darbe, rampa, isteğe bağlı | Sinüs, darbe, rampa, isteğe bağlı |
| Modülasyon dalgası | Sinüs, darbe, rampa, gürültü, isteğe bağlı | Sinüs, darbe, rampa, gürültü, isteğe bağlı |
| Modülasyon frekansı | 1μHz - 200kHz | 1μHz - 200kHz |
| Frekans sapması | DC - 15MHz | DC - 30MHz |
| PM Modülasyonu | ||
| Taşıyıcı dalga | Sinüs, darbe, rampa, isteğe bağlı | Sinüs, darbe, rampa, isteğe bağlı |
| Modülasyon dalgası | Sinüs, darbe, rampa, gürültü, isteğe bağlı | Sinüs, darbe, rampa, gürültü, isteğe bağlı |
| Modülasyon frekansı | 2mHz - 200kHz | 2mHz - 200kHz |
| Faz sapması | 0° - 360° | 0° - 360° |
| FSK Modülasyonu | ||
| Taşıyıcı dalga | Sinüs, darbe, rampa, isteğe bağlı | Sinüs, darbe, rampa, isteğe bağlı |
| Kaynak | Dahili / harici | Dahili / harici |
| Modülasyon dalgası | Kare dalga (görev oranı 50%) | Kare dalga (görev oranı 50%) |
| Oran | 2mHz - 100kHz | 2mHz - 200kHz |
| Frekans Taraması | ||
| Taşıyıcı dalga | Sinüs, darbe, rampa, isteğe bağlı | Sinüs, darbe, rampa, isteğe bağlı |
| Tip | Doğrusal veya logaritmik | Doğrusal veya logaritmik |
| Frekans tarama süresi | 1ms - 500s ± 0.1% | 1ms - 500s ± 0.1% |
| Senkronizasyon Sinyali | ||
| Çıkış seviyesi | TTL uyumlu | TTL uyumlu |
| Çıkış frekansı | 1μHz - 2MHz / 50Ω tipik değer | 100mHz - 100MHz / 50Ω tipik değer |
| Birleşik mod | DC | DC |
| Tetik Girişi | ||
| Giriş seviyesi | TTL uyumlu | TTL uyumlu |
| Giriş empedansı | >10kΩ, DC kaplin | >10kΩ, DC kaplin |
| Frekans Sayacı | ||
| Giriş seviyesi | TTL uyumlu | TTL uyumlu |
| Giriş frekansı kademesi | 100mHz - 100MHz | 100mHz - 100MHz |
| Hassasiyet | ±51ppm | ±51ppm |
| Frekans çözünürlüğü | 7 dijit | 7 dijit |
| Birleşik mod | DC | DC |
| Genel Özellikler | ||
| Ekran | 4.3" TFT LCD | 4.3" TFT LCD |
| Çözünürlük | 480 x 272 | 480 x 272 |
| Güç | DC5V, 2A | DC5V, 2A |
| Güç tüketimi | 10W'tan az | 10W'tan az |
| Ürün boyutu | 172mm x 90mm x 68mm | 172mm x 90mm x 68mm |
| Ürün ağırlığı | 0.33 Kg. | 0.33 Kg. |
| Aksesuarlar | Güç kablosu, USB arayüz kablosu, BNC kablosu (1 metre), timsah ağızlı klips |
