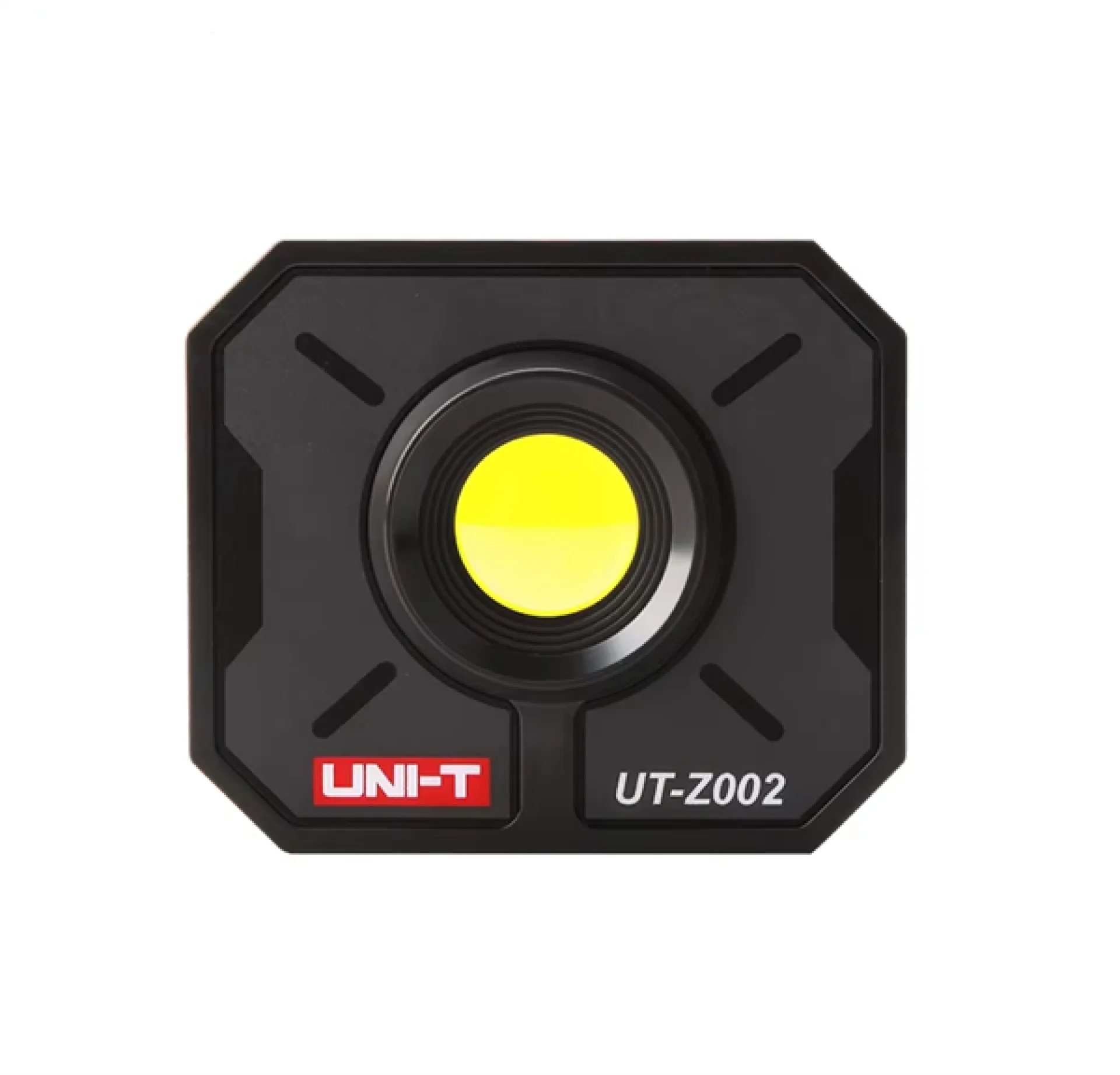

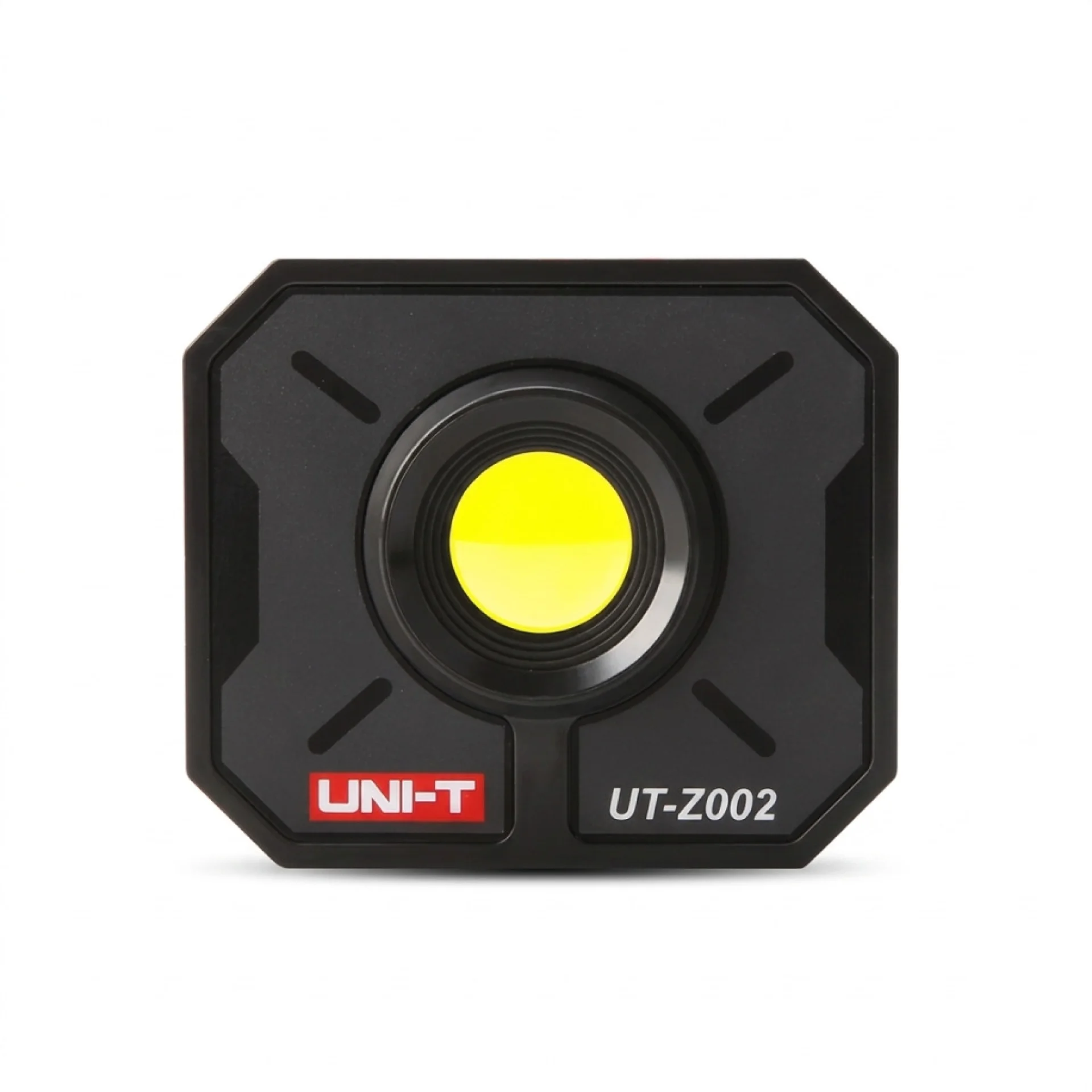

UNI-T UT-Z002 Makro Lens

Öne Çıkanlar

Temel Teknik Özellikler

Yüksek Optik Çözünürlük: Standart lensin odaklanamadığı milimetrik SMD bileşenleri net şekilde görüntüleme olanağı sağlar.
Geniş Uyumluluk: UNI-T UTi260B ve UTi720A gibi popüler el tipi termal analiz cihazları ile mükemmel optik hizalama.
Tak-Çıkar (Snap-on) Mekanizma: Tornavida veya ekstra alet gerektirmeden hızlı bir şekilde montaj ve demontaj imkanı.
Düşük Işık/IR Kaybı: Gelişmiş kaplamalı lens yapısı sayesinde termal sinyal kaybını minimize ederek doğru sıcaklık okuması sağlar.
Kompakt ve Taşınabilir: Saha mühendisleri ve laboratuvar ortamları için cihazın ağırlık dengesini bozmayan ultra hafif yapı.

1. Elektriksel Veriler

Parametre	Değer
Güç Kaynağı	Pasif Optik Bileşen (Harici Güç Gerektirmez)
Çalışma Gerilimi / Akımı	Uygulanamaz (Optik Arayüz)

2. Performans Verileri

Parametre	Değer
Uyumlu Termal Kameralar	UNI-T UTi260B, UTi720A, UTi120B Serisi
Odaklama Mesafesi	Yaklaşık 30 mm - 50 mm (Makro Odaklama)
Minimum Nesne Boyutu (Çözünürlük)	0.1 mm (Bileşen Düzeyinde Tespit)
Sıcaklık Aralığı Geçirgenliği	Kameranın kalibre edilmiş spektral aralığına tam uyumlu (8-14 µm)
Optik İletim Oranı	≥ %92 Yüksek IR Geçirgenliği

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Gövde Malzemesi	Endüstriyel Dayanımlı ABS Plastik / Hassas Tutucu
Optik Malzeme	Yüksek Saflıkta Yansıma Önleyici (AR) Kaplamalı Germanyum / IR Lens
Montaj Tipi	Klipsli / Geçmeli (Snap-on) Hızlı Montaj
Çalışma Sıcaklığı	-10°C ~ +50°C
Depolama Sıcaklığı	-20°C ~ +60°C

4. Boyutlar

Parametre	Değer
Çap / Çerçeve Ebatları	Özel geçmeli form (Kamera gövdesine tam uyumlu)
Ağırlık	Yaklaşık 20 - 25 g (Hafif ve Ergonomik)

UNI-T UT-Z002, termal analiz süreçlerinde mikro-ölçekli hassasiyeti standart cihazlara kazandırmak üzere ergonomik olarak geliştirilmiştir. Tak-çıkar klips tasarımı, saha denetimlerinden hassas AR-GE laboratuvar masalarına geçerken kullanıcıya saniyeler içinde dönüşüm esnekliği sunar. Gövdeye tam oturan yuvası optik eksen sapmalarını engelleyerek merkezleme hatalarını önler. Çizilmeye ve hafif darbelere karşı dayanıklı çerçeve yapısı, yüksek kaliteli kızılötesi iletim filtresini koruyarak cihazın fabrika kalibrasyon hassasiyetini muhafaza eder ve SMD dirençler, entegre devreler (IC) gibi en küçük bileşenlerde dahi keskin termal profil elde edilmesini sağlar.

Elektronik Kart (PCB) Arıza Tespiti: Kısa devre yapmış, aşırı akım çeken mikroçip ve SMD pasif bileşenlerin lokal sıcaklık artışlarının tespiti.
AR-GE ve Donanım Tasarımı: Devre yükü analizleri, güç yönetimi entegrelerinin termal stres testleri ve pasif soğutucu optimizasyonları.
Akıllı Telefon ve Bilgisayar Onarımı: Anakart üzerindeki gözle görülmesi zor mikro çatlaklar veya sızıntı akımlarının oluşturduğu termal anormalliklerin analizi.
Tüketici Elektroniği Kalite Kontrolü (QC): Üretim hattından çıkan baskılı devrelerin güç altında ısıl doğrulamalarının yapılması.
Hassas Medikal ve Otomasyon Sistemleri: Dar alanda çalışan kontrol kartlarının bakım ve önleyici termal denetimleri.

'UT' ön eki UNI-T'nin endüstriyel test ve ölçüm cihazları serisini temsil eder. 'Z' takısı, UNI-T ürün hiyerarşisinde 'Accessories/Adaptors' (Aksesuar, Adaptör ve Yardımcı Optik Modüller) sınıflandırmasını simgeler. '002' ise ikinci nesil makro lens standardını ve UTi260B/UTi720A serisinin 200/700 platformuna optimize edilmiş odak uzaklığına sahip spesifik lens geometrisini belirtir. Bu kodlama, ürünün bağımsız bir cihaz olmayıp profesyonel seviye termal kameraların mikro termal yeteneklerini artıran tamamlayıcı bir optik arayüz olduğunu doğrudan doğrular.
