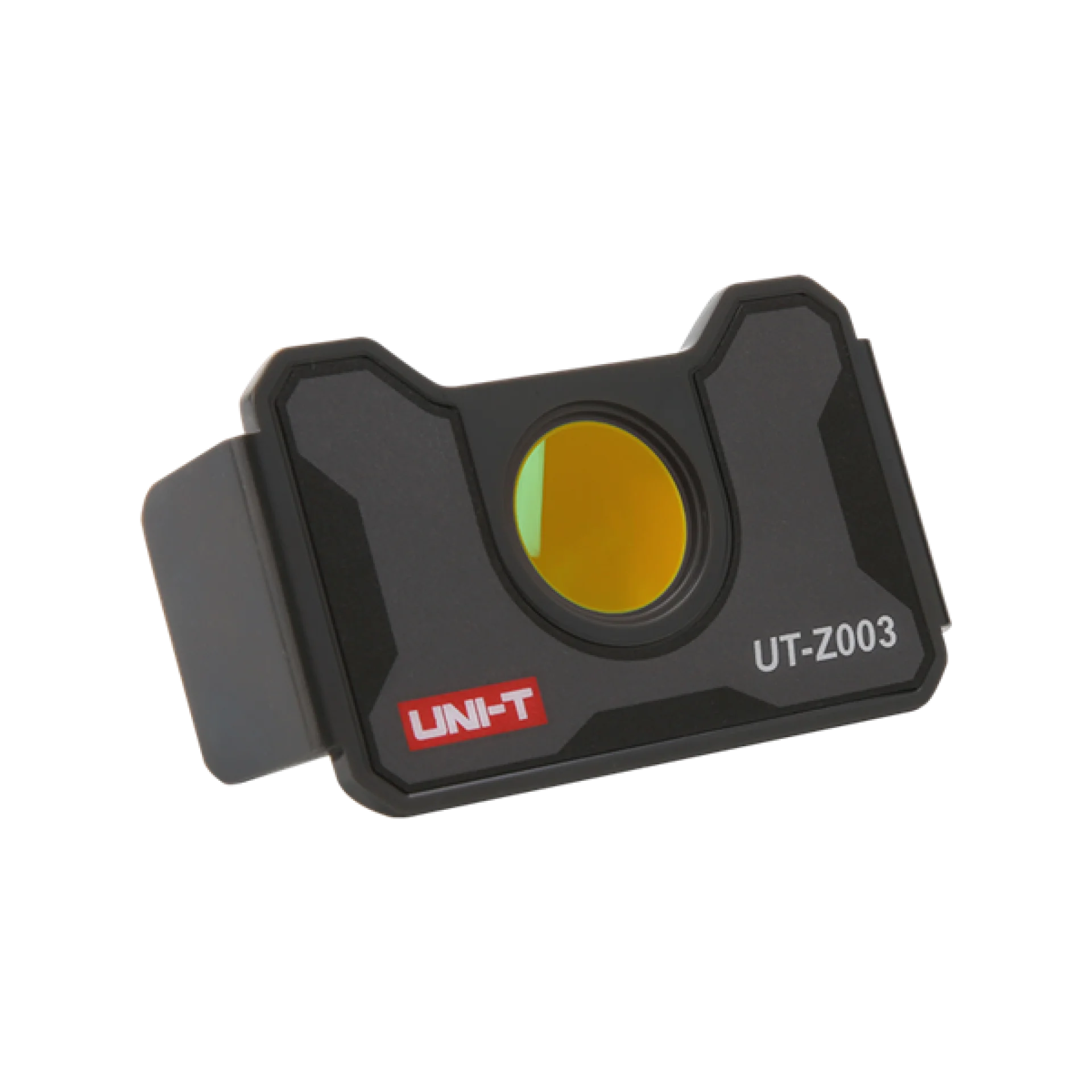

UNI-T UT-Z003 Makro Lens

Öne Çıkanlar

Temel Teknik Özellikler

Geniş Uyumluluk: UNI-T UTi720E, UTi730E, UTi720V ve UTi730V profesyonel termal kameralarla tam mekanik ve optik entegrasyon.
Mikro Düzey Termal Analiz: Standart lenslerin odaklanamadığı 30 mm gibi yakın mesafelerden 0.1 mm ölçeğindeki bileşenleri net şekilde görüntüleme.
Yüksek IR Geçirgenliği: Kızılötesi ışın kaybını minimize eden ve sıcaklık ölçüm sapmalarını önleyen yüksek kaliteli optik lens yapısı.
Aletsiz Hızlı Montaj (Plug & Play): Termal kamera gövdesine geçmeli (snap-on) kilitleme mekanizması sayesinde saniyeler içinde takılıp çıkarılabilme.
Tahribatsız İnceleme: Devre elemanlarına temas etmeden aşırı yük, kısa devre ve aşırı ısınma bölgelerini anında tespit etme imkanı.

1. Elektriksel Veriler

Parametre	Değer
Çalışma Gerilimi	Pasif Optik Bileşen (Güç gerektirmez)
Enerji Tüketimi	0 W
Sinyal İletimi	Doğrudan Optik Odaklama (Kablo/Konnektörsüz)

2. Performans Verileri

Parametre	Değer
Uyumlu Termal Kameralar	UNI-T UTi720E, UTi730E, UTi720V, UTi730V
Odak Mesafesi	Yaklaşık 30 mm (Sabit Makro Odak)
Gözlemlenebilir Hedef Boyutu	Min. 0.1 mm - 0.25 mm (SMD komponent seviyesi)
Kızılötesi Geçirgenlik	Yüksek Verimli IR Optik Kaplama (≥ %92)
Sıcaklık Ölçüm Doğruluğu Değişimi	Kamera kalibrasyonuna bağlı olarak nominal aralıkta (±%2 veya ±2°C)

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Bağlantı / Montaj Tipi	Geçmeli / Klipsli Mekanizma (Snap-on / Tool-free)
Lens Malzemesi	Özel İşlenmiş IR (Kızılötesi) Optik Cam
Gövde Malzemesi	Endüstriyel Dayanımlı Polimer (ABS/PC Kompozit)
Çalışma Sıcaklığı	-10°C ~ +50°C
Depolama Sıcaklığı	-20°C ~ +60°C

4. Boyutlar

Parametre	Değer
Dış Çap / Çerçeve Ebadı	Uyumlu kamera lens yuvasına tam oturan ergonomik form
Ağırlık	Yaklaşık 25 - 35 g (Hafif yapı)

UNI-T UT-Z003, saha mühendislerinin ve AR-GE teknisyenlerinin laboratuvar ortamında mikroskobik düzeyde termal teşhis koyabilmeleri için kompakt ve ultra hafif bir form faktöründe tasarlanmıştır. Cihaz gövdesine tam oturan klipsli ergonomik mekanizması, montaj için harici alet veya vida gereksinimini ortadan kaldırır; kullanıcı ihtiyaç duyduğunda makro lense geçebilir, geniş alan ölçümlerinde ise saniyeler içinde lensi çıkartabilir. Darbeye dayanıklı endüstriyel polimer kasası, hassas kızılötesi merceği çizilme ve çevresel deformasyonlara karşı korurken, merkezlenmiş optik eksen tasarımı sayesinde kamera sensörü ile kusursuz paralellik sağlayarak kenar bozulmalarını (distorsiyon) en aza indirir.

Elektronik Kart (PCB) Tasarımı ve AR-GE: Prototip devre kartlarındaki mikroişlemciler, voltaj regülatörleri ve güç hatlarının termal yük dağılımının incelenmesi.
Elektronik Tamir ve Arıza Tespiti: Akıllı telefonlar, bilgisayar anakartları ve endüstriyel kartlardaki mikro kısa devrelerin (SMD direnç, kondansatör vb.) saniyeler içinde tespiti.
Yarı İletken ve Entegre Devre (IC) Testleri: Aşırı akım çeken entegrelerin ısıl stres ve sıcaklık limit analizleri.
Hassas Medikal ve Laboratuvar Cihazları: Mikro elektromekanik bileşenlerin operasyonel sıcaklık haritalandırması.
Kalite Kontrol (QC/QA): Seri üretim bantlarında üretilen elektronik modüllerin ısıl standartlara uygunluğunun onaylanması.

UNI-T ürün kodlama hiyerarşisinde 'UT', Uni-Trend markasının ana kurumsal ürün gamını; 'Z' harf kodu ise ölçüm cihazlarına takılan özel 'Aksesuar / Optik Adaptör' (Accessory) segmentini temsil eder. '003' model numarası, bu optik adaptörün UTi7xxE ve UTi7xxV profesyonel serisi termal kameraların lens geometrisi ve optik odak mesafesiyle eşleştirilmiş 3. nesil yüksek çözünürlüklü makro lens eklentisi olduğunu tanımlar.
