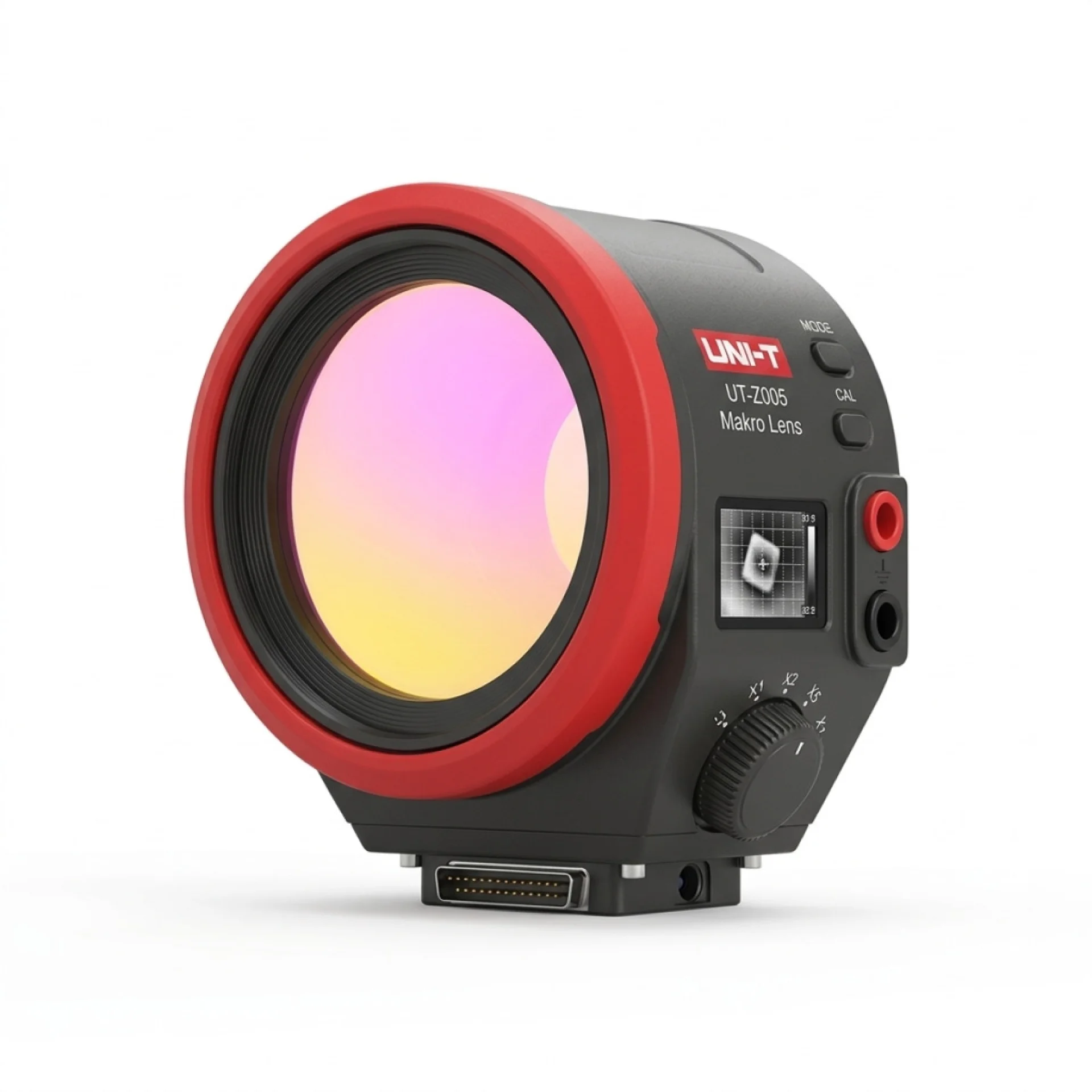

UNI-T UT-Z005 Makro Lens

Öne Çıkanlar

Temel Teknik Özellikler

Ultra Yakın Odaklama: Standart lenslerin odaklanamadığı 15-25 mm gibi çok kısa mesafelerde net termal görüntü sağlar.
Mikro Boyutlu Kusur Analizi: 0603, 0402 ve hatta 0201 kılıfındaki SMD bileşenlerin sıcaklık anomalilerini net bir şekilde tespit eder.
Yüksek Kızılötesi Geçirgenlik: Özel kaplamalı optik lens yüzeyi sayesinde ölçüm hassasiyetinden ve doğruluğundan ödün vermez.
Aletsiz ve Hızlı Montaj: UTi720M ve UTi721M cihazlarına doğrudan ve güvenli bir şekilde geçmeli mekanizmasıyla saniyeler içinde takılır.
Ergonomik ve Taşınabilir: Neredeyse ağırlıksız yapısı sayesinde mobil termal kameranın taşınabilirliğini ve kullanım kolaylığını etkilemez.

1. Elektriksel Veriler

Parametre	Değer
Çalışma Gerilimi	Pasif Optik Bileşen (Güç gerektirmez)
Güç Tüketimi	0 W
Sinyal Arayüzü	Doğrudan Optik Bağlantı (Arayüzsüz)

2. Performans Verileri

Parametre	Değer
Uyumlu Modeller	UNI-T UTi720M, UTi721M Akıllı Telefon Termal Kameraları
Odak Mesafesi	Yaklaşık 15 mm - 25 mm (Makro Odaklama)
Minimum Hedef Çözünürlüğü	~0.1 mm (SMD komponent seviyesinde)
İletim Dalgaboyu (Bant Aralığı)	8 ~ 14 µm (Uzun Dalga Kızılötesi - LWIR)
Optik Geçirgenlik Katsayısı	≥ %92 (Yüksek Geçirgenlikli AR Kaplama)

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Lens Malzemesi	Yüksek Saflıkta Optik Germanyum / Çinko Selenür Bileşimi
Gövde Malzemesi	Eloksallı Havacılık Sınıfı Alüminyum Alaşım
Montaj Tipi	Geçmeli / Klipsli Hassas Uyum Mekanizması
Çalışma Sıcaklığı Aralığı	-10°C ~ +50°C
Depolama Sıcaklığı	-20°C ~ +60°C

4. Boyutlar

Parametre	Değer
Çap (Dış Çerçeve)	Yaklaşık 20 mm
Kalınlık / Derinlik	Yaklaşık 8 mm
Net Ağırlık	Yaklaşık 5 g (Ultra Hafif)

UNI-T UT-Z005 makro lens, yüksek hassasiyetli elektronik incelemelerde mobil termal vizyon yeteneklerini mikroskobik düzeye taşımak amacıyla optimize edilmiştir. Havacılık standartlarında eloksallı alüminyum gövdesi, kompakt yapısına rağmen üstün mekanik dayanıklılık sunarken lens çekirdeğini darbelere ve çizilmelere karşı korur. Gelişmiş LWIR optik kaplama teknolojisi, yansımaları en aza indirerek kızılötesi sinyal kaybını önler; bu da termal gürültüyü engelleyerek yüksek kontrastlı ve net termogramlar elde edilmesini sağlar. Geçmeli bağlantı arayüzü, kamera optiğini tam eksenel hizada sabitleyerek optik sapmaları (aberasyonları) minimize eder ve mobil cihazı adeta profesyonel bir Ar-Ge termal analiz istasyonuna dönüştürür.

Elektronik Kart (PCB) Ar-Ge ve Onarımı: Devre kartları üzerindeki mikro kısa devrelerin, aşırı akım çeken pasif komponentlerin ve entegre devre (IC) aşırı ısınmalarının tespiti.
Akıllı Telefon ve Tablet Anakart Tamiri: Mikro lehimleme ve çip seviyesinde güç hatlarındaki ısınma anomalilerinin hassas lokalizasyonu.
Güç Elektroniği ve Güç Kaynakları: MOSFET, voltaj regülatörleri ve küçük indüktörlerin yük altındaki termal davranışlarının incelenmesi.
Batarya Yönetim Sistemleri (BMS): Hücreler arası balanslama dirençlerinin ve koruma devrelerinin mikron düzeyinde sıcaklık dağılım analizi.
Akademik ve Endüstriyel Laboratuvarlar: Malzeme bilimi ve mikro-elektronik araştırmalarında prototiplerin termal stres testleri.

UNI-T ürün terminolojisinde 'UT', markanın kurumsal ürün ailesini (Uni-Trend) temsil eder. Model kodundaki 'Z' harfi, ana cihazlara harici olarak eklenen 'Aksesuar' (Zero-in / Accessory Lens) grubunu işaret etmektedir. Devamında gelen '005' ise ilgili aksesuar serisindeki beşinci nesil veya beşinci tipik uyumluluk tasarımını gösterir. Özellikle UT-Z serisi, mobil termografi alanında odak uzaklığını dönüştürerek taşınabilir cihazları (UTi720M ve UTi721M) mikro analiz araçlarına çeviren özel optik aparatlar için standardize edilmiş bir tanımlamadır.
